Бортовая сеть – постоянного тока, с номинальным напряжением 12 В.
Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой » – кузовом и силовым агрегатом автомобиля, которые выполняют функцию второго провода
При неработающем двигателе включенные потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора.
При работе генератора аккумуляторная батарея заряжается.
На автомобиле устанавливается свинцовая стартерная аккумуляторная батарея 6 СТ–55VL или ее аналоги.
Генератор – синхронная электрическая машина переменного тока со встроенным выпрямительным блоком и регулятором напряжения.
Максимальный отдаваемый ток генератора 85 А при напряжении 14 В и оборотах ротора 6000 мин-1

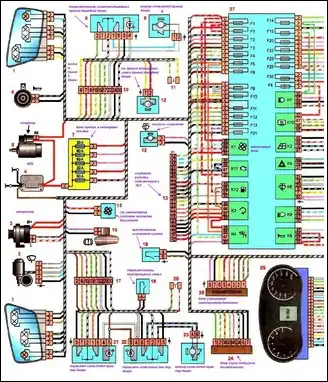

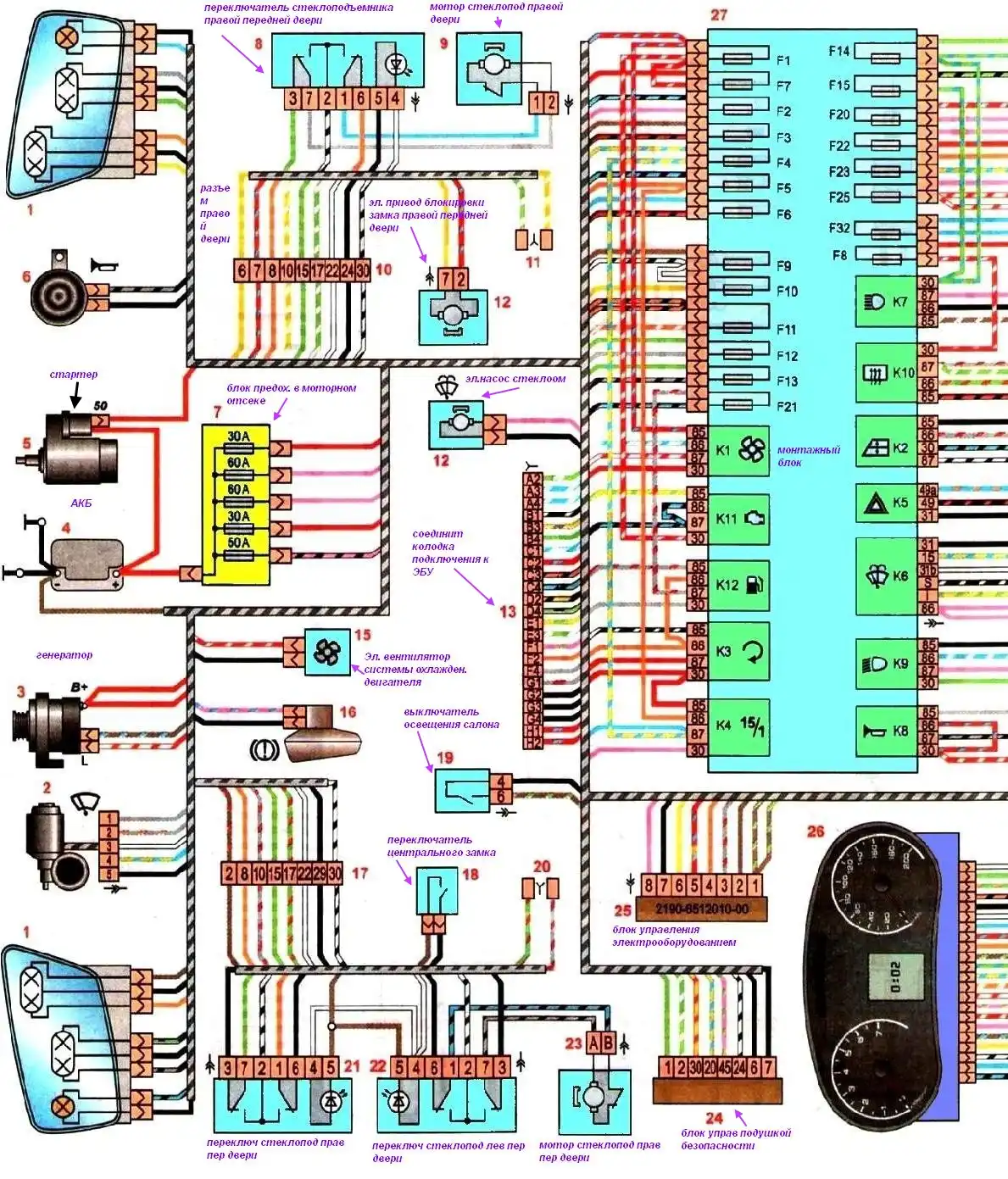

Часть 1

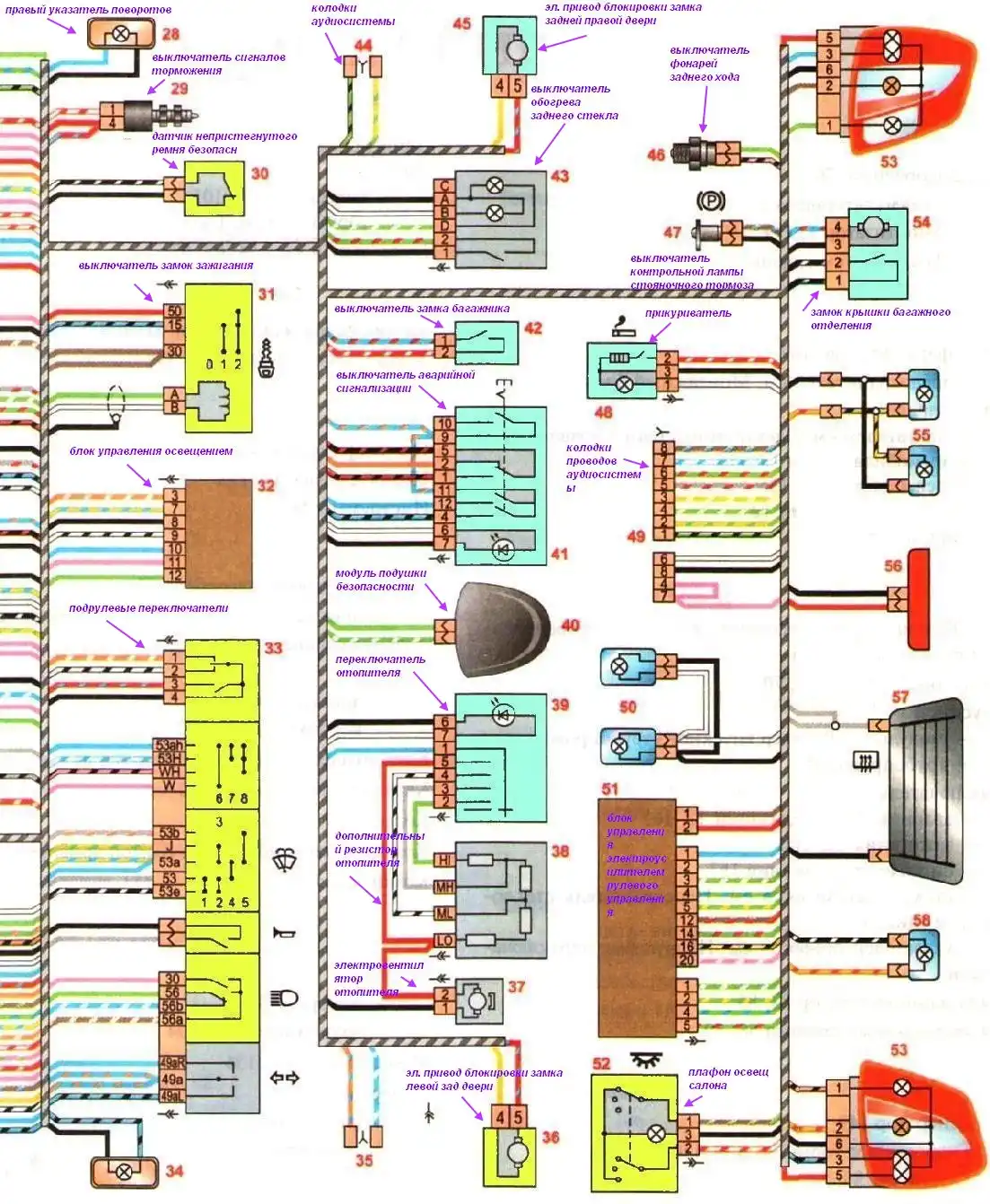

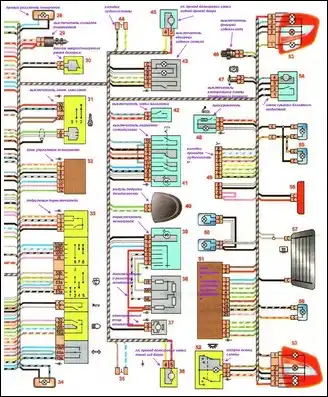

Часть 2
