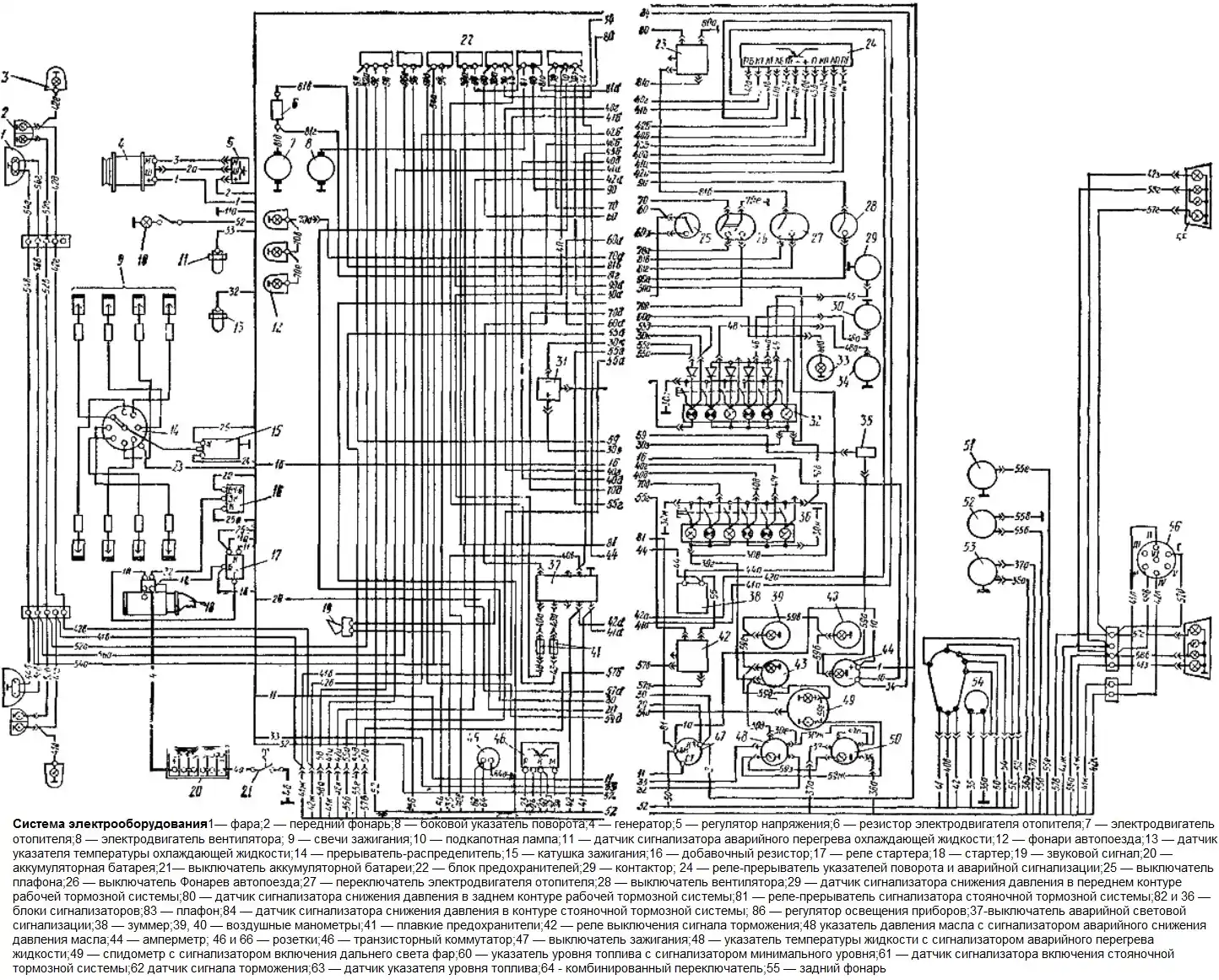

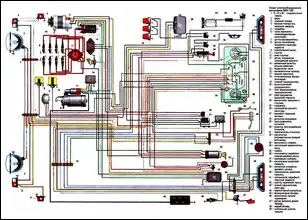

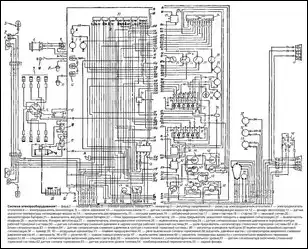

Система электрооборудования автомобиля ЗИЛ-130 однопроводная
Отрицательные клеммы источников тока соединены с массой автомобиля
Номинальное напряжение 12 В. На автомобиле применяются провода низкого напряжения типа ПГВА и высокого напряжения типа ПВВ
Проверка проводов на исправность изоляции проводится внешним осмотром.
При обнаружении оголенного места на проводах низкого напряжения надо его изолировать (обмотать) изоляционной лентой.
Провода высокого напряжения с пробитой изоляцией заменяются новыми и ремонту не подлежат.
Для определения обрыва провода нужно применять пробник с контрольной лампочкой.
Для выявления места обрыва провод с пружинным наконечником присоединяют к массе, а острием наконечника начинают касаться зажимов цепи в направлении от неработающего прибора к аккумуляторной батарее.
При большом расстоянии между зажимами или при их отсутствии можно прокалывать изоляцию провода острием наконечника.
Проверка ведется до тех пор, пока лампочка не загорится.
Место обрыва провода будет находиться между точкой касания, в которой лампочка загорелась, и ближайшей к ней точкой, где лампочка еще не горит.
Оборванный провод надо заменить.
В качестве временной меры можно соединить концы оборванного провода и обмотать место соединения изоляционной лентой.
При замыкании провода на массу следует проверить изоляцию провода.
Так как цепь многих потребителей тока защищена предохранителями, то обычно цепь, в которой произошло замыкание, немедленно размыкается соответствующими предохранителями.
Для устранения замыкания внимательно осмотреть все провода и обнаруженные участки с поврежденной изоляцией обернуть изоляционной лентой.
Для поддержания электропроводки в исправном состоянии и предупреждения перетирания проводов необходимо очищать провода от грязи и пыли, проверять скобы крепления проводов.
