Схема жгутов проводов ВАЗ-2110

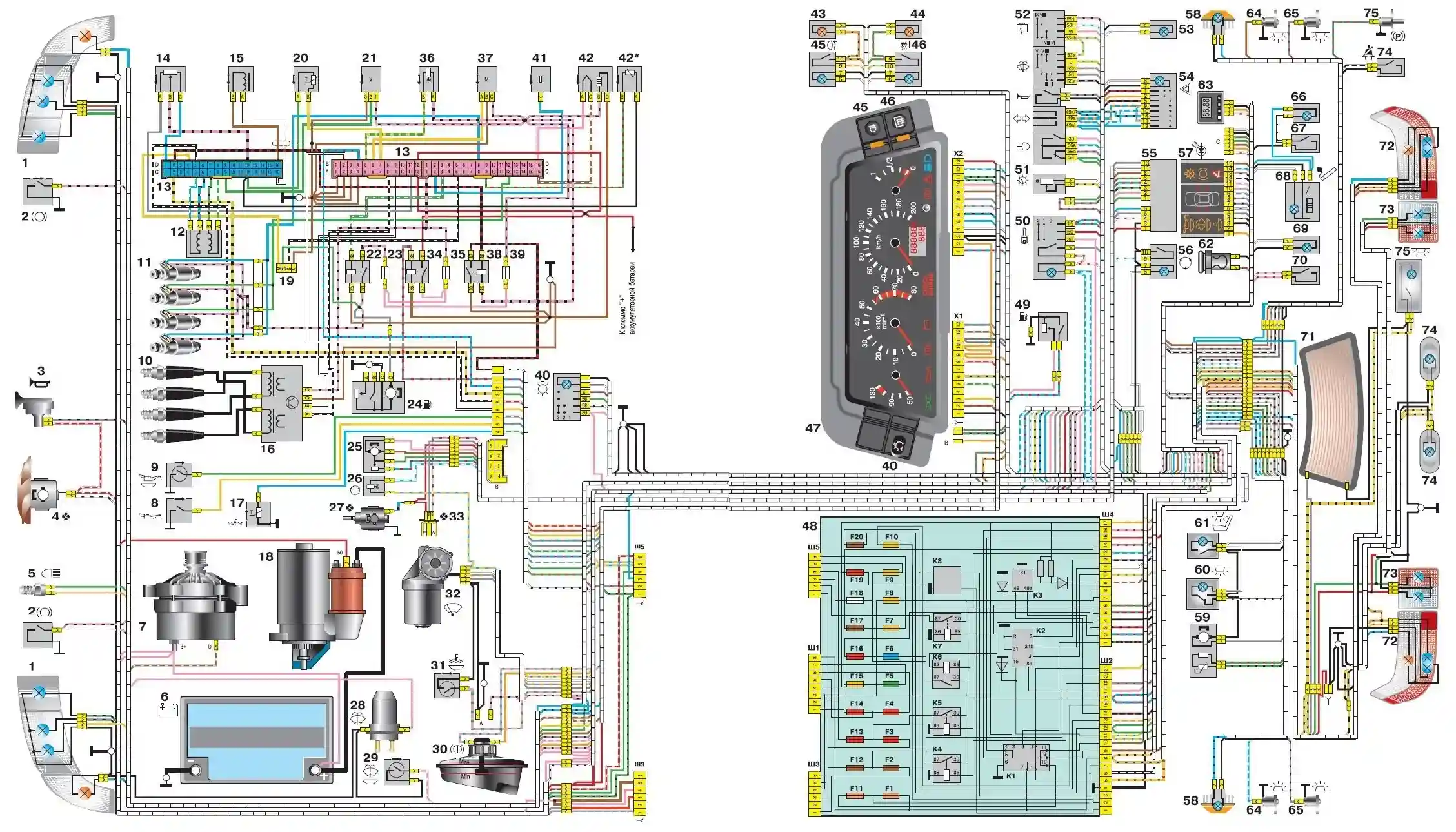

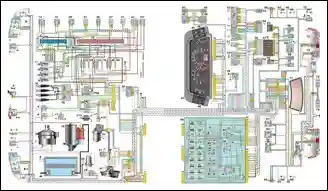

Схема электрооборудования автомобилей ВАЗ-2110 (Контроллер "Январь-4")
- блок фары
- датчики износа колодок передних тормозов
- звуковой сигнал
- вентилятор системы охлаждения
- выключатель света заднего хода
- аккумулятор
- генератор
- датчик контрольной лампы давления масла
- датчик уровня масла
- свечи зажигания
- форсунки
- регулятор холостого хода
- колодки электронного блока управления
- датчик положения дроссельной заслонки
- датчик положения коленчатого вала
- модуль зажигания
- датчик указателя температуры охлаждающей жидкости
- стартер
- колодка диагностики
- датчик температуры охлаждающей жидкости
- датчик скорости
- реле выключения электробензонасоса
- 35, 39 - плавкие предохранители
- электробензонасос
- электромоторредуктор привода заслонки отопителя
- клапан рециркуляции
- вентилятор отопителя
- насос омывателя ветрового стекла
- датчик уровня омывающей жидкости
- датчик уровня тормозной жидкости
- датчик уровня охлаждающей жидкости
- моторедуктор стеклоочистителя
- дополнительный резистор вентилятора отопителя
- реле включения питания системы впрыска
- плавкий предохранитель
- клапан продувки адсорбера
- датчик расхода воздуха
- реле включения вентилятора системы охлаждения
- плавкий предохранитель
- переключатель наружного освещения
- датчик детонации
- датчик концентрации кислорода 42* - СО-потенциометр устанавливается на автомобиль, работающий на этилированном бензине, в этом случае датчик концентрации кислорода не устанавливается
- контрольная лампа противотуманного света
- контрольная лампа подогрева заднего стекла
- выключатель противотуманного света
- выключатель обогрева заднего стекла
- комбинация приборов
- монтажный блок
- датчик уровня топлива
- выключатель зажигания
- регулятор яркости подсветки приборов
- подрулевой переключатель
- лампа подсветки рычагов управления отопителем
- выключатель аварийной сигнализации
- электронный блок управления отопителем
- выключатель клапана рециркуляции топлива
- блок индикации бортовой системы контроля
- боковые указатели поворотов
- датчик температуры для системы отопления
- плафон освещения салона
- плафон местного освещения салона
- розетка для переносной лампы
- электронные часы
- дверные выключатели передних дверей
- дверные выключатели задних дверей
- лампа освещения вещевого ящика
- выключатель освещения вещевого ящика
- прикуриватель
- лампа освещения пепельницы
- выключатель стоп-сигнала
- элемент обогрева заднего стекла
- наружные задние фонари
- внутренние задние фонари
- лампы освещения номерного знака
- лампа освещения багажника
