Схема системы управления двигателем Daewoo Lanos

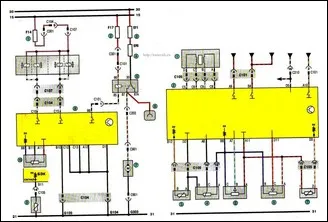

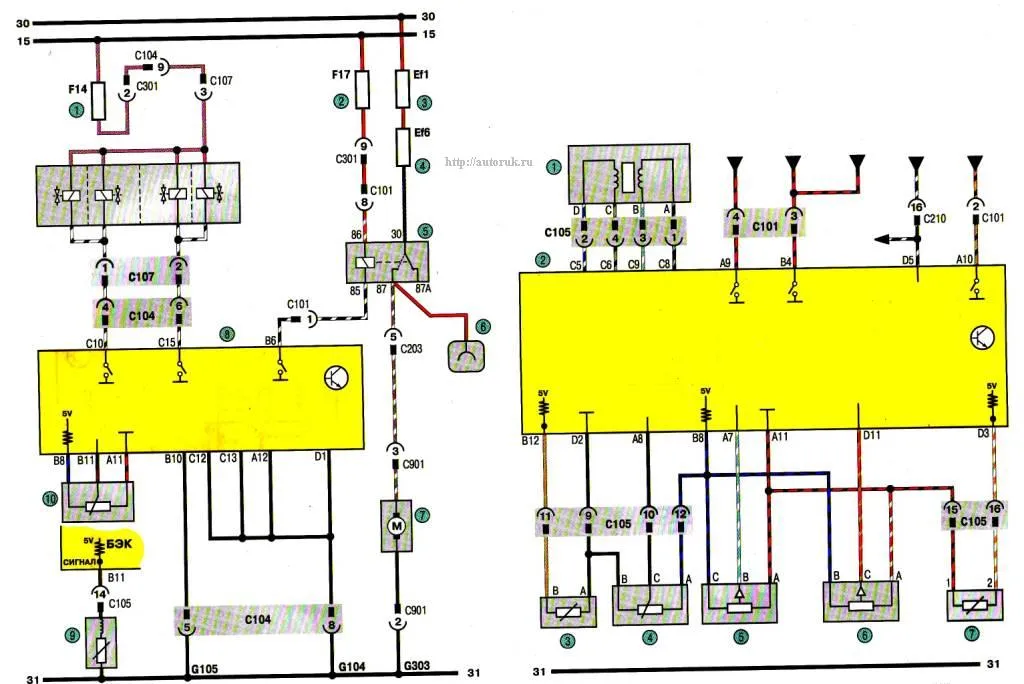

Схема 2Б. Система управления двигателем (продолжение): 1, 2 - предохранители (15 А); 3 - плавкая вставка 4 - плавкая вставка (15 А); 5 - реле топливного насоса; 6 - диагностическая колодка топливного насоса; 7 - топливный насос; 8 - электронный блок управления двигателем; 9 - датчик концентрации кислорода; 10 - октан-корректор (установлен на часть автомобилей); 11 - топливная рампа

Система управления двигателем (продолжение): 1 - датчик холостого хода; 2 - электронный блок управления двигателем; 3 - датчик температуры охлаждающей жидкости; 4 - датчик положения дроссельной заслонки; 5 -датчик давления воздуха во впускном коллекторе; 6-датчик давления в системе кондиционирования; 7 - датчик температуры воздуха во впускном коллекторе
