Контроллер (электронный блок управления), расположенный под панелью приборов с правой стороны, представляет собой управляющий центр системы впрыска топлива
Он непрерывно обрабатывает информацию от различных датчиков и управляет системами, влияющими на токсичность отработавших газов и на эксплуатационные показатели автомобиля.
В контроллер поступает следующая информация:
- – о положении и частоте вращения коленчатого вала;
- – о массовом расходе воздуха двигателем;
- – о температуре охлаждающей жидкости;
- – о положении дроссельной заслонки;
- – о содержании кислорода в отработавших газах;
- – о наличии детонации в двигателе;
- – о напряжении в бортовой сети автомобиля;
- – о скорости автомобиля;
- – о положении распределительного вала (в системе с последовательным распределенным впрыском топлива);
- – о запросе на включение кондиционера (если он установлен на автомобиле).
На основе полученной информации контроллер управляет следующими системами и приборами:
- – топливоподачей (форсунками и электробензонасосом);
- – системой зажигания;
- – регулятором холостого хода;
- – адсорбером системы улавливания паров бензина;
- – вентиляторами системы охлаждения двигателя;
- – муфтой компрессора кондиционера (если он есть на автомобиле);
- – системой диагностики.
Контроллер включает выходные цепи (форсунки, различные реле и т.д.) путем замыкания их на «массу» через выходные транзисторы контроллера.
Единственное исключение – цепь реле топливного насоса. Только на обмотку этого реле контроллер подает напряжение +12 В.
Контроллер имеет встроенную систему диагностики. Он может распознавать неполадки в работе системы, предупреждая о них водителя через контрольную лампу «CHECK ENGINE».
Кроме того, он хранит диагностические коды, указывающие области неисправности, чтобы помочь специалистам в проведении ремонта.
В контроллере имеется три вида памяти: оперативное запоминающее устройство (ОЗУ), однократно программируемое постоянное запоминающее устройство (ППЗУ) и электрически программируемое запоминающее устройство (ЭПЗУ).
Оперативное запоминающее устройство – это «блокнот» контроллера.
Микропроцессор контроллера использует его для временного хранения измеряемых параметров, для расчетов и для промежуточной информации.
Микропроцессор может по мере необходимости вносить в него данные или считывать их.
Микросхема ОЗУ смонтирована на печатной плате контроллера. Эта память энергозависима и требует бесперебойного питания для сохранения.
При прекращении подачи питания содержащиеся в ОЗУ диагностические коды неисправностей и расчетные данные стираются.
Программируемое постоянное запоминающее устройство (ППЗУ)
В ППЗУ находится общая программа, в которой содержится последовательность рабочих команд (алгоритмы управления) и различная калибровочная информация.
Эта информация представляет собой данные управления впрыском, зажиганием, холостым ходом и т.п., которые зависят от массы автомобиля, типа и мощности двигателя, от передаточных отношений трансмиссии и других факторов.
ППЗУ называют еще запоминающим устройством калибровок.
Содержимое ППЗУ не может быть изменено после программирования.
Эта память не нуждается в питании для сохранения записанной в ней информации, которая не стирается при отключении питания, т.е. эта память является энергонезависимой.

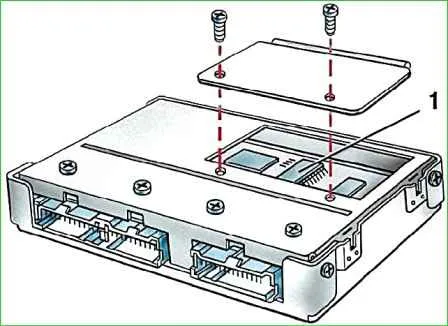

ППЗУ устанавливается в панельке на плате 1 контроллера (рис. 1) и может выниматься из контроллера и заменяться.
ППЗУ индивидуально для каждой комплектации автомобиля, хотя на разных моделях автомобилей может быть применен один и тот же унифицированный контроллер.
Поэтому при замене ППЗУ важно установить правильный номер модели и комплектации автомобиля.
А при замене дефектного контроллера необходимо оставлять прежнее ППЗУ (если оно исправно)
Электрически программируемое запоминающее устройство используется для временного хранения кодов-паролей противоугонной системы автомобиля (иммобилизатора).
Коды-пароли, принимаемые контроллером от блока управления иммобилизатором (если он имеется на автомобиле), сравниваются с кодами, хранимыми в ЭПЗУ, и при этом разрешается или запрещается пуск двигателя.
Эта память энергонезависима и может храниться без подачи питания на контроллер.
