Снятие и установка колодок тормоза заднего колеса УАЗ Патриот часть 2

В первой части - Замена колодок заднего колеса УАЗ Патриот с 2014 выпуска этой статьи практически были рассмотрены подготовительные операции по замене колодок задних колес

Далее мы будем рассматривать сам процесс снятия и установки колодок.

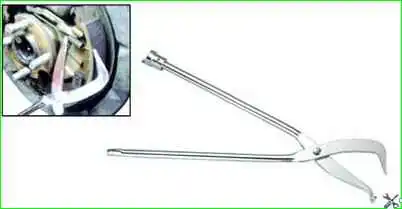

С помощью специальных клещей для снятия и установки пружин (рис. 1), снимаем стяжную пружину колодок.

Снятие и установка колодок тормоза заднего колеса

Конечно, если нет специального инструмента можно, но осторожно воспользоваться отверткой и пассатижами.

После этого снимаем прижимные пружины колодок для этого:

Снятие и установка колодок тормоза заднего колеса

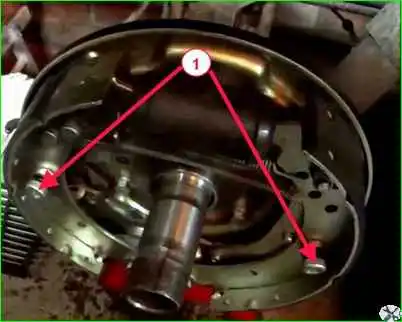

- нажимаем на верхнюю чашку 1 (рис. 9) прижимной пружины, придерживая при этом стержень с обратной стороны тормозного щита, поворачиваем чашку на 90˚ и извлекаем пружину, чашки и стержень.

Тоже проделываем с другой колодкой.

Отсоединяем трос ручного тормоза.

Снятие и установка колодок тормоза заднего колеса

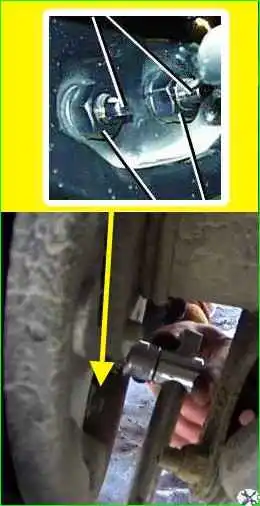

Отворачиваем гайки опорных пальцев колодок с обратной стороны тормозного щита (рис. 10).

Извлекаем опорные пальцы и аккуратно разбираем детали тормозного механизма.

Тормозной механизм задних колес

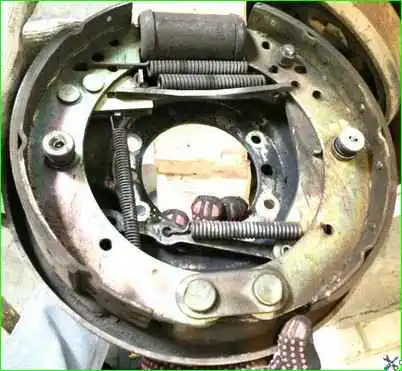

На рисунке 11 тормозной механизм задних колес в сборе.

После разборки все детали осматриваем, деформированные детали заменяем.

Снятие и установка колодок тормоза заднего колеса

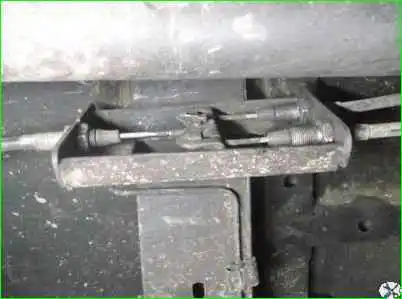

Перед сборкой заднего тормозного механизма нужно ослабить трос ручного тормоза (рис. 12).

Собираем все детали в обратном порядке.

Регулируем ручной тормоз.
