Замена выключателей панели и тоннеля пола УАЗ Патриот
В процессе эксплуатации и ремонта автомобиля иногда требуется проверить исправность выключателей в салоне автомобиля.
Для замены выключателей стеклоподъемников передних дверей выполните следующие операции.
Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Снимите вещевой ящик, расположенный в облицовке тоннеля пола.

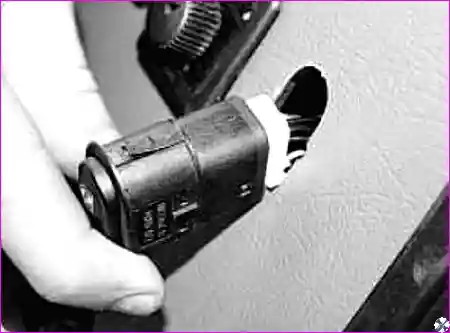

Преодолевая сопротивление фиксаторов, протолкните выключатель наружу.

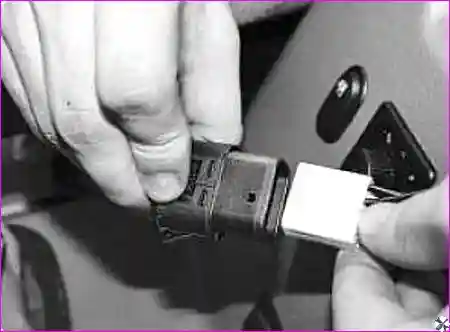

Подденьте колодку жгута проводов, отсоедините ее от выводов выключателя и снимите выключатель
Установите выключатель стеклоподъемника передних дверей в порядке, обратном снятию.
Для замены пульта управления наружными зеркалами выполните следующие операции.
Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Снимите вещевой ящик, расположенный в облицовке тоннеля пола.

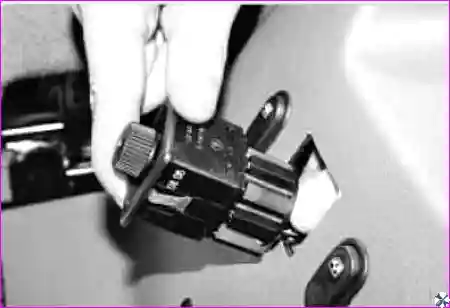

Преодолевая сопротивление фиксаторов, протолкните пульт управления наружу

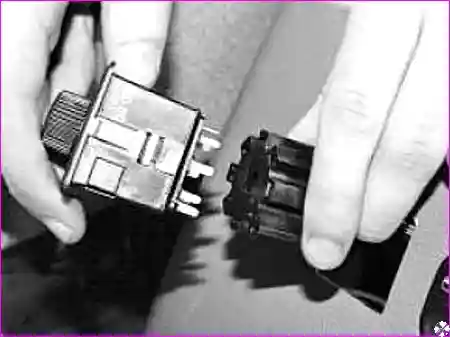

Отсоедините от его выводов колодку жгута проводов и снимите пульт управления
Установите пульт управления наружными зеркалами в порядке, обратном снятию.
Для замены переключателя датчиков уровня топлива выполните следующие операции.
Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Снимите вещевой ящик, расположенный в облицовке тоннеля пола.

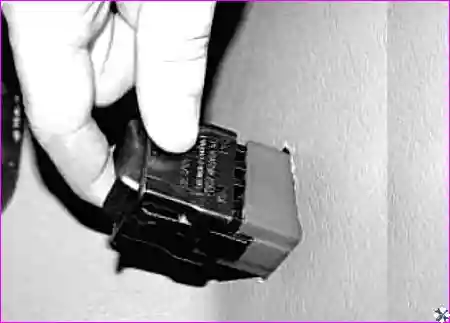

Преодолевая сопротивление фиксаторов, протолкните выключатель наружу

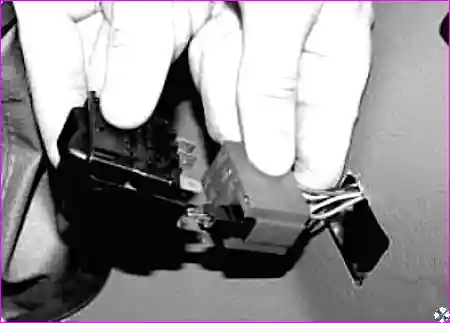

Отсоедините колодку жгута проводов от выводов выключателя и снимите выключатель

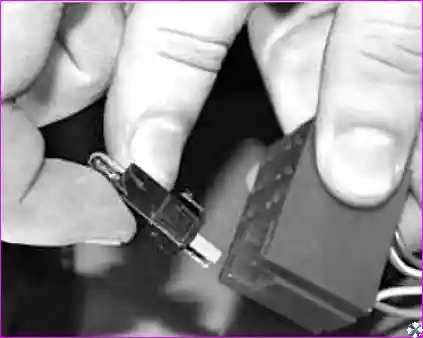

При отсоединении колодки жгута проводов от переключателя датчиков уровня топлива патрон с лампой его подсветки может остаться на колодке жгута проводов.
В этом случае при установке переключателя извлеките патрон из колодки и вставьте его в переключатель, а затем подсоедините к переключателю колодку жгута проводов.
Установите переключатель датчиков уровня топлива в порядке, обратном снятию.
Для замены выключателя аварийной сигнализации выполните следующие операции.
Отсоедините провод от клеммы минус аккумуляторной батареи.
Снимите бокс для мелких вещей или магнитолу (в зависимости оттого, что установлено на автомобиле).

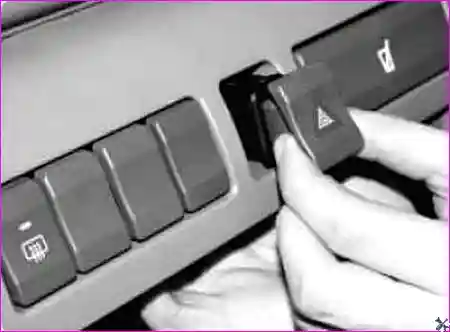

Преодолевая сопротивление фиксаторов, протолкните выключатель наружу

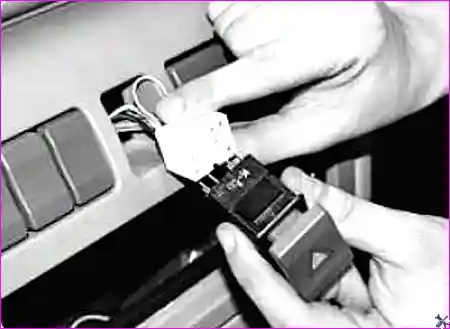

Отсоедините колодку жгута проводов от выводов выключателя и снимите выключатель
Установите выключатель аварийной сигнализации в порядке, обратном снятию.
Для замены выключателя обогревателя стекла двери задка выполните следующие операции.
Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Снимите бокс для мелких вещей или магнитолу (в зависимости оттого, что установлено на автомобиле).
Преодолевая сопротивление фиксаторов, протолкните выключатель наружу

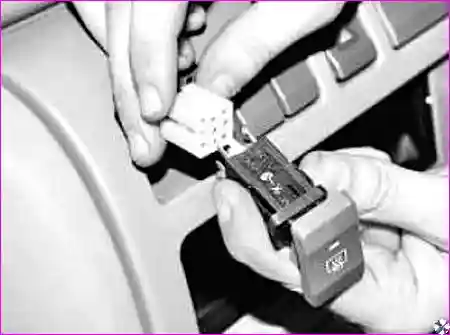

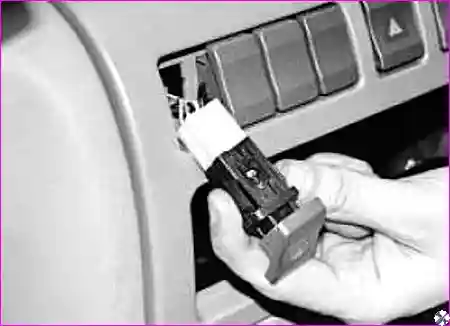

Отсоедините колодку жгута проводов от выводов выключателя и снимите выключатель
