Разборка вторичного вала коробки передач УАЗ Патриот

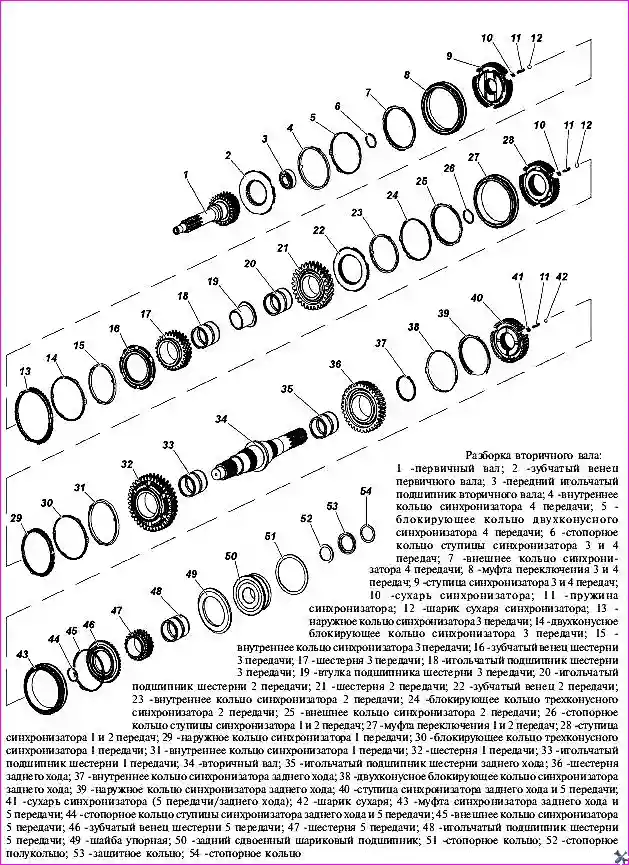

При разборке и сборке деталей вторичного вала нужно руководствоваться рисунком 1, на котором показаны детали в соответствии со сборкой.
Рисунок 1. Разборка вторичного вала
Внимание! Перед разборкой вторичного вала детали 1-5 (рис. 1) должны быть сняты. Не допускайте падения вторичного вала при выпрессовке с него деталей и узлов

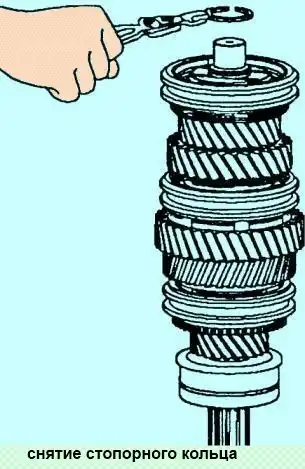

Снимите стопорное кольцо 6 как показано на рисунке

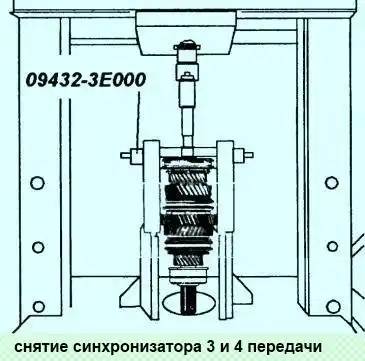

С помощью приспособления 09432-3Е000 снимите муфту 8 (см. рис. 1) и ступицу 9 синхронизатора 3 и 4 передачи.
Снимите шестерню 17 (см. рис. 1) 3 передачи и игольчатый подшипник 18.

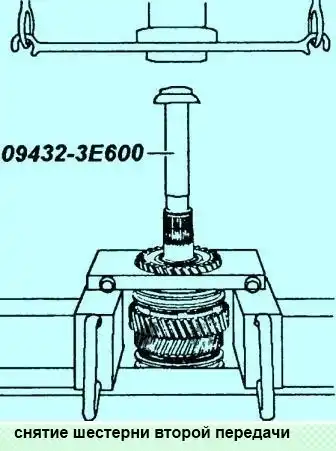

С помощью приспособления 09432-3Е600 снимите шестерню 21 (см. рис. 1) 2 передачи и втулку 19 подшипника.
Снимите стопорное кольцо 26.

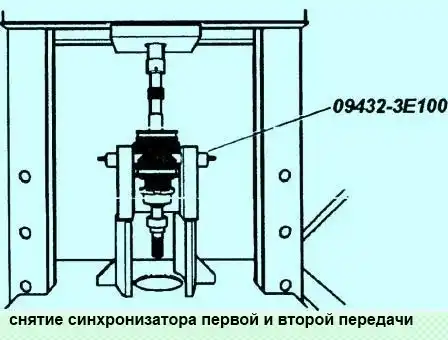

С помощью приспособления 09432-3Е 100 снимите муфту 27 (см. рис. 1) и ступицу 28 синхронизатора 1 и 2 передачи.
Снимите шестерню 32 (см. рис. 1) 1 передачи и игольчатый подшипник 33.

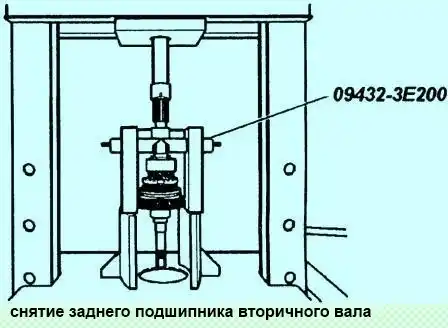

С помощью приспособления 09432-3Е200 снимите задний шариковый подшипник 50 (см. рис. 1) вторичного вала, предварительно сняв пружинное стопорное кольцо 54, защитное кольцо 53 и два стопорных полукольца 52.

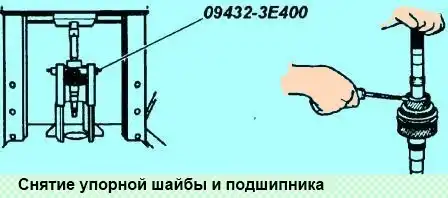

С помощью приспособления 09432-3Е400 снимите упорную шайбу 49 (см. рис. 1), снимите подшипник 48.

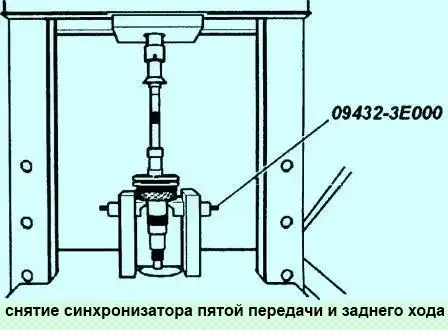

С помощью приспособления 09432-3Е000 снимите муфту 43 (см. рис. 1) и ступицу 40 синхронизатора 5 передачи и заднего хода, сняв предварительно стопорное кольцо 44
