Поршень 1-го цилиндра устанавливают в положение верхней мертвой точки (ВМТ) такта сжатия для того, чтобы при проведении работ, связанных со снятием цепей привода газораспределительного механизма, не нарушалась установка фаз газораспределения
При нарушении фаз газораспределения двигатель не будет нормально работать.

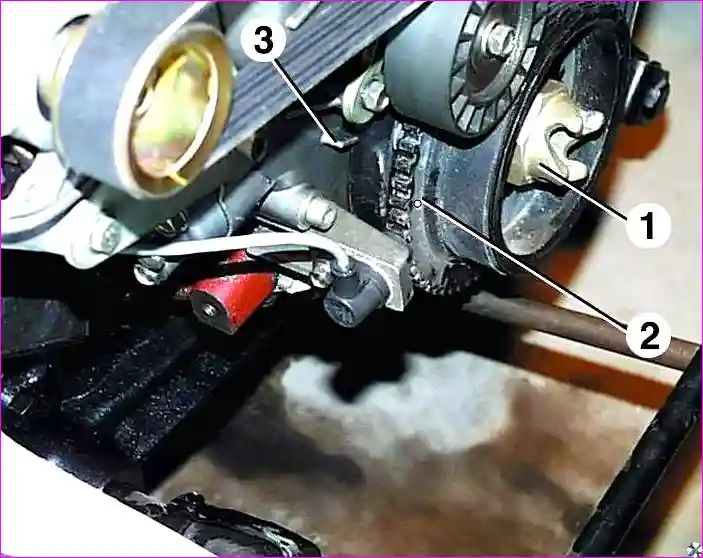

Выставляйте ВМТ по меткам на шкиве коленчатого вала и крышке цепи (в ВМТ находятся поршни 1-го и 4-го цилиндров) проворачивая коленчатый вал за болт крепления шкива привода вспомогательных агрегатов.
После этого обязательно убедитесь в том, что метки на шестернях распределительных валов расположены горизонтально на уровне верхней поверхности головки блока и направлены в противоположные стороны, для этого снимите крышку головки блока цилиндров.
После установки поршня 1-го цилиндра в ВМТ не поворачивайте распределительные валы, коленчатый вал и промежуточный вал.
Если метки на шестернях коленчатого вала не совпадают, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра не установлен в ВМТ).
В этом случае необходимо выставить ВМТ по меткам на приводах газораспределительного механизма и провернуть коленчатый вал до совмещения меток.
Вам потребуется накидной ключ «на 36».
Проворачивайте накидным ключом коленчатый вал за болт шкива вспомогательных агрегатов

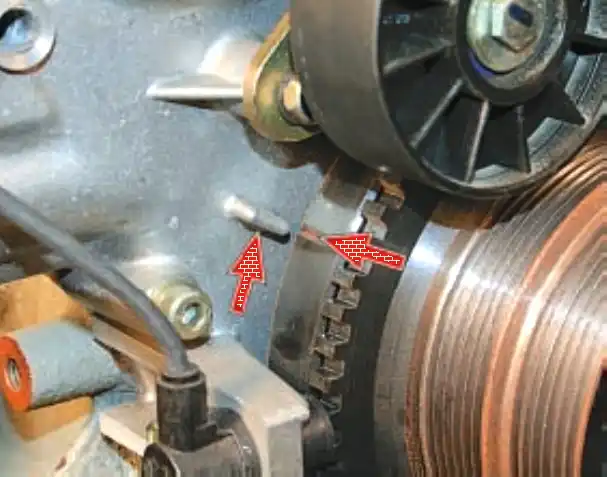

Поворачиваем до совпадения меток на крышке цепи и шкиве вспомогательных агрегатов.
Снимите крышку головки блока цилиндров

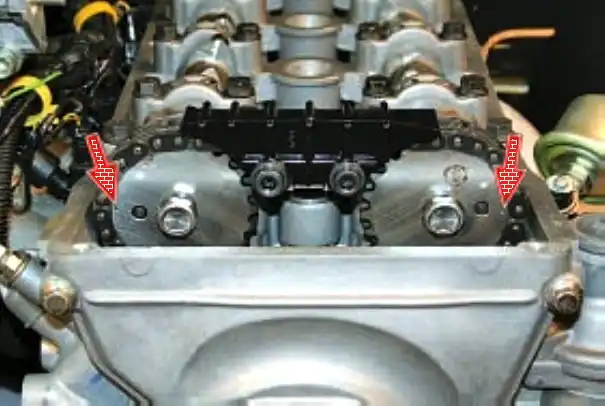

Проверьте совпадение меток на распределительных валах.
Устанавливаем все детали в обратном порядке
