Снятие и установка раздаточной коробки УАЗ Патриот

Вам потребуются: ключи «на 10», «на 12», «на 17», отвертка с плоским лезвием.

Установите автомобиль на смотровую канаву или подъемник.

Слейте масло из раздаточной коробки. Снимите карданные валы.

Подготовка к снятию раздаточной коробки: слив масла и снятие карданных валов
Рис. 1 — Подготовка к снятию раздаточной коробки

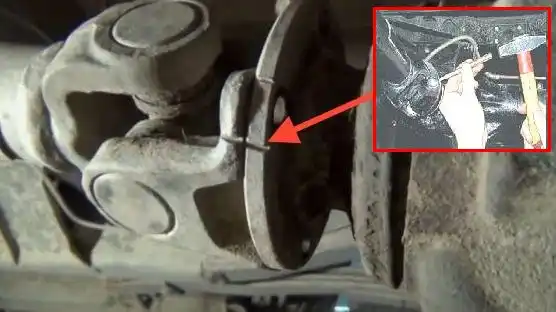

Перед снятием карданных валов делаем насечку зубилом на фланцах, чтобы при установке не перепутать положение (при разности положений может появиться дисбаланс). Чтобы легче отсоединять карданную передачу главной передачи, откручиваем болты крепления к фланцу заднего моста (в этом положении можно прокручивать вал для подхода к болтам переднего фланца).

Нанесение меток на фланцы перед снятием карданных валов
Рис. 2 — Нанесение меток на фланцы

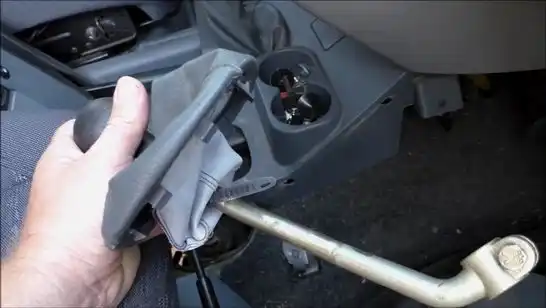

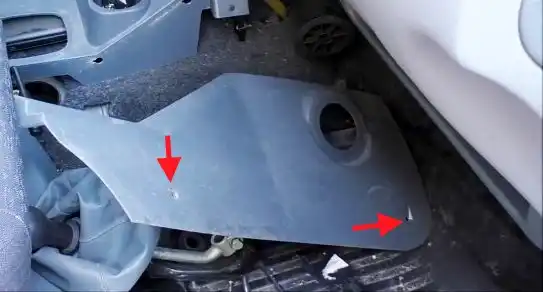

В салоне автомобиля снимаем правую декоративную панель облицовки пола, для чего откручиваем два самореза крепления панели, сдвигая по ходу автомобиля, снимаем ее. С помощью шлицевой отвертки снимаем декоративный чехол рычага управления раздаточной коробки.

Снятие декоративного чехла рычага управления раздаточной коробки
Рис. 3 — Снятие декоративного чехла

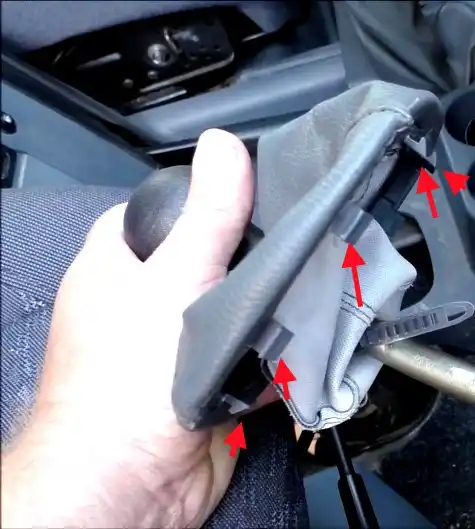

На рисунке показаны стрелками фиксаторы чехла.

Фиксаторы чехла рычага управления раздаточной коробкой
Рис. 4 — Фиксаторы чехла

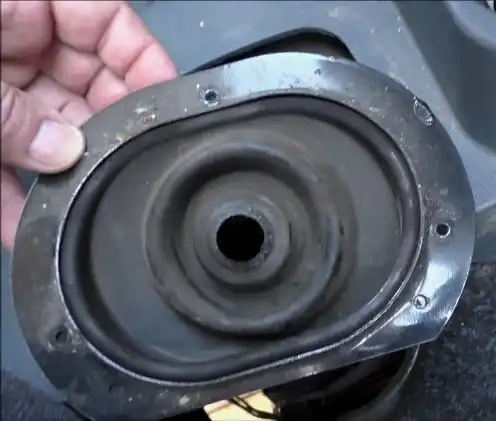

Откручиваем три самореза крепления резинового чехла рычага управления раздаточной коробкой и приподнимаем ее вдоль по рычагу переключения (на фото показан снятый чехол).

Снятие резинового чехла рычага управления раздаточной коробкой
Рис. 5 — Снятие резинового чехла

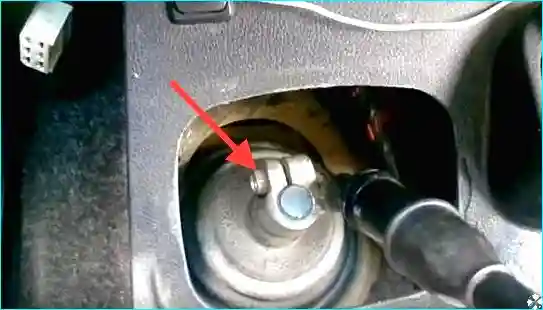

Выворачиваем или ослабляем стяжной болт клеммового крепления рычага управления раздаточной коробкой.

Ослабление стяжного болта клеммового крепления рычага
Рис. 6 — Ослабление стяжного болта

Разжав шлицевой отверткой клеммовое соединение, снимаем рычаг переключения раздаточной коробки.

Снятие рычага переключения раздаточной коробки
Рис. 7 — Снятие рычага переключения

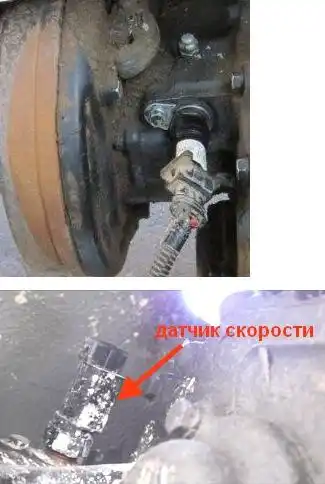

Снизу автомобиля отсоединяем колодки проводов от двух датчиков.

Отсоединение колодок проводов от датчиков раздаточной коробки
Рис. 8 — Отсоединение колодок проводов

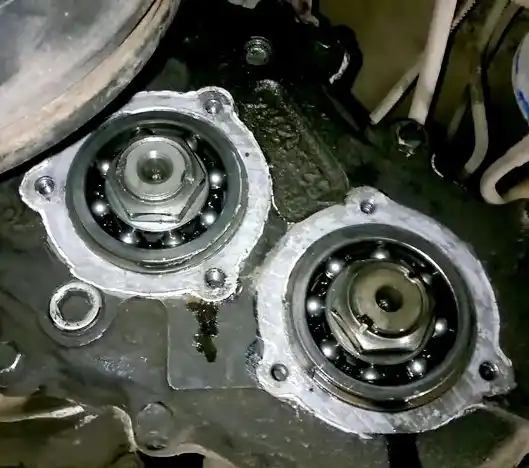

Если раздаточную коробку снимаете для последующего ремонта, желательно открутить гайки крепления валов, это облегчит разборку коробки.

Откручивание гаек крепления валов раздаточной коробки
Рис. 9 — Откручивание гаек крепления валов

Отсоединяем трос стояночного тормоза.

Отсоединение троса стояночного тормоза от раздаточной коробки
Рис. 10 — Отсоединение троса стояночного тормоза

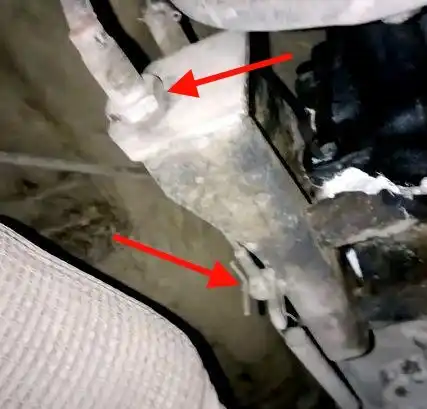

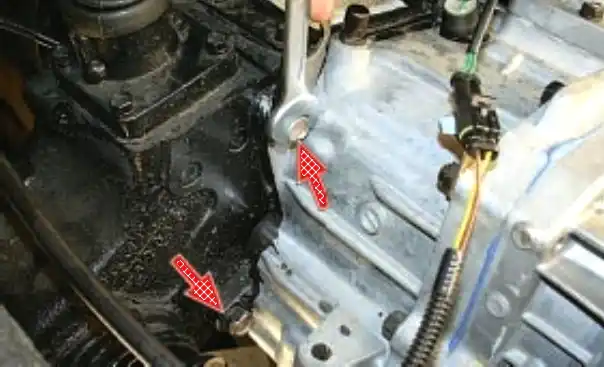

Выверните два болта крепления раздаточной коробки к коробке передач с левой стороны.

Выворачивание болтов крепления раздаточной коробки с левой стороны
Рис. 11 — Выворачивание болтов крепления слева

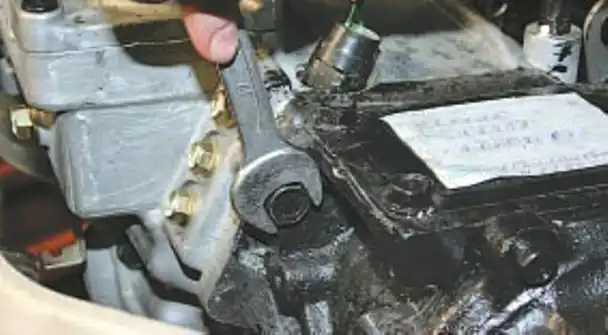

Открутите болт с правой стороны сверху.

Откручивание болта крепления раздаточной коробки с правой стороны сверху
Рис. 12 — Откручивание болта справа

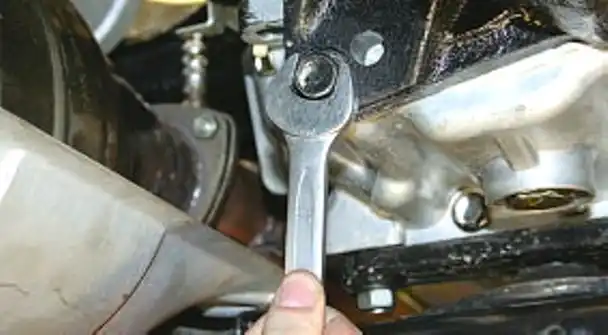

Открутите один болт снизу.

Откручивание нижнего болта крепления раздаточной коробки
Рис. 13 — Откручивание нижнего болта

Снимите раздаточную коробку в сборе с механизмом стояночного тормоза.

Установите раздаточную коробку в порядке, обратном снятию.

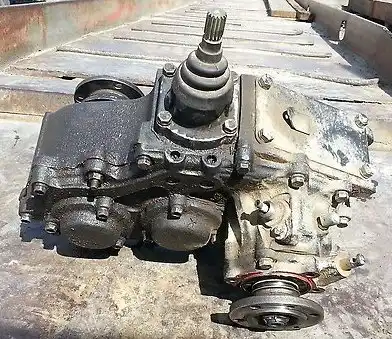

Снятая раздаточная коробка в сборе с механизмом стояночного тормоза
Рис. 14 — Снятая раздаточная коробка

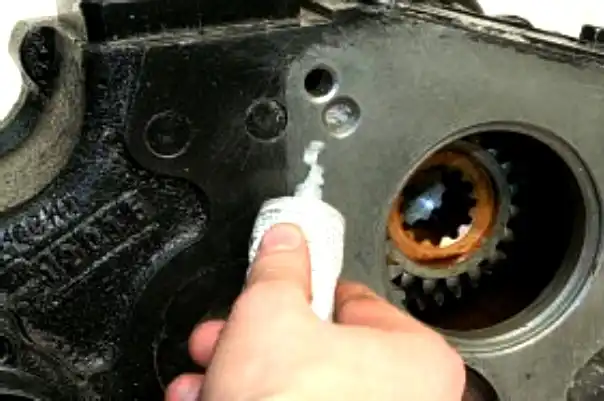

Рекомендация: Перед установкой раздаточной коробки нанесите герметик на привалочную (к коробке передач) поверхность раздаточной коробки.
