Замена предохранителей и реле в дополнительном монтажном блоке УАЗ Патриот
Кроме того, часть реле и предохранителей расположена в дополнительном монтажном блоке (рис. 1), установленном в моторном отсеке автомобиля (табл. 1 и 2)
Для замены штыревых предохранителей пользуйтесь специальным пинцетом.
Рис. 1. Номера реле и предохранителей, расположенных в дополнительном монтажном блоке в моторном отсеке
Откройте капот.

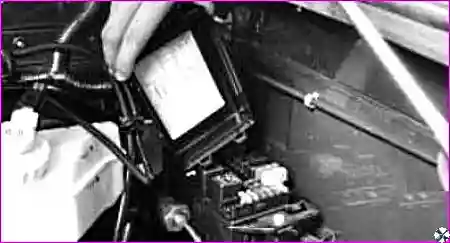

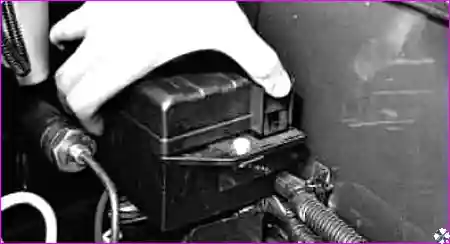

Отожмите фиксатор крышки монтажного блока, расположенный в его передней части и снимите крышку монтажного блока.

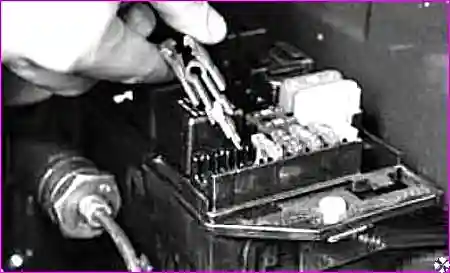

Специальным пинцетом для предохранителей или вручную извлеките предохранитель из контактного разъема.
Установите в контактный разъем предохранитель того же номинала, что и снятый.
Аналогичным образом извлеките реле.

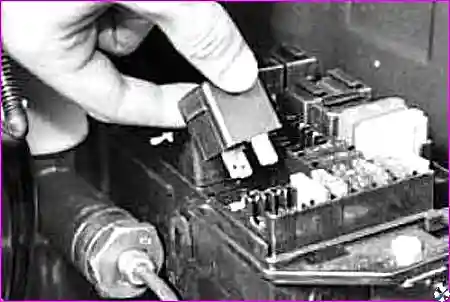

Установите реле того же типа, что и снятое.
Таблица 1 Назначение реле, расположенных в монтажном блоке моторного отсека
|
№ реле |
Наименование |
|
Р1 |
Реле стартера |
|
Р2 |
Реле времени стеклоомывателя двери задка |
|
Р3 |
Место для реле блока управления заслонкой рециркуляции |
|
Р4 |
Реле электровентилятора |
|
Р5 |
То же |
|
Р6 |
Реле компрессора* |
|
Р7 |
Реле электробензонасоса |
|
Р8 |
Реле включения звуковых сигналов |
|
Р9 |
Реле системы управления двигателем |
|
Р10 |
Реле кондиционера* |
*Устанавливают на часть автомобилей в зависимости от комплектации.
Таблица 2 Цепи, защищаемые плавкими предохранителями
|
№ предохранителя |
Сила тока, А |
Защищаемые цепи |
|
1 |
30 |
Силовая цепь реле вентилятора |
|
2 |
20 |
Силовая цепь реле стартера |
|
3 |
20 |
Силовая цепь реле электробензонасоса |
|
4 |
5 |
Приборы |
|
5 |
25 |
ABS |
|
6 |
30 |
Силовая цепь реле вентилятора |
|
7 |
10 |
Силовая цепь главного реле системы управления двигателем |
|
8 |
10 |
ABS |
|
9 |
40 |
То же |
|
10 |
80(90) |
Питание монтажного блока |
