К устройствам освещения и сигнализации относятся: головные фары, корректор фар, противотуманные фары, боковые указатели поворота, задние фонари, фонарь дополнительного сигнала торможения,
фонари освещения заднего номерного знака, дверные катафоты, задние катафоты, плафоны внутреннего освещения салона, плафоны индивидуального освещения, плафоны подсветки вещевых ящиков и монтажного блока, подрулевой переключатель, реле включения фар, реле прерывателя указателей поворота и аварийной сигнализации, звуковой сигнал.
Возможные неисправности и способы устранения
| Неисправность | Способ устранения |
|---|---|
| Не горят отдельные лампы фар и фонарей
Причина: перегорели предохранители Причина: перегорели нити ламп Причина: повреждение проводов, окисление их наконечников или ослабление соединений проводов |
Проверьте цепь и замените предохранители Замените лампы Проверьте, замените поврежденные провода, зачистите наконечники |
| Не фиксируются рычаги подрулевого переключателя
Причина: разрушение фиксатора рычагов Причина: повреждение механизма возврата рычага переключателей поворота в исходное положение |
Замените поврежденный переключатель Замените переключатель указателей поворота и света фар |
| Контрольная лампа включения указателей поворота мигает с удвоенной частотой
Причина: перегорела одна из ламп указателей поворота |
Замените лампу |
Техническое обслуживание
Обслуживание устройств освещения и сигнализации заключается в регулярной проверке их работоспособности, регулировке головных и противотуманных фар, замене вышедших из строя ламп и реле, подрулевых переключателей, а также проверке звукового сигнала.
Ежедневно перед выездом проверяйте работоспособность устройств освещения и световой сигнализации, обнаруженные неисправности устраните. Лампы с потемневшими колбами замените, не дожидаясь их перегорания.
Регулировку фар производите в следующей последовательности:
- Установите полностью заправленный и снаряженный автомобиль с нормальным давлением воздуха в шинах и нагруженным сиденьем водителя 750 Н (75 кгс) на ровной горизонтальной площадке на расстоянии 5 м от экрана со специальной разметкой.
- Установите регулятор корректора фар в положение "0".

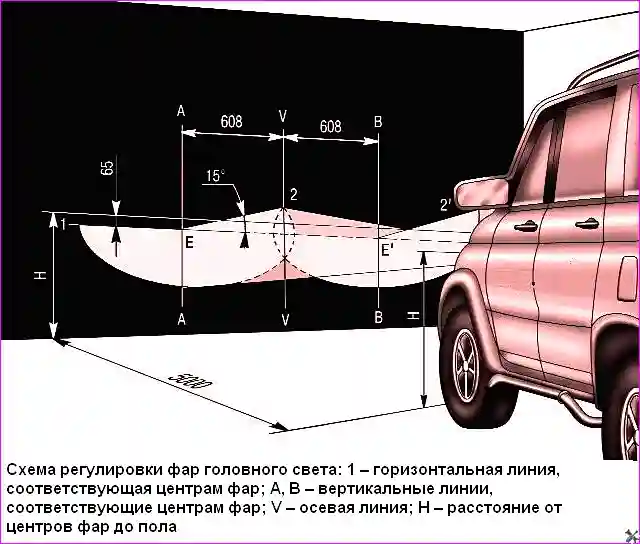

- Включите ближний свет фар и, поочередно закрывая каждую фару, вращением регулировочного винта и регулировочной шестерни добейтесь, чтобы светотеневая граница слева от точек Е и Е' совпадала с линией 1, а справа – с линиями 2 и 2' для левой и правой фар соответственно.
- Точки перелома светотеневой границы должны совпадать с точками Е и Е'.
