Кран отопителя УАЗ Патриот

Замена крана отопителя УАЗ Патриот

Кран отопителя находится за вещевым ящиком на передней перегородке между двигательным отсеком и салоном

Кран управляется из салона автомобиля. Признаком дефекта крана является течь охлаждающей жидкости в салон автомобиля.

Для замены крана отопителя нам потребуется ключ на 10, головка на 10 с удлинителем и воротком, отвертка шлицевая и крестовая.

Подготавливаем автомобиль для выполнения работы, отсоединяем минусовую клемму аккумулятора.

Сливаем охлаждающую жидкость из системы охлаждения двигателя – статья «Замена охлаждающей жидкости».

Снимаем вещевые ящики для этого:

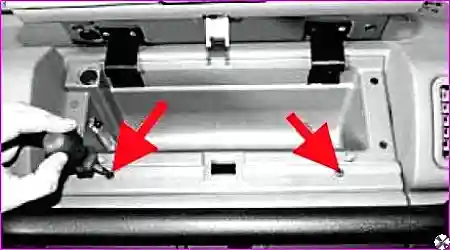

Выворачивание двух верхних винтов крепления нижнего вещевого ящика — **Рисунок 1** — Выворачивание верхних винтов нижнего вещевого ящика

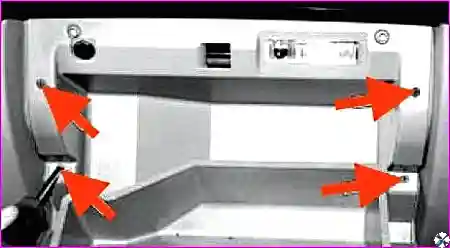

Выворачивание четырёх винтов крепления нижнего вещевого ящика — **Рисунок 2** — Выворачивание нижних винтов вещевого ящика

- открываем крышку верхнего вещевого ящика и выворачиваем два верхних винта крепления нижнего вещевого ящика (рис. 1);
- открываем крышку нижнего вещевого ящика и выворачиваем четыре винта (рис. 2);

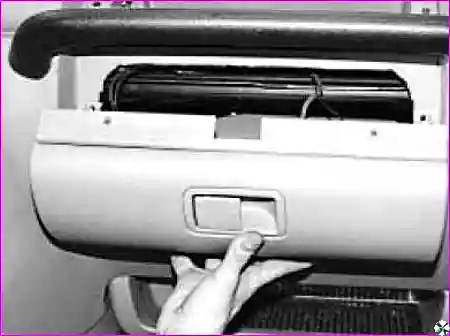

Извлечение нижнего вещевого ящика и отсоединение клеммы освещения — **Рисунок 3** — Извлечение нижнего вещевого ящика

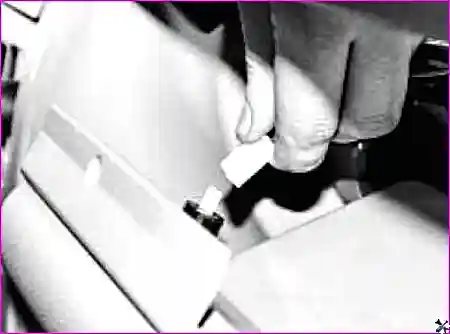

Отсоединение клеммы жгута проводов от фонаря освещения ящика — **Рисунок 4** — Отсоединение клеммы освещения

- извлекаем нижний вещевой ящик (рис. 3);
- отсоединяем клемму жгута проводов от фонаря освещения нижнего вещевого ящика (рис. 3);

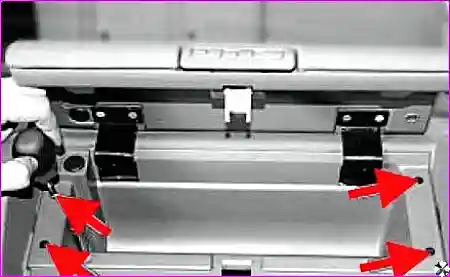

Выворачивание четырёх винтов крепления верхнего вещевого ящика — **Рисунок 5** — Выворачивание винтов верхнего вещевого ящика

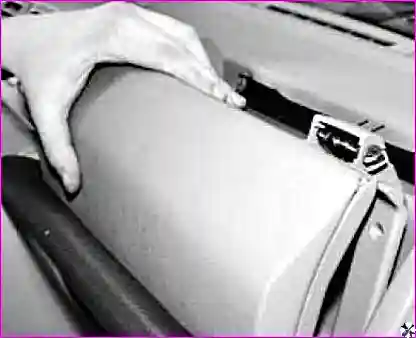

Извлечение верхнего вещевого ящика из панели — **Рисунок 6** — Извлечение верхнего вещевого ящика

- выворачиваем четыре винта (рис. 5);
- извлекаем верхний вещевой ящик (рис. 6);

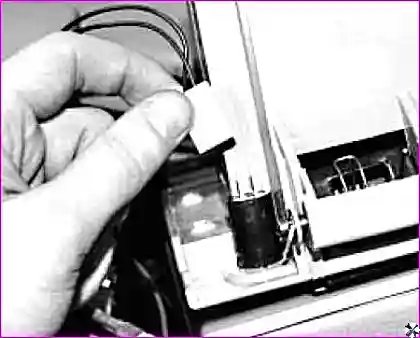

Отсоединение клеммы от плафона освещения верхнего вещевого ящика — **Рисунок 7** — Отсоединение клеммы освещения верхнего ящика

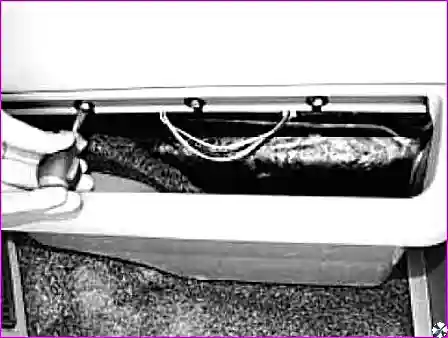

Выворачивание трёх винтов крепления дополнительной полки — **Рисунок 8** — Выворачивание винтов дополнительной полки

- отсоединяем клемму от плафона освещения верхнего вещевого ящика (рис. 7);
- выворачиваем три винта крепления дополнительной полки (рис. 8);

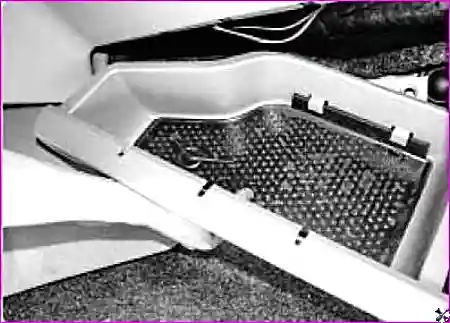

Извлечение дополнительной полки из панели — **Рисунок 9** — Извлечение дополнительной полки

Снятая дополнительная полка — **Рисунок 10** — Дополнительная полка, снятая с автомобиля

- извлекаем дополнительную полку (рис. 9).

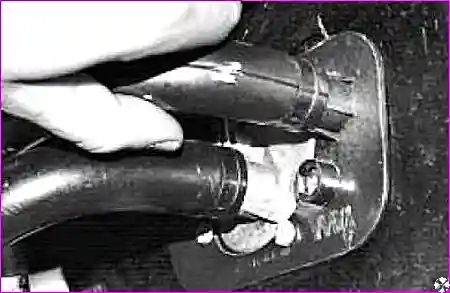

После снятия полок, поднимаем капот, ослабляем затяжку хомутов шлангов системы отопления салона, находящихся в подкапотном пространстве и отсоединяем шланги от патрубков крана отопителя (рис. 10)

Помечаем шланги, чтобы не перепутать при сборке.
