Задние двери можно снять двумя способами:
- - можно снять без петель, когда требуется замена двери;
- - можно снять с петлями, установка той же двери, в этом случае сохраняются регулировки зазоров по периметру двери.
Подготавливаем автомобиль для выполнения работы.
Открываем дверь и опускаем в нижнее положение стекло двери.
Открываем капот и ключом на 10 отсоединяем минусовую клемму аккумулятора.

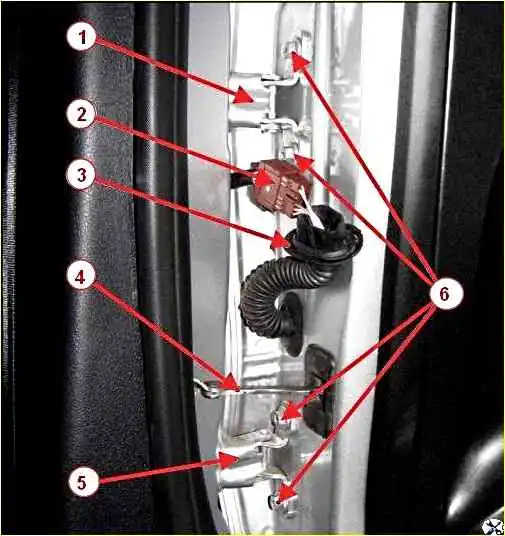

Извлекаем защитную трубку 3, рисунок 1, жгута проводов двери, а затем и жгут проводов из отверстия в стойке кузова.
Отсоединяем колодку 2 жгута проводов двери от колодки заднего жгута проводов.
Головкой Torx Т40 с воротком отворачиваем винт крепления ограничителя 4 двери к средней стойке кузова.
Головкой Torx Т40 или ключом на 13 отворачиваем болты 6 крепления двери к петлям 1 и 5, снимаем дверь в сборе. Работу выполняем с помощником.
Установку двери производим в обратном порядке. При установке обеспечиваем равномерность зазоров с прилегающими поверхностями по периметру двери.
Разборка и сборка задней двери
Для варианта исполнения с ручным стеклоподъемником:

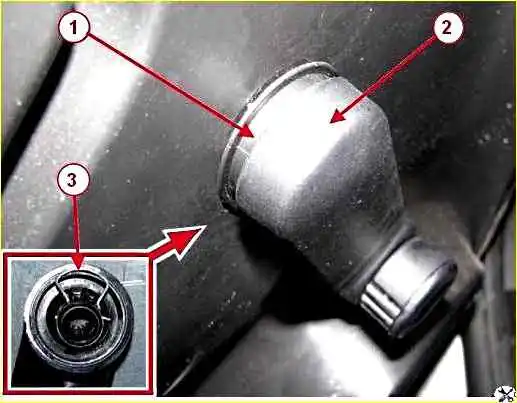

- отводим от обивки двери чехол 1, рисунок 2, ручки 2 стеклоподъемника, с помощью плоской отвертки извлекаем фиксирующую скобу 3, снимаем ручку.

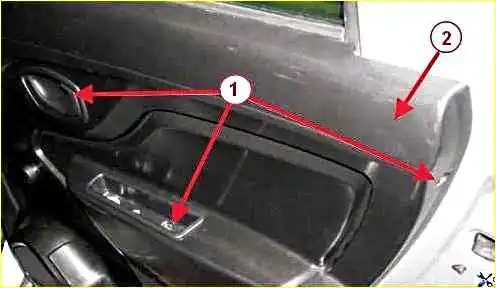

С помощью головок Torx Т20, T30 отворачиваем винты 1, рисунок 3, крепления обивки 2 двери к панели двери.
При помощи плоской отвертки, преодолевая сопротивление держателей отсоединяем обивку от двери.

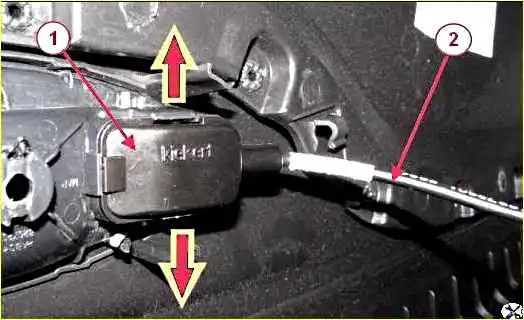

Плоской отверткой разжимаем фиксаторы наконечника 1, рисунок 4, обоймы, троса 2 внутренней ручки привода замка, отсоединяем трос от ручки.
Плоской отверткой снимаем держатель 2, рисунок 5, обивки двери.

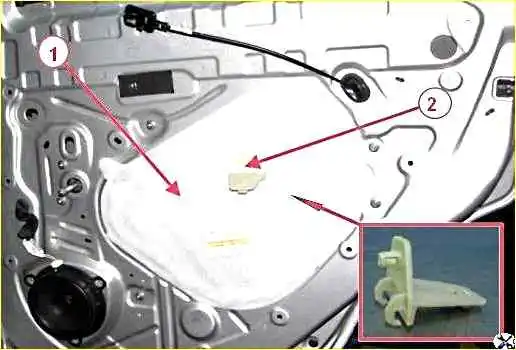

Снимаем герметизирующую пленку 1, при необходимости использовать горелку с подачей горячего воздуха на место нанесения мастики.

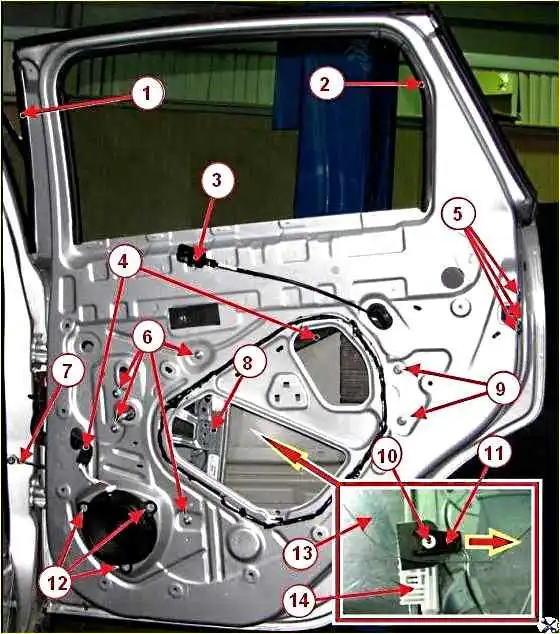

Арматура двери: 1 – передний вертикальный уплотнитель рамки двери; 2 – уплотнитель рамки опускного стекла; 3 - трос внутренней ручки привода замка двери; 4 – жгут проводов двери; 5 – винт крепления замка двери; 6 – гайка крепления стеклоподъемника; 7 – ограничитель открывания двери; 8 – стеклоподъемник; 19 – гайка крепления направляющей опускного стекла; 10 – ось крепления стекла; 11 – фиксатор стекла; 12 - заклепки крепления громкоговорителя; 13 – стекло; 14 – узел перемещения стекла
Снимаем с торца передней части рамки двери уплотнитель 1, рисунок 6.
Берем за край наружного горизонтального уплотнителя стекла двери и, потянув вверх снимаем уплотнитель с панели двери.
Снимаем уплотнитель 2 рамки опускного стекла.
Поднимаем опускное стекло двери до появления узла 14 соединения стекла 13 со стеклоподъемником 8 в отверстии внутренней панели двери.
В полости двери, со стороны лицевой панели двери, снимаем с оси 10 крепления стекла к стеклоподъемнику фиксатор 11 стекла.
С оси подъемного узла стеклоподъемника снимаем стекло и извлекаем его из полости двери.
Головкой на 10 отворачиваем гайки 6 крепления стеклоподъемника, извлекаем стеклоподъемник из полости двери.
Головкой на 10 отворачиваем гайки 9 крепления направляющей опускного стекла, извлечь направляющую из полости двери.
Головкой Torx Т30 с воротком отворачиваем винты 5, крепления замка к двери, извлекаем замок из полости двери в сборе с тросом внутренней ручки двери.
Плоской отверткой отсоединяем колодку жгута проводов двери и трос внутренней ручки от замка.

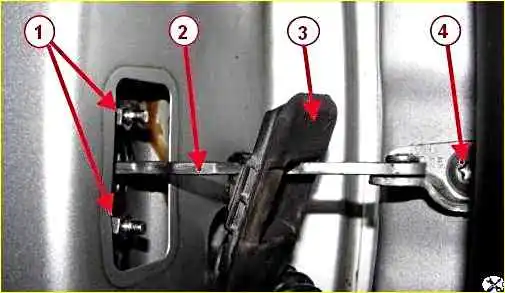

Головкой Torx Т40 отворачиваем винт крепления ограничителя 4, рисунок 15, двери к стойке кузова.
Вынимаем с торца дверной панели уплотнитель 3 ограничителя 2, головкой на 10 отворачиваем гайки 1 крепления ограничителя к двери, снимаем ограничитель.
Отсоединяем колодку жгута проводов двери от громкоговорителя, точки крепления жгута к панели двери и извлекаем жгут из полости двери.

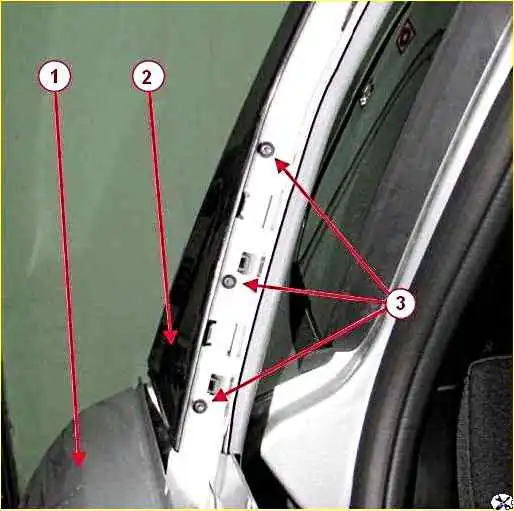

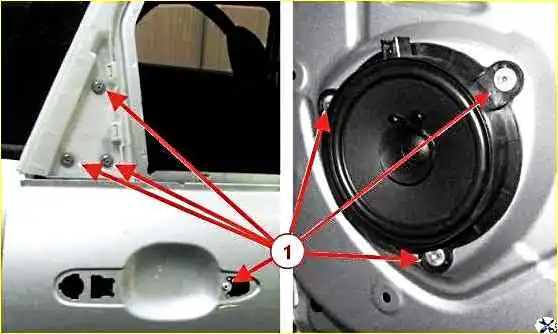

Головкой Torx Т20 отворачиваем винты 3, рисунок 7, крепления декоративной накладки 2 задней части рамки двери 1, снимаем накладку.

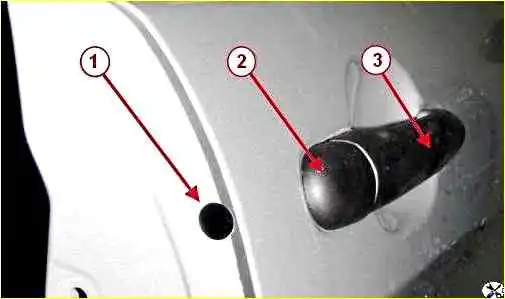

Плоской отверткой извлекаем из отверстия 1, рисунок 8, в торце двери заглушку и через открывшееся отверстие головкой Torx Т20 отворачиваем винт фиксации декоративной заглушки 2 наружной ручки 3, снимаем заглушку.

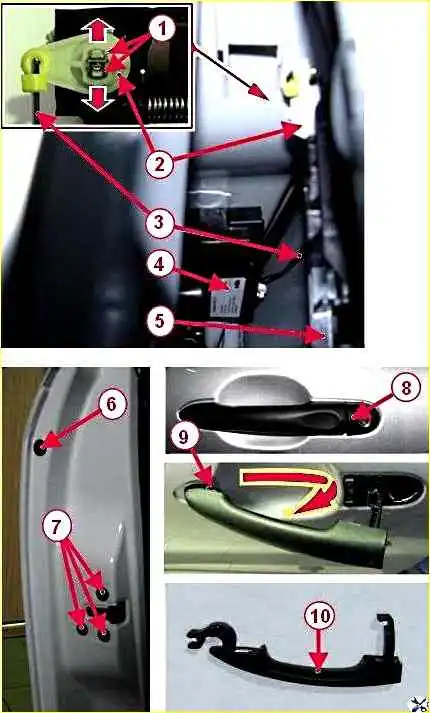

Для снятия ручки наружной замка двери, необходимо взяться за ручку и не оттягивая ее сдвинуть назад.
Затем в сдвинутом положении потянуть заднюю часть ручки до выхода заднего зацепа из отверстия в панели двери и потянув за ручку с усилием, преодолевающим усилие шарнирного фиксатора передней части ручки снять ручку, рисунок 16.
Механизм наружной ручки, верхняя направляющая опускного стекла, громкоговоритель крепятся к двери с помощью заклепок, рисунок 9.
Снятие этих деталей необходимо проводить аккуратным, без повреждения лакокрасочного покрытия, высверливанием сверлом Ø5 мм крепящей заклепки.
Сборку узлов и деталей двери выполнять в порядке обратном разборке, при этом:
- смазать трущиеся части стеклоподъемника смазкой ЦИАТИМ-201, поверхности скольжения в замке двери, ограничителе открывания двери, шарнирах тяг и петлях;

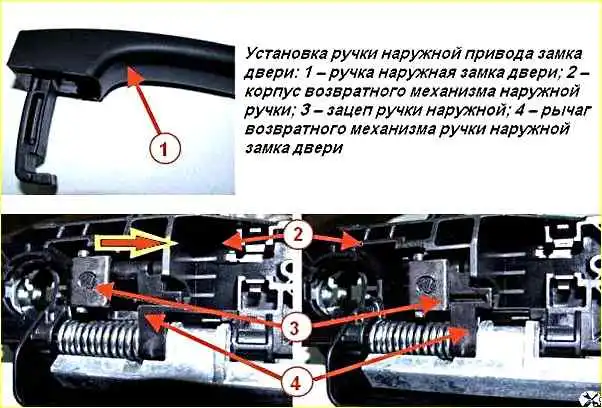

- - при установке ручки наружной, обеспечить захват рычага возвратного механизма зацепом ручки, как показано на рисунке 17;
- - перед установкой обивки двери временно установить ручку стеклоподъемника или переключатель, подсоединить клемму "минус" к аккумуляторной батарее, проверить и, при необходимости, отрегулировать работу замка двери и стеклоподъемника;
- - поднять опускное стекло вверх, отсоединить клемму "минус" от аккумуляторной батареи и снять ручку или переключатель стеклоподъемника.
Узлы и детали арматуры двери должны быть закреплены на все точки крепления, предусмотренные конструкцией.
При установке корпуса возвратного механизма наружной ручки и громкоговорителя, допускается использовать альтернативный крепеж соответствующего диаметра.
