Сменный элемент воздушного фильтра двигателя заменяем при очередном техническом обслуживании через 15 тысяч км пробега

Но если автомобиль эксплуатируется в пыльных условиях, то элемент заменяем раньше

Если воздушный фильтр загрязнен, то снижается мощность двигателя и увеличивается расход топлива.

При сильном загрязнении воздушного фильтра возможен подсос масла из системы вентиляции картера.

Замена элемента воздушного фильтра

Замена элемента воздушного фильтра

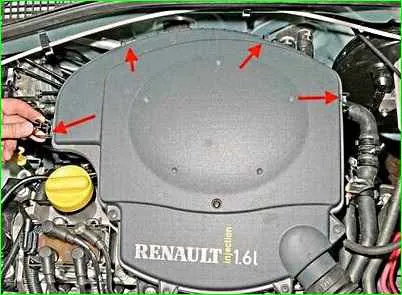

Чтобы достать сменный элемент, отстегиваем четыре пружинных фиксатора

Замена элемента воздушного фильтра

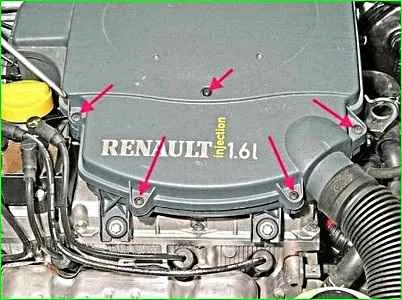

Крестовой отверткой отворачиваем пять саморезов крепления крышки воздушного фильтра. Саморезы из крышки не вынимаются

Замена элемента воздушного фильтра

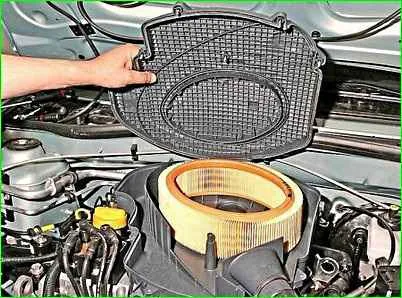

Снимаем крышку

Замена элемента воздушного фильтра

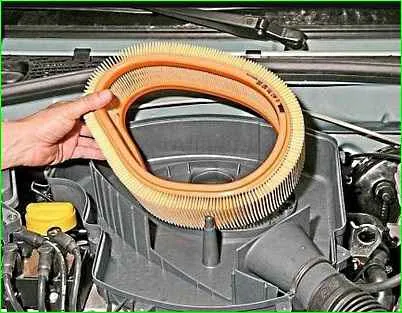

Вынимаем элемент фильтра и очищаем внутреннюю поверхность

Устанавливаем новый сменный элемент фильтра и собираем в обратной последовательности.

Снятие корпуса воздушного фильтра

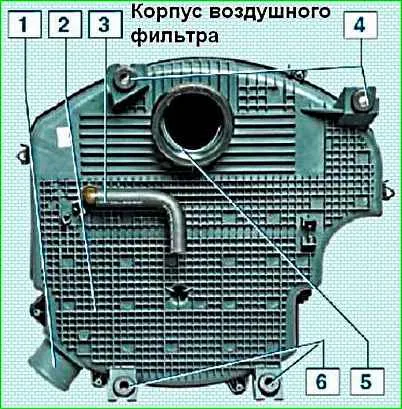

Вид снизу на корпус воздушного фильтра: 1 - патрубок подвода воздуха к воздушному фильтру; 2 - корпус фильтра; 3 - штуцер шланга основного контура вентиляции картера двигателя; 4 - точки крепления фильтра к впускному трубопроводу; 5 - горловина для соединения с дроссельным узлом

Воздушный фильтр снимаем для подхода к деталям двигателя при техническом обслуживании и при ремонте двигателя.

Снятие корпуса воздушного фильтра

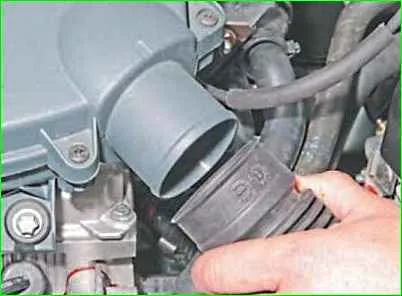

Для снятия воздушного фильтра отсоединяем шланг воздуховода

Снятие корпуса воздушного фильтра

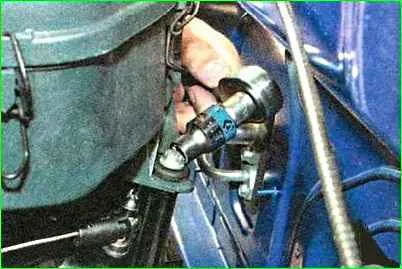

Головкой Е12 отворачиваем два винта крепления корпуса фильтра к крышке головки блока цилиндров

Снятие корпуса воздушного фильтра

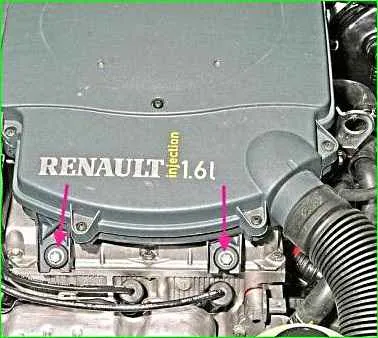

Отворачиваем два винта крепления корпуса к впускному трубопроводу

Снятие корпуса воздушного фильтра

Приподнимаем фильтр и выводим из правого держателя на корпусе пластмассовую трубку, соединяющую адсорбер с дроссельным узлом.

Снятие корпуса воздушного фильтра

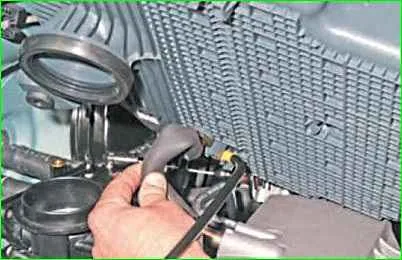

Отсоединяем шланг вентиляции картера от патрубка на крышке головки блока цилиндров

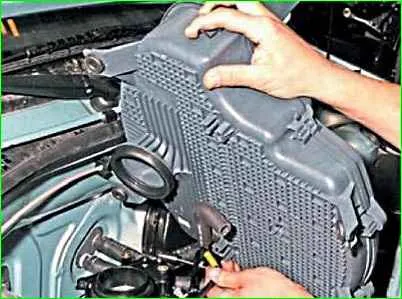

Выводим пластмассовую трубку адсорбера из левого держателя на корпусе и снимаем воздушный фильтр

Снятие корпуса воздушного фильтра

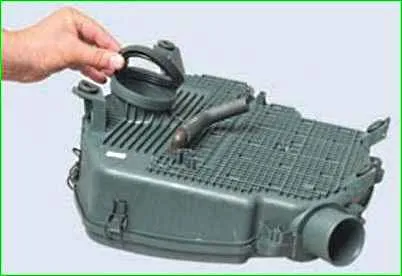

Снимаем уплотнительное кольцо в соединении с патрубком дроссельного узла

Устанавливаем воздушный фильтр в обратной последовательности
