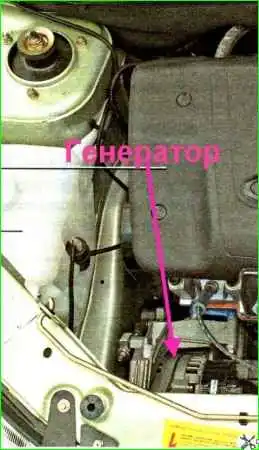

Генератор установлен на кронштейне, закрепленном на двигателе
Генератор крепится к кронштейну двумя болтами с гайками
Головка верхнего болта удерживается от проворачивания двумя выступами на кронштейне
Гайка нижнего болта установлена в шестигранном углублении кронштейна.
В нижнем левом отверстии кронштейна под болт крепления генератора установлена распорная втулка.
Снятие и разборка генератора
Первым делом снимаем минусовую клемму с аккумулятора.
Снимаем ремень генератора.
Чтобы снять ремень, читаем статью "Замена ремня генератора".
Нажимаем на фиксатор колодки провода возбуждения генератора и отсоединяем колодку от разъема регулятора напряжения
Головкой на 13 отворачиваем гайку крепления наконечников проводов к выводу «В+» и снимаем с вывода
Отворачиваем головкой на 17 болт, который крепит генератор снизу и вынимаем этот болт.
Вынимаем гайку из кронштейна генератора.
Отворачиваем гайку болта верхнего крепления генератора, используя головку на 13
Снимаем генератор для последующей разборки
Отжимаем три защелки кожуха и поддеваем его отверткой
Снимаем кожух
Головкой на 8 отворачиваем два болта крепления регулятора напряжения
Отворачиваем ключом на 12 гайку крепления вывода щеткодержателя к выводу «В+» генератора
Отверткой поддеваем колодку щеткодержателя и отсоединяем ее от выпрямительного блока
Снимаем регулятор с щеткодержателем
Отворачиваем три болта головкой на 8 крепления выпрямительного блока
Поджимаем пружинный металлический зажим с помощью отвертки, и вынимаем конец одной из обмоток статора. Так же отсоединяем остальные концы обмоток
Ключом на 12 отворачиваем гайку крепления вывода «В+»
Снимаем выпрямительный блок
Установив отвертку между корпусом статора и крыльчаткой ротора и удерживая, таким образом ротор от проворачивания, головкой на 24 отворачиваем гайку крепления шкива генератора.
Снимаем шкив с вала ротора
Отворачиваем головкой на 8 четыре болта, стягивающих крышки.
Перед тем как разъединить крышки генератора, нужно пометить расположение.
Вставляем отвертку в щель между крышками
Отсоединяем крышки генератора. Помечаем положение статора относительно крышки
Разъединяем заднюю крышку и статор
Вынимаем болт с квадратной шляпкой (вывод «В+») с изоляционной трубкой
Снимаем пластмассовую втулку с заднего подшипника.
Навернув на резьбовой конец вала ротора гайку, молотком с пластмассовым наконечником выбиваем вал ротора из передней крышки
Двухзахватным съемником спрессовываем задний подшипник с вала ротора
Тестером проверяем обмотки статора и ротора на обрыв и замыкание на корпус
Сборку генератора выполняем в обратной последовательности.
Для установки заднего подшипника опираем передний конец вала ротора о деревянный брусок и напрессовываем подшипник на задний конец вала подходящим отрезком трубы или головкой, прикладывая усилие к внутреннему кольцу подшипника.
