Генератор установлен на кронштейне, закрепленном на двигателе

Генератор крепится к кронштейну двумя болтами с гайками

Головка верхнего болта удерживается от проворачивания двумя выступами на кронштейне

Гайка нижнего болта установлена в шестигранном углублении кронштейна.

Ремонт генератора 9402.3701-06

В нижнем левом отверстии кронштейна под болт крепления генератора установлена распорная втулка.

Снятие и разборка генератора

Первым делом снимаем минусовую клемму с аккумулятора.

Снимаем ремень генератора.

Чтобы снять ремень, читаем статью «Замена ремня генератора».

Ремонт генератора 9402.3701-06

Ремонт генератора 9402.3701-06

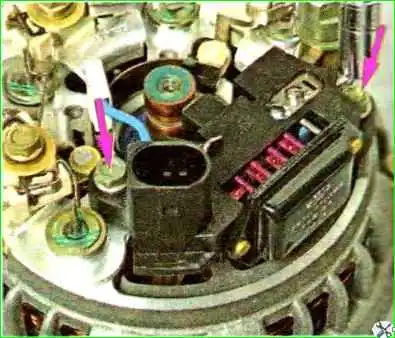

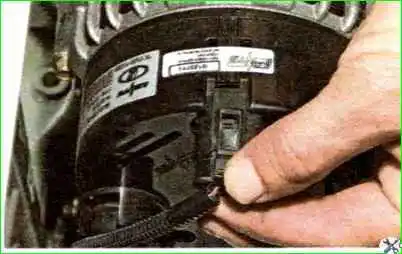

Нажимаем на фиксатор колодки провода возбуждения генератора и отсоединяем колодку от разъема регулятора напряжения

Головкой на 13 отворачиваем гайку крепления наконечников проводов к выводу «В+» и снимаем с вывода

Ремонт генератора 9402.3701-06

Ремонт генератора 9402.3701-06

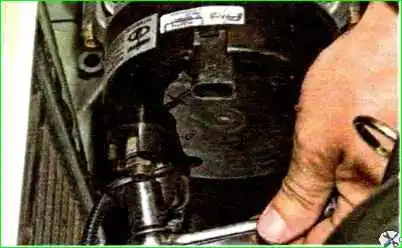

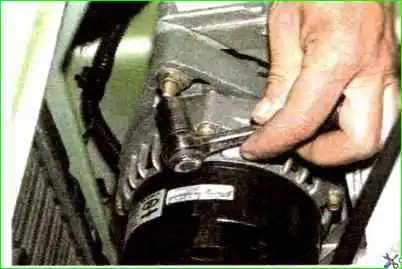

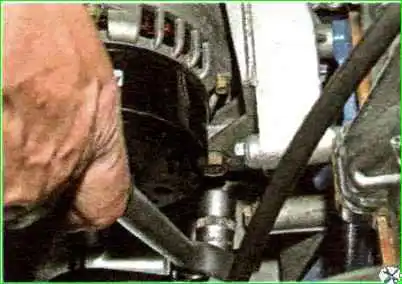

Отворачиваем головкой на 17 болт, который крепит генератор снизу и вынимаем этот болт.

Вынимаем гайку из кронштейна генератора.

Отворачиваем гайку болта верхнего крепления генератора, используя головку на 13

Ремонт генератора 9402.3701-06

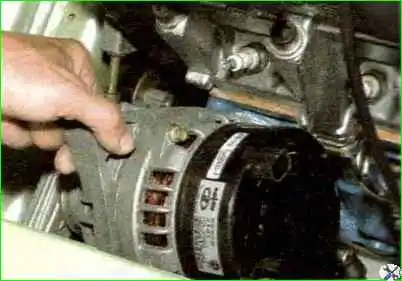

Снимаем генератор для последующей разборки

Ремонт генератора 9402.3701-06

Ремонт генератора 9402.3701-06

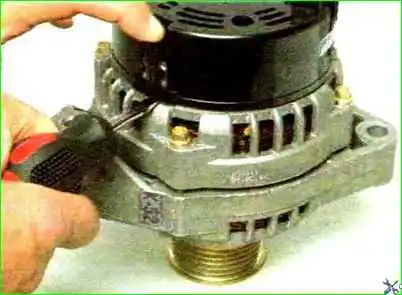

Отжимаем три защелки кожуха и поддеваем его отверткой

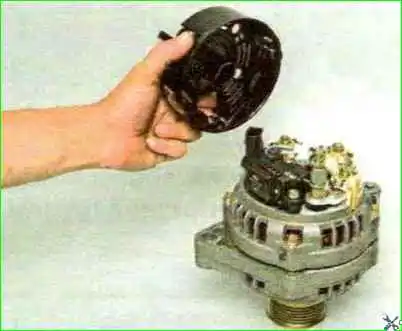

Снимаем кожух

Ремонт генератора 9402.3701-06

Ремонт генератора 9402.3701-06

Головкой на 8 отворачиваем два болта крепления регулятора напряжения

Отворачиваем ключом на 12 гайку крепления вывода щеткодержателя к выводу «В+» генератора

Ремонт генератора 9402.3701-06

Ремонт генератора 9402.3701-06

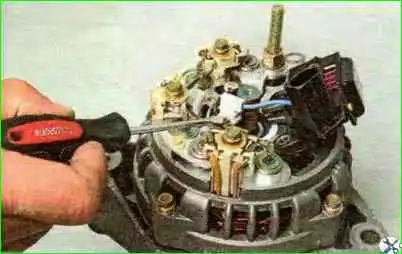

Отверткой поддеваем колодку щеткодержателя и отсоединяем ее от выпрямительного блока

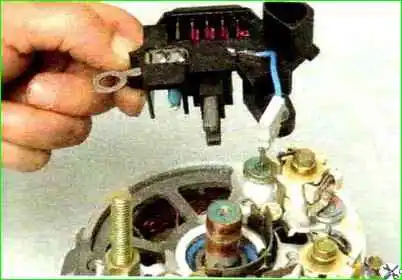

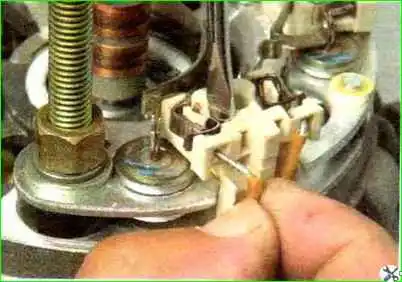

Снимаем регулятор с щеткодержателем

Ремонт генератора 9402.3701-06

Ремонт генератора 9402.3701-06

Отворачиваем три болта головкой на 8 крепления выпрямительного блока

Поджимаем пружинный металлический зажим с помощью отвертки, и вынимаем конец одной из обмоток статора. Так же отсоединяем остальные концы обмоток

Ремонт генератора 9402.3701-06

Ремонт генератора 9402.3701-06

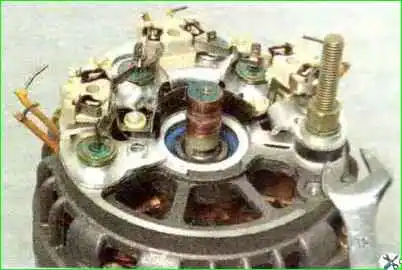

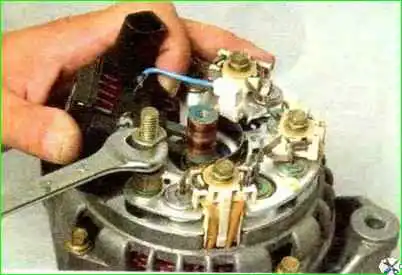

Ключом на 12 отворачиваем гайку крепления вывода «В+»

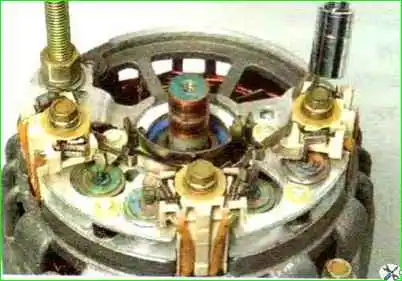

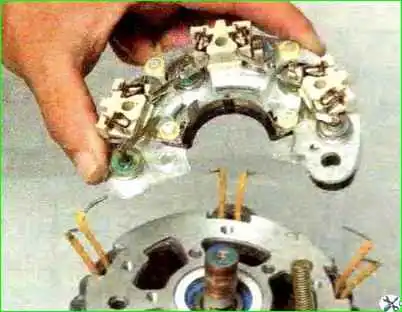

Снимаем выпрямительный блок

Ремонт генератора 9402.3701-06

Ремонт генератора 9402.3701-06

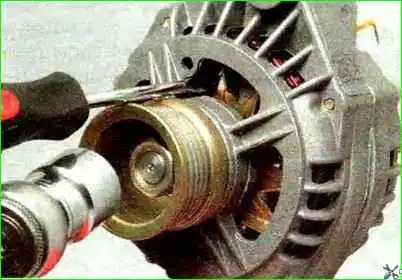

Установив отвертку между корпусом статора и крыльчаткой ротора и удерживая, таким образом ротор от проворачивания, головкой на 24 отворачиваем гайку крепления шкива генератора.

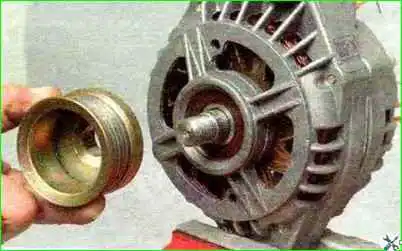

Снимаем шкив с вала ротора

Ремонт генератора 9402.3701-06

Отворачиваем головкой на 8 четыре болта, стягивающих крышки.

Перед тем как разъединить крышки генератора, нужно пометить расположение.

Ремонт генератора 9402.3701-06

Ремонт генератора 9402.3701-06

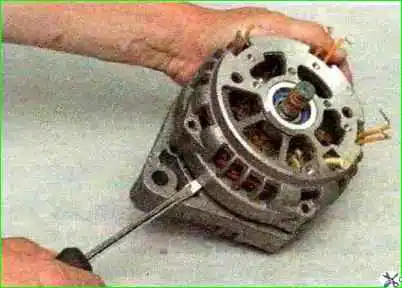

Вставляем отвертку в щель между крышками

Отсоединяем крышки генератора. Помечаем положение статора относительно крышки

Ремонт генератора 9402.3701-06

Ремонт генератора 9402.3701-06

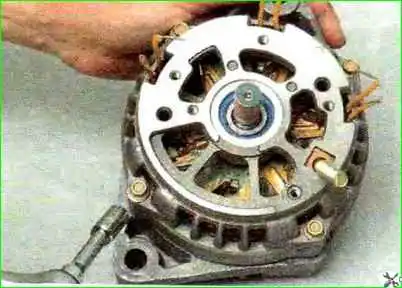

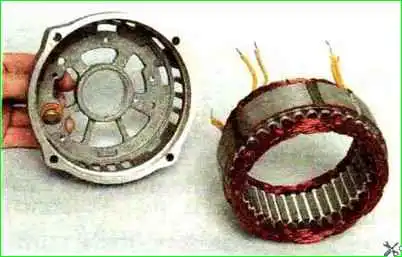

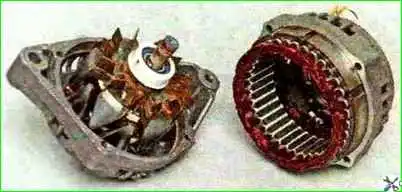

Разъединяем заднюю крышку и статор

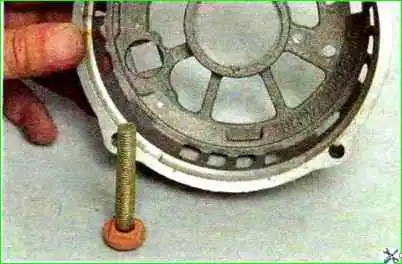

Вынимаем болт с квадратной шляпкой (вывод «В+») с изоляционной трубкой

Ремонт генератора 9402.3701-06

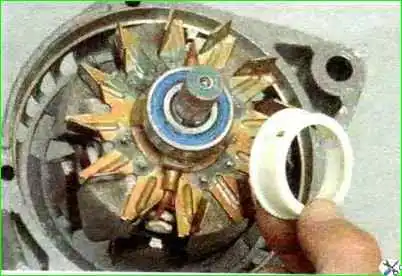

Снимаем пластмассовую втулку с заднего подшипника.

Ремонт генератора 9402.3701-06

Ремонт генератора 9402.3701-06

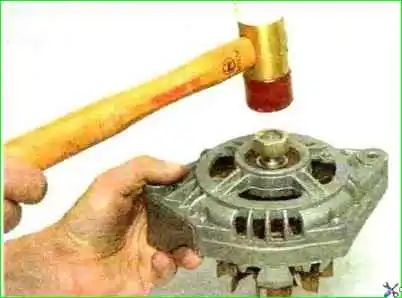

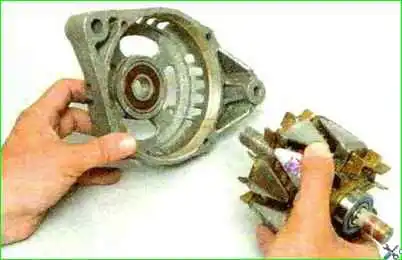

Навернув на резьбовой конец вала ротора гайку, молотком с пластмассовым наконечником выбиваем вал ротора из передней крышки

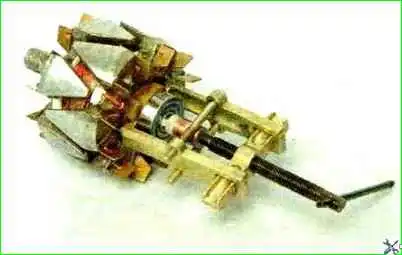

Двухзахватным съемником спрессовываем задний подшипник с вала ротора

Ремонт генератора 9402.3701-06

Тестером проверяем обмотки статора и ротора на обрыв и замыкание на корпус

Сборку генератора выполняем в обратной последовательности.

Для установки заднего подшипника опираем передний конец вала ротора о деревянный брусок и напрессовываем подшипник на задний конец вала подходящим отрезком трубы или головкой, прикладывая усилие к внутреннему кольцу подшипника.
