Снятие и разборка рычага переключения передач ГАЗ-3110

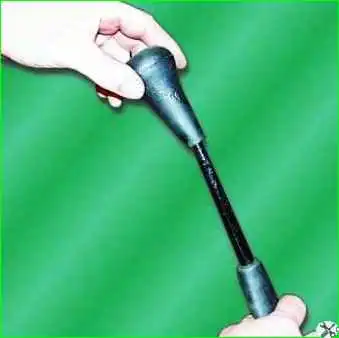

Отвернуть рукоятку рычага переключения передач.

Снятие и разборка рычага переключения

Снятие и разборка рычага переключения

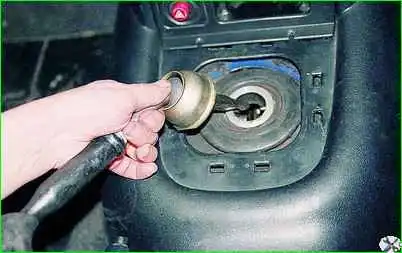

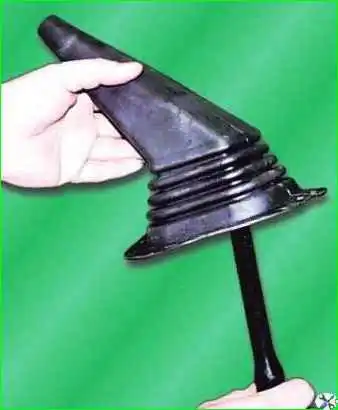

Снять чехол рычага переключения передач.

Снятие и разборка рычага переключения

Снятие и разборка рычага переключения

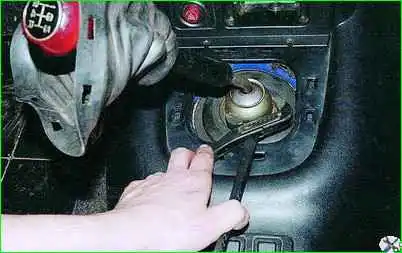

Раздвижными пассатижами отворачиваем колпачковую гайку крепления рычага к механизму переключения передач и вынимаем рычаг переключения из корпуса.

Снятие и разборка рычага переключения

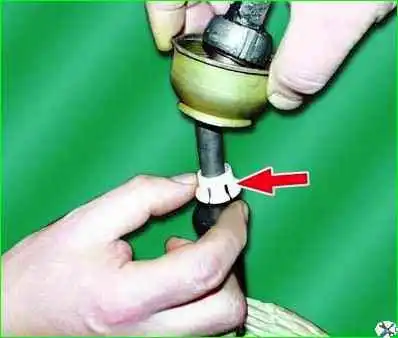

Отжать с помощью отверток лепестки пластмассовой запорной втулки.

Разъединить нижнюю и верхнюю части рычага переключения передач.

Снятие и разборка рычага переключения

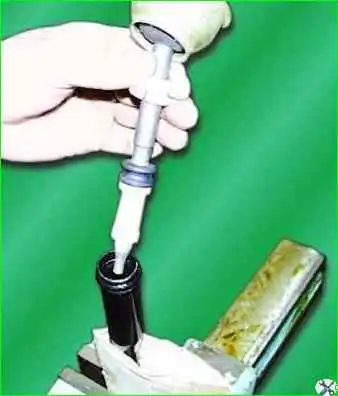

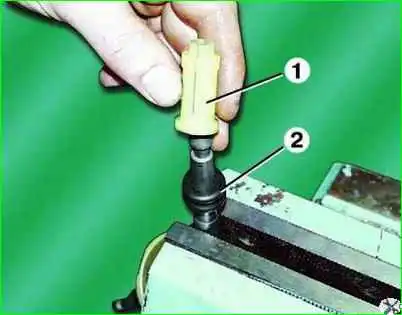

Отжать лепестки распорной втулки 1 и снять ее.

Снятие и разборка рычага переключения

Снять нижнюю подушку 2.

Снятие и разборка рычага переключения

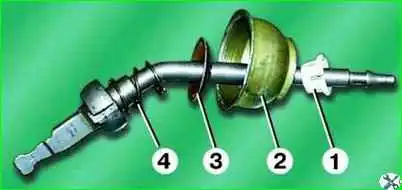

Снять пластмассовую запорную втулку 1, колпак 2 рычага с уплотнителем, седло 3 пружины и пружину 4.
