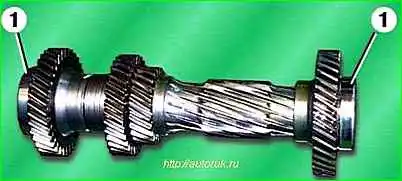

Спрессовать с промежуточного вала шариковые подшипники 1 и при необходимости напрессованные венцы шестерен
Сборка промежуточного вала
Нагреть шестерни до температуры 150 °С, а промежуточный вал охладить в течение 30 мин и напрессовать шестерни на вал.
Смазать остывший вал и остальные детали тонким слоем трансмиссионного масла.
Установить стопорное кольцо.
Напрессовать на вал подшипники, прикладывая усилие к внутренним кольцам подшипников.
Разборка оси промежуточной шестерни заднего хода

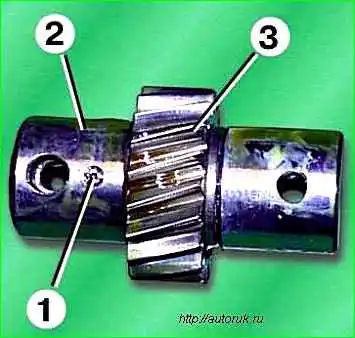

Выпрессовать пружинный штифт 1 и снять втулку 2.
После этого можно снять промежуточную шестерню 3 заднего хода с игольчатым подшипником.
Сборка оси промежуточной шестерни заднего хода
Смазать детали оси промежуточной шестерни заднего хода тонким слоем трансмиссионного масла.
Вставить иглы (21 шт.) подшипника в отверстие промежуточной шестерни заднего хода.
Для удобства их установки допускается смазать посадочное место консистентной смазкой.
Установить промежуточную шестерню заднего хода на ось.
Установить втулку на ось и повернуть ее таким образом, чтобы фаски под крепежные болты оси во втулке и головке находились в одной плоскости.
Запрессовать пружинный штифт.
