Проверка и замена датчика температуры охлаждающей жидкости Chevrolet Aveo

Датчик температуры охлаждающей жидкости установлен в правой части головки блока цилиндров между 1-м и 2-м цилиндрами

Датчик представляет собой термистор с отрицательным температурным коэффициентом:

Электрическое сопротивление датчика уменьшается с повышением температуры. Блок управления двигателем обрабатывает сигнал датчика и устанавливает оптимальное обогащение рабочей смеси при прогреве двигателя.

У датчика температуры охлаждающей жидкости проверяют сопротивление на его выводах при различных температурных режимах.

Вам потребуются: ключ «на 19», тестер, термометр.

Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Слейте охлаждающую жидкость. Охлаждающую жидкость можно не сливать, достаточно после снятия датчика заткнуть отверстие пальцем или пробкой, тогда потеря охлаждающей жидкости будет минимальной.

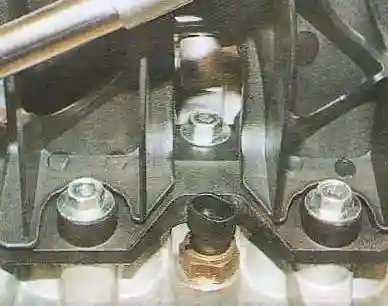

Местоположение датчика температурыОслабьте ключом датчик температуры

Отожмите фиксатор и отсоедините колодку жгута проводов от датчика температуры охлаждающей жидкости.

Ослабьте ключом затяжку датчика и выверните его из головки блока цилиндров.

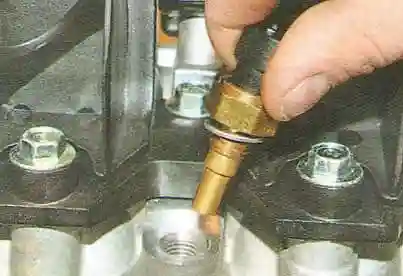

Выверните датчик из блока цилиндров

Соединение датчика с головкой блока цилиндров уплотнено шайбой.

Сильно обжатую шайбу замените.

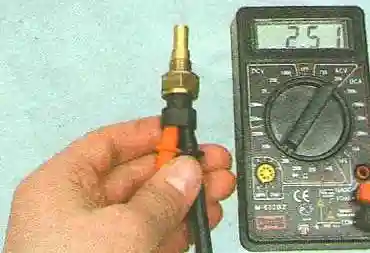

Измерьте сопротивление датчика омметром

Остудите датчик до температуры окружающего воздуха.

Подсоедините тестер в режиме омметра к выводам датчика и измерьте его сопротивление.

Измерьте термометром текущую температуру воздуха и сравните полученные значения с данными таблице.

При отклонении сопротивления от нормы замените датчик.

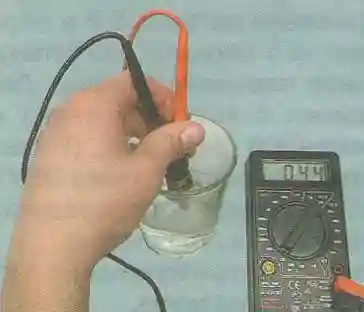

Опустите датчик в горячую воду и измерьте его сопротивление

Для измерения сопротивления на выводах датчика при различных температурных режимах опустите датчик в горячую воду и проверьте изменение его сопротивления по мере остывания воды, контролируя температуру воды термометром.

Номинальные значения сопротивления при различной температуре указаны в таблице.

Установите датчик в порядке, обратном снятию.

Залейте охлаждающую жидкость.

Зависимость сопротивления датчика от температуры охлаждающей жидкости от температуры.

Температура

(°С)

Сопротивление

датчика,

(Ом)

100

176

90

246

80

327

70

441

60

603

50

837

40

1180

30

1700

20

2500

10

3760

0

5800

-5

7273

-10

9200

-15

11722

-20

15080

-30

25600

-40

45300
