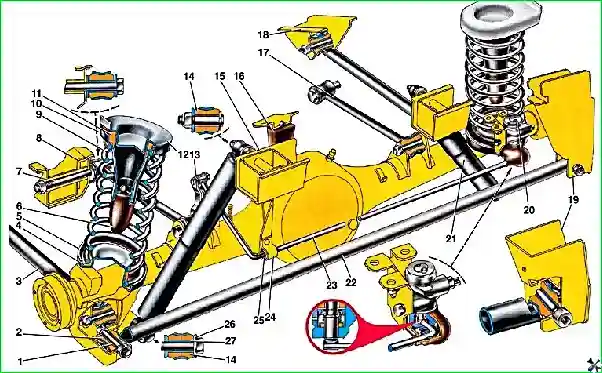

Подвеска задних колес зависимая, так как оба колеса связаны с кузовом балкой заднего моста, которая крепится к кузову четырьмя продольными и одной поперечной штангами
Продольные штанги передают толкающие и тормозные усилия от колес на кузов, а поперечная штанга удерживает кузов от боковых смещений
Балка в сборе со штангами составляют направляющее устройство подвески.
Как продольные, так и поперечная штанги одним концом шарнирно соединяются с кронштейнами кузова, другим - с кронштейнами балки заднего моста.
Каждая штанга выполнена из стальной трубы, к сплющенным концам которой приварены головки.
В головках штанг имеются конусообразные отверстия, в которые запрессованы резинометаллические шарниры.
Шарнирные соединения одинаковые по конструкции, отличаются только размерами.
Каждый шарнир состоит из резиновой втулки, в отверстие которой установлена металлическая втулка, через которую проходит болт крепления штанги.
Передние головки продольных штанг крепятся болтами с самоконтрящимися гайками к кронштейнам кузова.
Задние головки этих штанг, а также головки нижних продольных штанг крепятся болтами с гайками и пружинными шайбами.
К нижним продольным штангам приварены кронштейны крепления троса стояночного тормоза.
При затягивании гаек крепления штанг обеспечивается плотное прилегание распорных втулок к щекам кронштейнов, что не позволяет распорным втулкам проворачиваться на болтах крепления.
Резиновые втулки также не могут проворачиваться в головках штанг, так как они имеют плотную посадку в них.
Чтобы исключить преждевременный износ шарниров штанг, их затягивают моментом 80 Нм (8 кгс-м) при нагрузке, обеспечивающей расстояние 125 мм от кожуха балки заднего моста до лонжерона кузова.
При колебании кузова или балки заднего моста качание штанг происходит за счет упругой деформации втулок без их проскальзывании.
Резиновые втулки обеспечивают бесшумную работу подвески и не требуют смазки.
Упругим элементом подвески являются пружины, установленные между кузовом и балкой заднего моста.
Нижний конец пружины упирается в нижнюю опорную чашку через пластмассовую изолирующую прокладку.
Опорная чашка приварена к балке заднего моста.
Верхний конец пружины упирается верхнюю опорную чашку, приваренную к кузову.
Между, опорной чашкой и пружиной установлена резиновая прокладка, расположенная в стальной штампованной обойме.
Изолирующие прокладки уменьшают передачу шума и вибраций от балки заднего моста на кузов.
Пружины задней подвески под нагрузкой 2950 Н (295 кгс) делятся на две группы: А - длина более 273 мм, Б - длина равна или менее 273 мм. Пружины группы А маркируются желтой краской по внешней стороне витков, а группы Б -зеленой.
На обеих подвесках должны быть установлены пружины группы А. В исключительных случаях допускается, установка на задней подвеске пружин группы Б, но на передней подвеске должны быть установлены пружины только группы А.
Гасящее устройство подвески состоит из двух гидравлических амортизаторов двухстороннего действия. Каждый амортизатор крепится одной головкой к кронштейну кузова, другой к кронштейну балки заднего моста.
В головках амортизаторов установлены по две резиновых втулки. В нижней головке через отверстие резиновых втулок проходят стальные втулки, которые зажимаются между двумя стальными шайбами.
При колебании подвески шарниры амортизаторов упруго деформируются и так же, как и другие шарнирные соединения такого типа, не смазываются.
Ход балки заднего моста вверх ограничивается двумя основными буферами хода сжатия и дополнительным.
Основной буфер хода сжатия расположен внутри пружины и закреплен грибовидным соском в верхней опорной чашке.
Дополнительный буфер закреплен таким же образом на кронштейне, который крепится болтами к днищу кузова.
Основные буфера при ходе сжатия упираются в нижние опорные чашки, дополнительный в площадку балки заднего моста. Ход сжатия подвески составляет 75 мм, а отдачи 135 мм.
К кронштейну балки заднего моста через стойку шарнирно крепится торсионный рычаг привода регулятора давления.
Опорами для рычага 31 являются: с одной стороны обойма с опорной втулкой, закрепленная к поперечине пола кузова, с другой - ось, которая установлена в отверстиях проушин корпуса регулятора давления 27.
Через радиальное отверстие оси проходит короткое плечо рычага.
Для фиксации этого плеча рычага применяется пластина, через отверстие которой проходит рычаг, а сама пластина крепится болтом к торцу оси 29.
При таком соединении деталей рычаг поворачивается вместе с осью и пластиной относительно отверстий оси.
Полость регулятора давления закрывается резиновым защитным чехлом.
Подвеска задних колес автомобилей ВАЗ унифицирована по всем моделям, за исключением переднеприводных. Кроме того, задняя подвеска автомобилей "Универсал" оборудуется более жесткими пружинами.
На автомобиле применяются дисковые, кованные колеса с размером обода, которые крепятся четырьмя болтами: передние к ступице колеса, задние к фланцу полуоси.
Для центрации диска колеса относительно отверстий под болты крепления в ступицу переднего колеса и в полуось ввернуты по два направляющих штифта, которые при монтаже колеса заходят в отверстия диска.
Направляющие штифты одновременно крепят к ступице переднего колеса тормозной диск и его поджимное кольцо, к фланцу полуоси - тормозной барабан.
На периферийной части диска, на границе с ободом, выштампованы четыре удлиненных окна-для вентиляции тормозных механизмов.
К борту диска колеса приваривается точечной сваркой обод глубокого профиля с ассимитричной выемкой для шины.
В ободе выполнено отверстие под вентиль камеры, а на дне выемки обода нанесены размеры в дюймах (5J - 13), завод изготовитель (ВАЗ) и месяц и год изготовления (цифрами).
Шины радиальные, размером 175/70R-13 (модель ИН-25) или 165/80R-13 (модель МИ-166).
Первая цифра обозначает ширину шины в мм (175 или 165), цифры, расположенные за знаком "дробь" есть процентное отношение высоты профиля к его ширине (70 или 80%), R - радиальное строение шины, когда нити корда в слоях каркаса расположены радиально по профилю шины, от одного борта к другому, 13 посадочный диаметр шины в дюймах.
Если в маркировку шины вводится буква S, то она указывает максимальную скорость для данной шины (180 км/ч).
Давление воздуха в шинах размером 175/70R-13 должно быть у передних колес 1,7 кгс/см2, у задних колес 2,0 кгс/см2, а у шин размером 165/80R -13 соответственно 1,6 кгс/см2, и 1,9 кгс/см2.
Дисбаланс шин в сборе с колесами не должен превышать 2600 г/мм.
Дисбаланс проверяют на специальных стендах и устраняют его балансировочными грузиками, которые удерживаются на ободе специальными пружинами.
