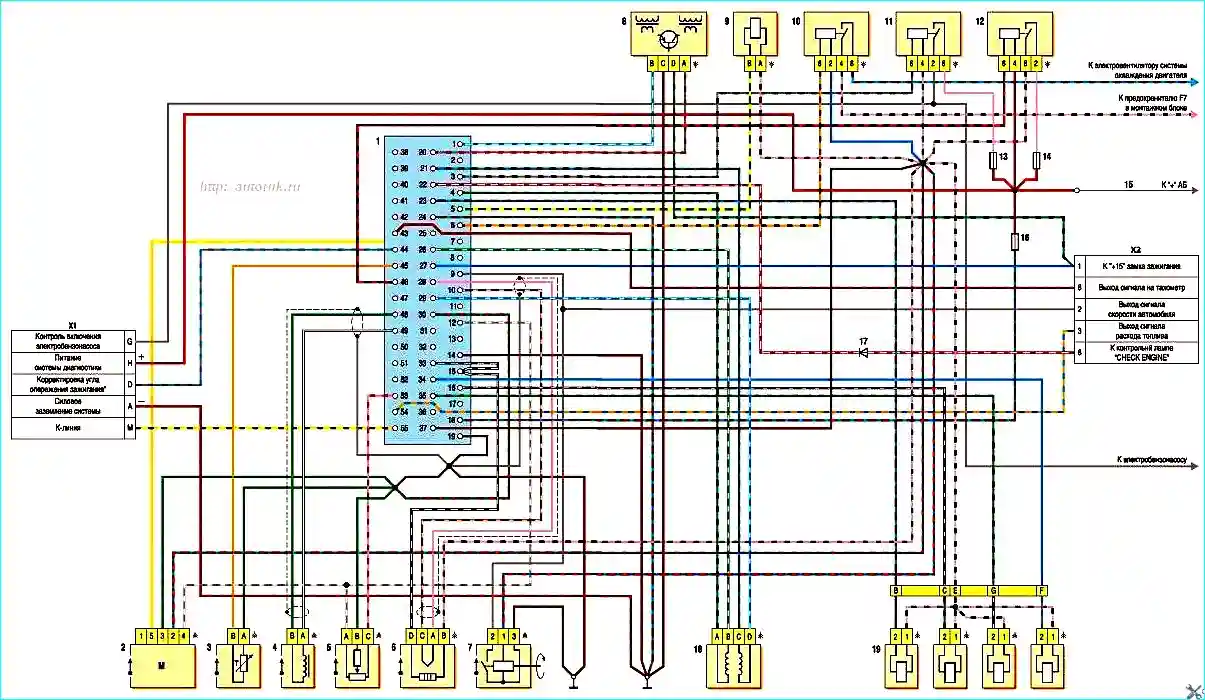

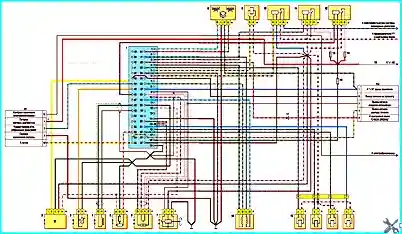

Схема электрических соединений системы управления двигателем ВАЗ-2104 с контроллером «Январь-5.1.3»
1 - разъем контроллера; 2 – датчик массового расхода воздуха; 3 – датчик температуры охлаждающей жидкости; 4 – датчик положения коленчатого вала; 5 – датчик положения дроссельной заслонки; 6 – датчик концентрации кислорода; 7 – датчик скорости; 8 – модуль зажигания; 9 – электромагнитный клапан продувки адсорбера; 10 – реле электровентилятора; 11 – реле электробензонасоса; 12 – главное реле; 13 – предохранитель, защищающий силовую цепь реле электробензонасоса; 14 – предохранитель, защищающий силовые цепи главного реле; 15 – плавкая вставка; 1 – предохранитель, защищающий цепь постоянного питания контроллера; 17 – диод; 18 – регулятор холостого хода; 19 – форсунки; Х1 – колодка диагностики; Х2 – колодка соединения с системой электрооборудования автомобиля.
