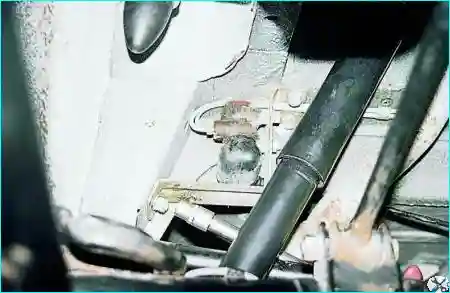

Регулятор давления включен в привод задних тормозов для того, чтобы не допускать повышения давления в этом контуре при уменьшении нагрузки на заднюю ось колес
Иначе возможна блокировка задних колес и их юз. Регулятор давления крепится двумя болтами с пружинными шайбами к кронштейну кузова, причем одно отверстие в кронштейне выполнено овальным, что позволяет регулировать положение регулятора давления.
В действие регулятор давления приводится торсионным рычагом, который крепится к кузову обоймой через резиновую опорную втулку.
Длинное плечо рычага привода регулятора давления соединено шарнирно через стойку с балкой заднего моста, а короткое плечо проходит через отверстие оси и заходит в вырез нижней части поршня регулятора давления. Это плечо передает на поршень колебательное движение балки заднего моста.
В корпус регулятора давления ввернуты штуцеры двух трубопроводов: нижнего для подвода жидкости от главного цилиндра, верхнего для подачи жидкости к колесным цилиндрам задних тормозов.
Работу проводим на смотровой канаве.

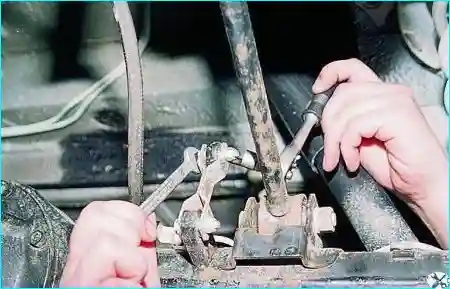

Двумя ключами «на 10» отсоединяем рычаг привода регулятора давления от тяги, соединенной с кронштейном балки заднего моста.

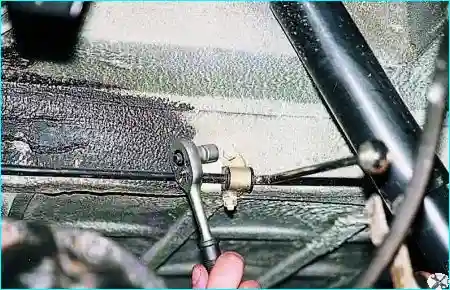

Головкой «на 10» отворачиваем две гайки скобы крепления рычага к кузову.

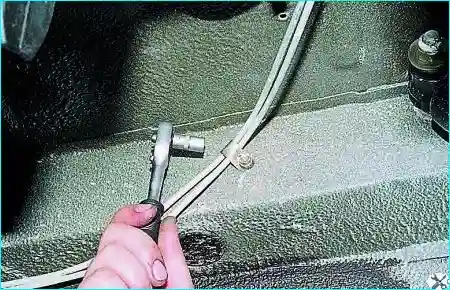

Головкой «на 10» отворачиваем крепление хомута тормозных трубок (рис. 3).
Головкой «на 13» отворачиваем три гайки крепления кронштейна к кузову и два болта крепления регулятора давления к кронштейну.

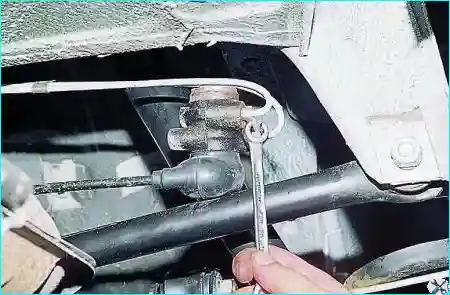

Ключом для прокачки тормозов отворачиваем штуцеры двух тормозных трубок.

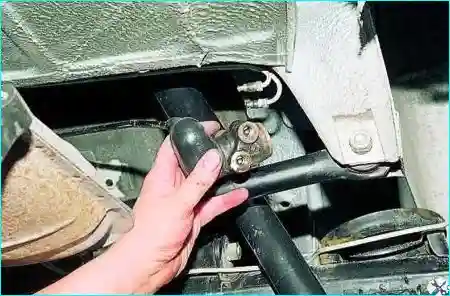

Снимаем регулятор давления с рычагом.

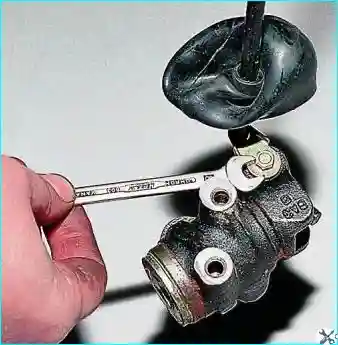

Сдвинув защитный чехол, ключом «на 8» отворачиваем болт крепления скобы рычага к корпусу регулятора.

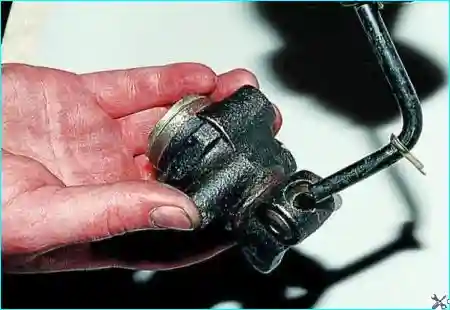

Снимаем рычаг.
Устанавливаем регулятор давления в порядке, обратном снятию. После установки прокачиваем тормозную систему и регулируем его:
- вывешиваем заднюю часть автомобиля. Устанавливаем расстояние 140±5 мм от конца рычага регулятора до продольной балки кузова;
- приподняв резиновый колпачок и ослабив два болта крепления, поворачиваем регулятор до легкого соприкосновения противоположного конца рычага с поршнем, выступающим из регулятора. Удерживая регулятор в этом положении, затягиваем болты его крепления.
Покрыв слоем смазки конец рычага и выступающую часть поршня, устанавливаем резиновый колпачок на место.
Аналогичную работу выполняем в случае, если ослабло крепление регулятора к кронштейну.
