Описание конструкции

Задняя подвеска – зависимая, с винтовыми цилиндрическими пружинами и гидравлическими амортизаторами

Балка заднего моста соединена с кузовом четырьмя продольными (реактивными) и одной поперечной штангами через резинометаллические шарниры одинаковой конструкции (сайлент-блоки).

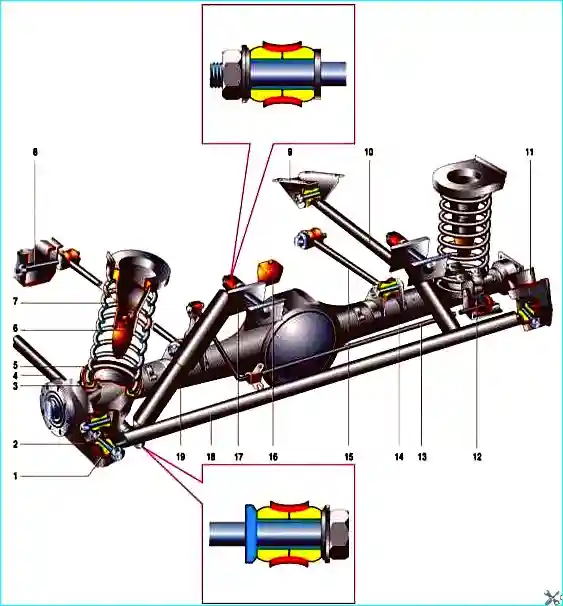

Рис. 1. Элементы задней подвески: 1 распорная втулка; 2 - резиновая втулка; 3 - нижняя изолирующая прокладка пружины; 4 нижняя продольная штанга; 5 - нижняя опорная чашка пружины; 6 буфер хода сжатия; 7 пружина подвески; 8 - болт крепления верхней продольной штанги; 9 кронштейн крепления нижней продольной штанги; 10 нижняя продольная штанга; 11 кронштейн поперечной штанги; 12 - регулятор давления задних тормозов; 13 рычаг привода регулятора давления; 14 балка заднего моста; 15 Дополнительный буфер хода сжатия; 17 верхняя продольная штанга; 16 кронштейн амортизатора; 18 - поперечная штанга; 19 амортизатор

Пружины опираются нижними концами через пластмассовые прокладки на чашки, приваренные к балке заднего моста, а верхними концами – через резиновые виброизолирующие прокладки на чашки кузова.

К чашкам кузова приварены опорные стойки буферов хода сжатия, ограничивающих ход балки.

Дополнительный буфер сжатия установлен на кронштейне над картером редуктора.

Амортизаторы крепятся верхними проушинами к шпилькам на кронштейнах кузова, а нижними – к кронштейнам на балке заднего моста. В проушины амортизаторов вставлены разборные резинометаллические шарниры.

Возможные неисправности подвесок и методы устранения

Шум и стук в подвеске при движении автомобиля:

  1. Неисправны амортизаторы - Замените или отремонтируйте амортизаторы
  2. Ослабли болты, крепящие штангу стабилизатора поперечной устойчивости - Подтяните болты и гайки крепления штанги; при износе резиновых подушек замените их
  3. Износ резинометаллических шарниров рычагов - Замените шарниры
  4. Ослабло крепление амортизаторов или износились резиновые втулки проушин амортизаторов - Затяните болты и гайки крепления, замените втулки в проушине амортизатора
  5. Износ шаровых шарниров рычагов - Замените шаровые шарниры
  6. Повышенный зазор в подшипниках колес - Отрегулируйте зазор или замените подшипники
  7. Большой дисбаланс колес - Отбалансируйте колеса
  8. Деформация обода или диска колеса - Замените диск в сборе с ободом
  9. Осадка или поломка пружины - Замените пружину
  10. Износ резиновых втулок штанг задней подвески - Замените втулки
  11. Стук от «пробоя» подвески вследствие разрушения буферов сжатия - Замените поврежденные буфера
  12. Частые «пробои» задней подвески из-за перегрузки задней оси - Не допускайте перегрузки автомобиля

Не поддаются регулировке углы установки передних колес:

  1. Деформация оси нижнего рычага - Замените ось
  2. Деформация поперечины подвески в зоне передних болтов крепления осей нижних рычагов - Отремонтируйте или замените поперечину
  3. Износ резинометаллических шарниров - Замените шарниры
  4. Деформация поворотного кулака, рычагов подвески или элементов передка кузова - Замените деформированные детали, выправьте элементы передка кузова

Увод автомобиля от прямолинейного движения:

  • Разное давление воздуха в шинах - Установите нормальное давление в шинах
  • Нарушение углов установки передних колес - Отрегулируйте углы установки колес
  • Неправильный зазор в подшипниках ступиц передних колес - Отрегулируйте зазор
  • Деформированы поворотный кулак или рычаги подвески - Замените деформированные детали
  • Неодинаковая упругость пружин подвески - Замените пружину, потерявшую упругость
  • Неполное растормаживание тормозного механизма колеса  - Устраните неисправность
  • Значительная разница в износе шин - Замените изношенные шины
  • Повышенный дисбаланс передних колес - Отбалансируйте колеса
  • Смещение заднего моста из-за деформации штанг задней подвески - Выправьте или замените штанги

Самовозбуждающееся угловое колебание передних колес:

  • Давление воздуха в шинах не соответствует норме - Установите нормальное давление в шинах
  • Увеличенный зазор в подшипниках ступиц колес - Отрегулируйте зазор
  • Не работают амортизаторы - Замените или отремонтируйте амортизаторы
  • Ослабли гайки крепления пальцев шаровых шарниров - Проверьте надежность крепления пальцев шаровых шарниров
  • Нарушение углов установки передних колес - Отрегулируйте углы установки колес
  • Износ резинометаллических шарниров осей рычагов - Замените шарниры
  • Большой дисбаланс колес - Проверьте и отбалансируйте колеса
  • Износ шаровых шарниров - Замените шарниры

Частые "пробои" подвески:

  1. Осадка пружин подвески - Замените пружины новыми
  2. Не работают амортизаторы - Замените или отремонтируйте амортизаторы
  3. Увеличенный зазор в шаровых шарнирах:
  4. Износ трущихся поверхностей деталей шарового шарнира в результате загрязнения, вызванного негерметичностью защитного чехла или его повреждением - Замените шаровой шарнир и защитный чехол

Повышенный износ протектора шин:

  1. Езда на высокой скорости по неровной дороге - Выбирайте скорость в зависимости от состояния дороги.
  2. Слишком резкие разгоны автомобиля с пробуксовкой колес - Избегайте резких разгонов
  3. Частое пользование тормозами с блокировкой колес - Умело пользуйтесь тормозами
  4. Нарушены углы установки колес - Отрегулируйте углы
  5. Повышенный зазор в подшипниках ступиц колес - Отрегулируйте зазор
  6. Перегрузка автомобиля - Не превышайте допустимых нагрузок, указанных в инструкции по эксплуатации
  7. Не выполнялась рекомендуемая схема перестановки колес - Переставляйте колеса согласно инструкции по эксплуатации

Визг шин на виражах:

  1. Ненормальное давление в шинах - Доведите давление до нормы
  2. Неправильная установка углов передних колес - Установите углы
  3. Деформированы поворотный кулак, рычаги подвески, поперечина или элементы передка кузова - Замените деформированные детали, выправьте элементы передка кузова

Неравномерный износ протектора шин:

  1. Повышенная скорость на поворотах - Снижайте скорость
  2. Большие износы шарниров и втулок подвески - Отремонтируйте подвеску
  3. Дисбаланс колес (появление пятен, равномерно расположенных по окружности, на крайних дорожках, а при длительной езде с неотбалансированным колесом и на центральной дорожке) - Отбалансируйте колеса
  4. Неравномерное торможение колес - Отрегулируйте тормозную систему
  5. Не работают амортизаторы - Замените или отремонтируйте амортизаторы
  6. Нарушен угол развала колес (износ внутренних дорожек протектора) - Отрегулируйте угол развала колес
  7. Пониженное давление воздуха в шинах (большой износ по краям протектора) - Установите нормальное давление
  8. Повышенное давление воздуха в шинах (большой износ в средней части протектора) - Установите нормальное давление
  9. Занижено схождение передних колес (износ внутренних дорожек протектора) - Отрегулируйте схождение колес
  10. Увеличено схождение передних колес (износ наружных дорожек протектора) - Отрегулируйте схождение колес

Биение колеса:

Нарушение балансировки колес:

  • - неравномерный износ протектора по окружности - отбалансируйте колеса или замените
  • - смещение балансировочных грузиков и шин при монтаже - отбалансируйте колеса
  • - деформация обода  - выправьте обод или замените новым; отбалансируйте колеса
  • - повреждение шин - замените шину и отбалансируйте колесо

Увеличенный зазор в подшипниках ступиц колес - Отрегулируйте зазор

Подтекание жидкости из амортизатора:

  1. Износ или разрушение сальника штока - Замените сальник
  2. Попадание на уплотнительные кромки сальника посторонних механических частиц - Промойте детали амортизатора, замените или профильтруйте жидкость
  3. Усадка или повреждение уплотнительного кольца резервуара - Замените кольцо
  4. Забоины, риски, задиры на штоке; полный износ хромового покрытия - Замените изношенный или поврежденный шток и сальник
  5. Ослабление гайки резервуара - Подтяните гайку
  6. Повреждение резервуара в зоне уплотнительного кольца - Замените или отремонтируйте резервуар
  7. Чрезмерное количество жидкости в амортизаторе - Обеспечьте требуемое количество жидкости

Недостаточное сопротивление амортизатора при ходе отдачи:

  1. Негерметичность клапана отдачи или перепускного клапана - Замените поврежденные детали клапанов или устраните их неисправности
  2. Поломка или залегание в канавке поршневого кольца - Замените кольцо или устраните его залегание в канавке
  3. Недостаточное количество жидкости из-за утечки - Замените поврежденные детали и залейте жидкость
  4. Задиры на поршне или цилиндре - Замените поврежденные детали, замените жидкость
  5. Износ отверстия направляющей втулки - Замените направляющую втулку
  6. Жидкость загрязнена механическими примесями - Промойте все детали, замените жидкость
  7. Осадка пружины клапана отдачи - Замените пружину

Недостаточное сопротивление амортизатора при ходе отдачи:

  1. Негерметичность клапана сжатия - Замените поврежденные детали или устраните их неисправности
  2. Недостаточное количество жидкости из-за утечки - Замените поврежденные детали и залейте жидкость
  3. Износ направляющей втулки и штока - Замените изношенные детали новыми
  4. Жидкость загрязнена механическими примесями - Промойте все детали, замените жидкость
  5. Износ или разрушение дисков клапана сжатия - Замените диски

Стуки и скрипы амортизаторов:

  1. Износ резиновых втулок в проушинах - Замените втулки
  2. Деформация кожуха в результате ударов - Замените или отремонтируйте кожух
  3. Недостаточное количество жидкости из-за утечки - Замените поврежденные детали, залейте жидкость
  4. Ослабление гаек резервуара, поршня - Подтяните гайки
  5. Заедание поршня из-за деформации цилиндра, резервуара или штока - Замените или выправьте детали
  6. Ослабление гаек крепления амортизаторов - Подтяните гайки
  7. Поломка деталей амортизаторов - Замените поврежденные детали новыми
