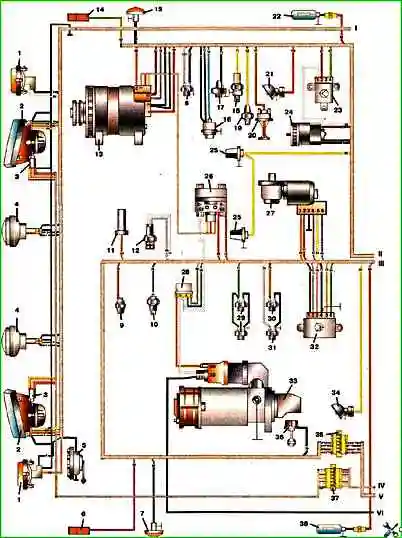

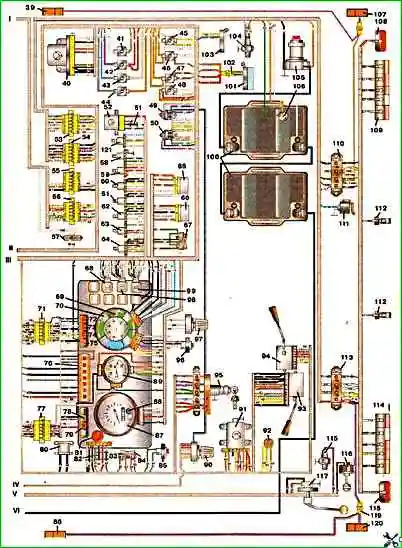

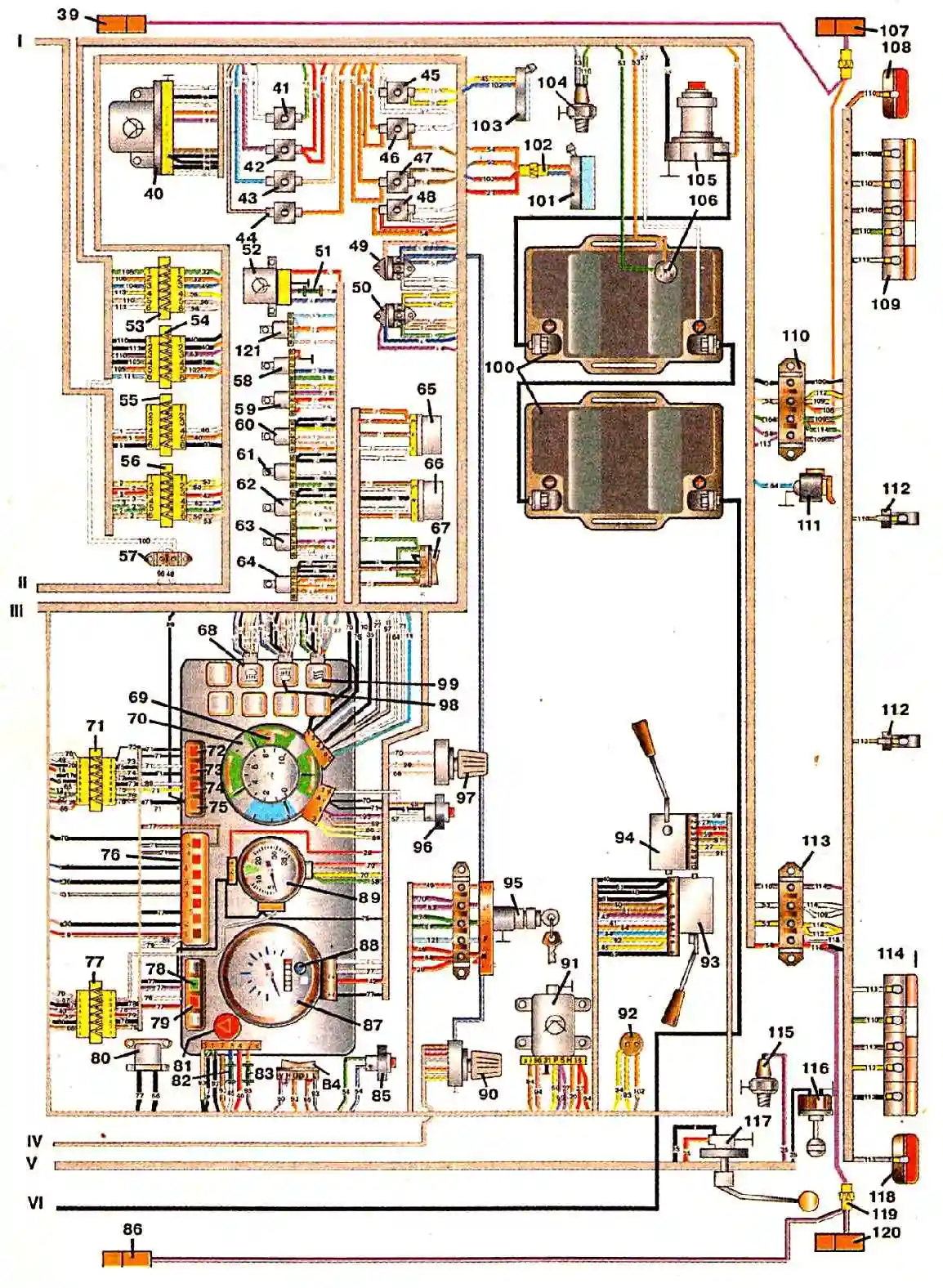

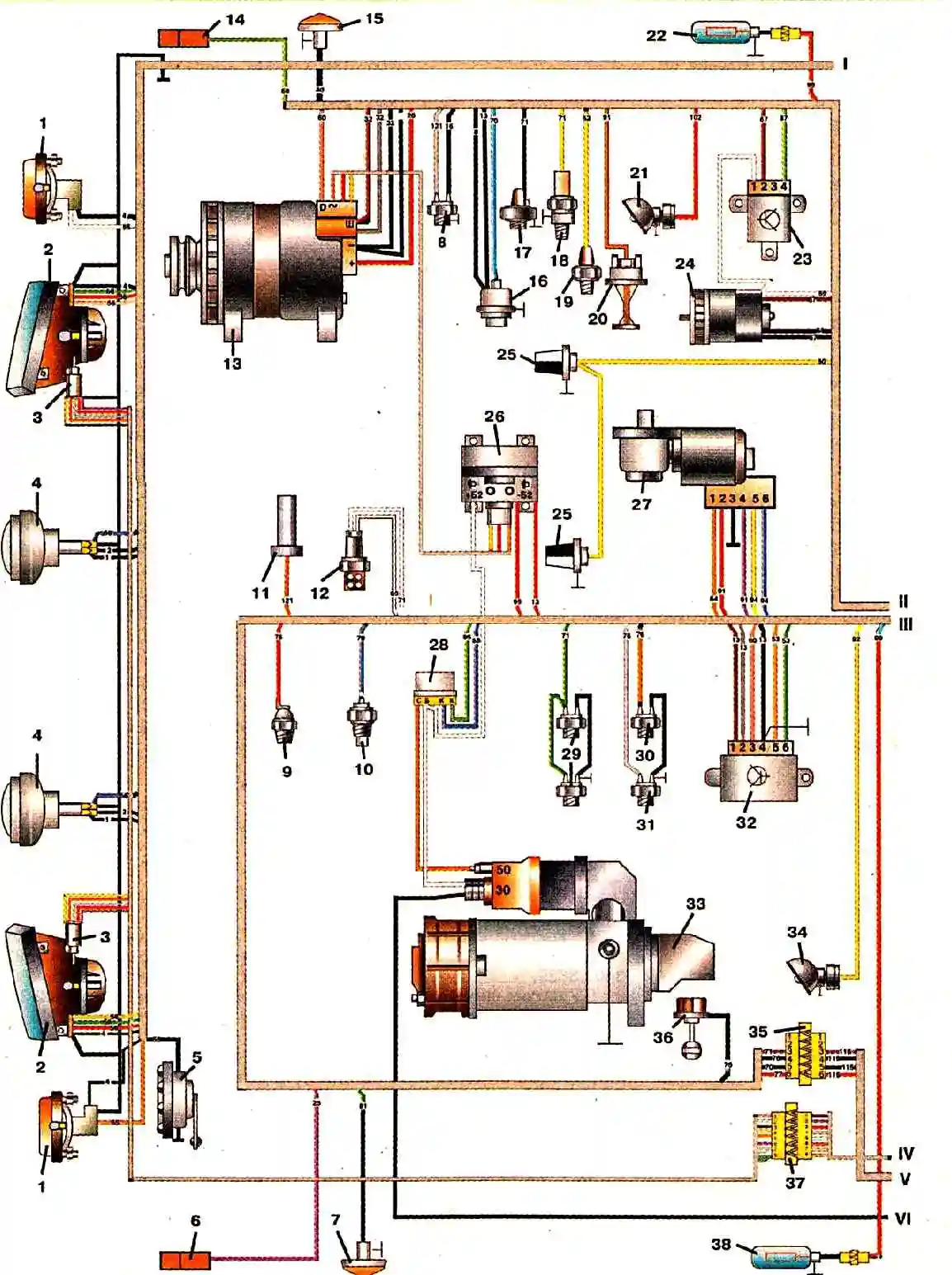

Схема электрооборудования автомобиля ЗИЛ-5301

Схема электрооборудования автомобиля ЗИЛ-5301

1 - передние указатели поворота левый 4619.3726 и правый 4609.3726; 5 - электрический звуковой сигнал 20.3721-01 или С3-3В; 9 - датчик сигнализатора перегрева охлаждающей жидкости ТМ111; 13 - генератор 2022.3771; 19 - датчик сигнализатора уровня охлаждающей жидкости ДКУ1.М; 23 — электронный блок регулятора частоты вращения вентилятора РОВ2.МС; 27 - электродвигатель стеклоочистителя 35.5205; 32 - регулятор напряжения 42.3702 или 206-3702 или 207.3702; 39 и 86 — боковые средние маркерные фонари 43.3731; 46 - кнопочный термобиметаллический предохранитель на 20 А129.3722;

57, 110 и 113—соединительные панели; 61 - реле включения свечи электрофакельного устройства 111.3747 или 90.3747, или 851.3747; 65 - термореле электрофакельного устройства 12.3741; 69 — сигнализатор состояния генераторной установки; 74 - сигнализатор падения давления масла 2202.3803-23;

79 - сигнализатор резервного остатка топлива 2202.3803-19; 85 - дистанционный выключатель аккумуляторных батарей 11.3704; 90 - блок управления электрокорректора БУК021; 94 - переключатель стеклоочистителя 9912.3709; 98 - выключатель противотуманного заднего фонаря 3832.3710- 02.04; 103 - фонарь кабины ПК142; 107 и 120 — боковые задние маркерные фонари 43.3731; 112 - фонари освещения номерного знака ФП134; 2 - фары головного света 6002/6012.3711 или 68/681.3711; 6 и 14- боковые передние маркерные фонари 43.3731; 10 -датчик температуры охлаждающей жидкости ТМ100-В или 2442.38.28 или ТМ100В-01 или ТМ100В-К; 16 - датчик указателя давления масла 18.3829 или ММ355; 20 - электродвигатель 11.5208 стеклоомывателя; 24 - электродвигатель отопителя кабины МЭ272-Б; 28 - пусковой контактор стартера 59.3747; 33 -стартер 20.3708 или СТ142Н; 40 - прерыватель РС950С указателей поворота;

48 - кнопочный термобиметаллический предохранитель на 30 А 291.3722; 58 - реле автоматического отключения стартера 111.3747-10 или 90.3747-22 или 853.3747; 62 - реле противотуманных фар и заднего противотуманного фонаря 111.3747, или 90.3747, или 851.3747; 66 - прерыватель сигнализатора стояночного тормоза РС492; 70 - комбинация приборов 36.3801; 75 - сигнализатор включения электрофакельного устройства 2202.3803-17; 80 - зуммер неисправности тормозной системы 733.3747-01; 87 - спидометр 48.3802; 91 - электронный блок управления стеклоочистителем и омывателем 92.3761 (устанавливается на автобус);

95 - выключатель 20.3704 приборов и стартера; 99 - выключатель нагревательных элементов зеркал заднего вида 3802.3710-02.23; 108 и 118 - задние габаритные фонари 35.3731; 3 - электропривод корректора фар ЭПКО22; 7 и 15 - фонари бокового указателя поворота 5702.3726; 11 — электромагнит отключения подачи топлива; 17- датчик сигнализатора засорения воздушного фильтра 13.3839; 21 и 34 - подкапотные лампы ПД308-А; 25 - передние контурные фонари 36.3731; 29 - выключатели сигналов торможения передних и задних тормозов 2802.3829 или 3402.3829; 35, 37, 53, 54, 55, 56, 71, 77, 102 и 119 — соединительные клеммы; 41, 43, 44 45 и 47 - кнопочные термобиметаллические предохранители на 10 А 292.3702; 49 и 50 - блоки термобиметаллических кнопочных предохранителей 13.3722-01 на 7,5 Ах2; 51, 82 и 183 - плавкие предохранители соответственно 2 А ПР118Б-01, 6 А ПРII9-01 и 10АПР119Б-01; 59 - реле управления стеклоочистителем 111.3747 или 90.3747; 63 - реле сигналов торможения 111.3747, или 90.3747, или 851.3747; 67 - переключатель отопителя кабины 11147-04.11; 72 - сигнализатор засорения воздушного фильтра 2202.3803-20; 76 - блок контрольных сигнализаторов тормозной системы 2302.3803-21; 81 - выключатель аварийной световой сигнализации 24.3710; 88 - сигнализатор дальнего света фар; 92 - розетка переносной лампы 47К-0; 96 - выключатель электрофакельного устройства 11.3704-01; 100 - аккумуляторные батареи 6СТ-11ОАЗ; 104 - выключатель фонаря заднего хода В3Х-1 или ВК403 или 5217.3710 или В12.3710;

  • 105 - дистанционный выключатель аккумуляторных батарей 1312.3737; 109 и 114— соответственно левый и правый задние фонари 1711.3716 или 1102.3736; 115 -датчик сигнализатора включения стояночного тормоза ММI 24д или 2702.3829; 116 - выключатель сигнализатора критического падения уровня тормозной жидкости в бачке гидропривода тормозов заднего моста; 121 — реле противоугонного устройства 111.3747, или 90.3747, или 851.3747 4 - противотуманные фары ФГ 152-АБ; 8 — выключатель противоугонного устройства 2802.3829 или 3402.3829; 12 - свеча электрофакельного устройства ЭФП-8101500;
  • 18 - датчик сигнализатора аварийного давления масла 2602.3829 или В10.3829 или 3202.3829 или ДЕ-М; 22 и 38 - нагреватели зеркал; 26 - трансформаторно-выпрямительный блок 1212.3759 или 3797.001; 30 и 31 - датчики падения давления воздуха в контуре передних и задних тормозов 2702.3829;
  • 36 - выключатель сигнализатора критического падения уровня тормозной жидкости в бачке гидропривода тормозов передней оси; 42 - кнопочный термобиметаллический предохранитель на 15 А293.3702; 52 — электронный блок сигнализатора уровня охлаждающей жидкости в системе охлаждения двигателя СКУ1.МС;
  • 60 - реле отключения обмотки возбуждения генератора 111.3747 или 90.3747; 64 - реле отопителя 111.3747, или 90.3747, или 851.3747; 68 - выключатель противотуманных фар 3802.3710-02.03 (при их установке); 73 - сигнализатор критического уровня охлаждающей жидкости в системе охлаждения двигателя;
  • 78 - сигнализатор указателей поворота 2202.3803-07; 84 - переключатель габаритных огней и фар головного света П147-07.04; 89 - тахометр 2541.3813; 93 - комбинированный переключатель света 1112.3769; 97 - переменный резистор ВК41 6-Б-01; 101 — плафон кабины 111.3714 или 0026.02.3714; 106 — датчик температуры электролита;
  • 111 - розетка переносной лампы ПС400; 117 - датчик указателя уровня топлива 5302.3827;

Примечание. Цифры на проводах обозначают номера позиций агрегатов, к которым они подсоединены через жгут проводов
