Установка гибкого вала спидометра ЗИЛ-5301 по каталогу

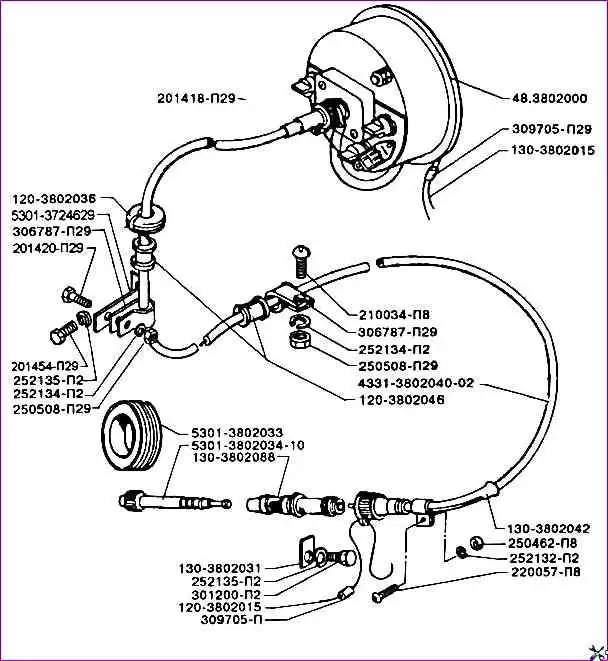

На рисунке представлены места установки деталей и их обозначения по каталогу запасных частей.

Смотрим по рисунку и в таблице указана расшифровка детали.

 Установка гибкого вала спидометра ЗИЛ-5301 по каталогу

Детали установки привода спидометра автомобиля ЗИЛ-5301 по каталогу

120-3802015

Проволока пломбы датчика спидометра

120-3802036

Втулка гибкого вала спидометра проходная

120-3802046

Втулка

130-3802015

Проволока пломбы

130-3802031

Стопор штуцера

130-3802042

Направляющая гибкого вала спидометра

130-3802088

Штуцер ведомой шестерни привода спидометра

201418-П29

Болт

201420-П29

Болт

201454-П29

Болт

210034-П8

Болт

220057-П8

Винт

250462-П8

Гайка

250508-П29

Гайка

252132-П2

Шайба пружинная

252134-П2

Шайба пружинная

252135-П2

Шайба пружинная

301200-П2

Болт

306787-П29

Хомут

309705-П29

Пломба

4331-3802038-01

Вал гибкий спидометра с направляющей в сборе

4331-3802040-02

Вал гибкий спидометра

48.3802000

Спидометр в сборе

5301-3724629

Кронштейн крепления хомута

5301-3802033

Червяк привода спидометра

5301-3802034-10

Шестерня ведомая привода спидометра в сборе
