Щиток приборов автомобиля ЗИЛ-5301 каталог
На щитке приборов установлены указатели, лампы сигнализаторы и выключатели

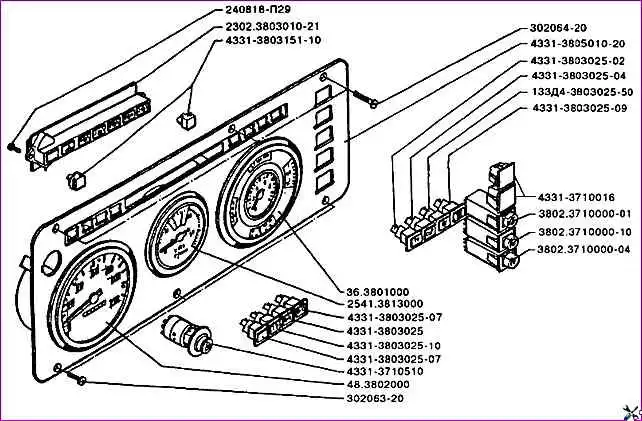

На рисунке представлены места установки деталей и их обозначения по каталогу запасных частей.
Смотрим по рисунку и в таблице указана расшифровка детали.
Детали сборки щитка приборов автомобиля ЗИЛ-5301 по каталогу
№ детали - Наименование детали
- 133Д4-3803025-50 - Сигнализатор критического уровня охлаждающей жидкости, 2202.3803-50
- 2302.3803010-21 - Блок сигнализаторов в сборе
- 240818-П29 - Винт
- 2541.3813000 - Тахометр электронный 2541.3813 в сборе
- 302063-20 - Винт
- 302064-20 - Винт
- 36.3801000 - Комбинация приборов
- 3802.3710000-01 - Выключатель противотуманных фар 3802.3717-02.03
- 3802.3710000-04 - Выключатель нагревателя зеркала заднего вида 3802.3710-02.23
- 3802.3710000-10 - Выключатель противотуманного заднего фонаря 3802.3710-02.04
- 4331-3710016 - Заглушка выключателя
- 4331-3710510 - Выключатель аварийной световой сигнализации
- 4331-3803025 - Сигнализатор включения сигналов поворота 2202.3803-07
- 4331-3803025-02 - Сигнализатор включения предпускового подогрева двигателя 2202.3803-17
- 4331-3803025-04 - Сигнализатор падения давления масла в двигателе 2202.3803-23
- 4331-3803025-07 - Сигнализатор резервный 2202.3803-32
- 4331-3803025-09 - Лампа контрольная 2202.3803-20
- 4331-3803025-10 - Сигнализатор резервного уровня топлива в баке 2202.3803-19
- 4331-3803151-10 - Вставка крепежная
- 4331-3805010-20 - Щиток приборов, 18.3805
- 48.3802000 - Спидометр в сборе
