Корректор по наддуву ЗИЛ-5301

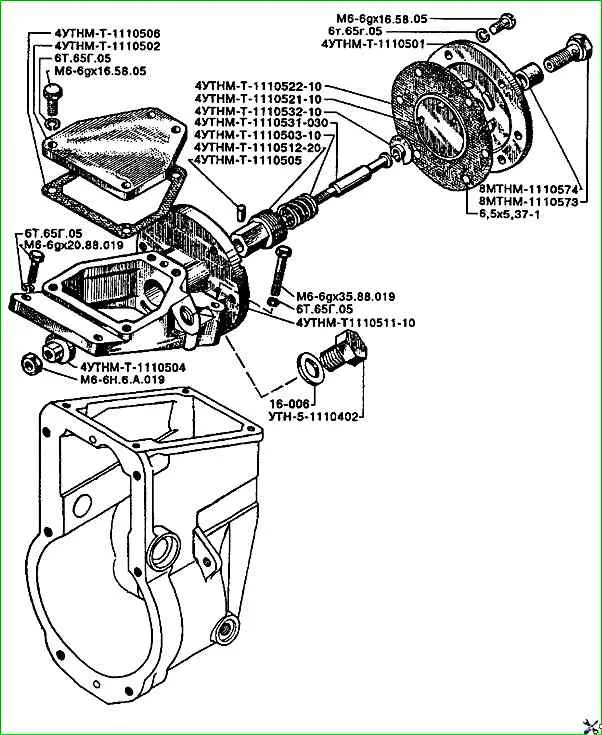

 На рисунке представлены места установки деталей и их обозначения по каталогу запасных частей

Смотрим по рисунку и в таблице указана расшифровка детали

Корректор по наддуву ЗИЛ-5301(каталог)

Детали корректора по наддуву ТНВД  дизеля Д-245 по каталогу

№детали Название детали

16-006 Прокладка

3М6-6gх16.58.05 Болт

3М6-6gх20.58.019 Болт

3М6-6gх35.88.019 Болт

4УТНМ-Т-1110500-01 Корректор по наддуву в сборе

4УТНМ-Т-1110501 Крышка

4УТНМ-Т-1110502 Крышка

4УТНМ-Т-1110503-10 Пружина

4УТНМ-Т-1110504 Упор

4УТНМ-Т-1110505 Штифт

4УТНМ-Т-1110506 Прокладка

4УТНМ-Т-1110511-10 Корпус

4УТНМ-Т-1110512-20 Втулка

4УТНМ-Т-1110521-10 Диафрагма

4УТНМ-Т-1110522-10 Тарелка

4УТНМ-Т-1110531-30 Шток

4УТНМ-Т-1110532-10 Тарелка

6,5х5,37-1 Заклепка

6М6-6gх20.58.05 Винт

6Т.65Г.05 Шайба

8МТНМ-1110573 Болт штуцера

8МТНМ-1110574 Втулка защитная

М6-6gх16.58.05 Болт

М6-6gх20.88.019 Болт

М6-6gх35.88.019 Болт

М6-6Н.6А.019 Гайка

УТН-5-1110402 Пробка
