Замена элементов мультимедийной и навигационной систем автомобиля Лада Веста
Радиоприемник и проигрыватель звуковых файлов, оборудование мультимедийное навигационное
На автомобиле Лада Веста устанавливается радиоприемник и проигрыватель звуковых файлов или комплектуется оборудованием мультимедийным навигационным
Работы по снятию и установке этих аппаратов одинаковые.
Подготавливаем автомобиль для выполнения работ.
Поднимаем капот и отсоединяем минусовую клемму от аккумулятора.

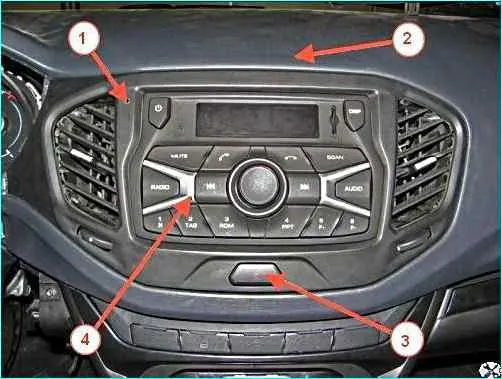

Отсоединяем центральную накладку 1, рисунок 1, от панели 2 приборов, преодолев сопротивление фиксаторов.
Отсоединяем разъем жгута проводов панели приборов от разъема кнопки 3 аварийной сигнализации, установленной на центральной накладке, и снимаем центральную накладку панели приборов.

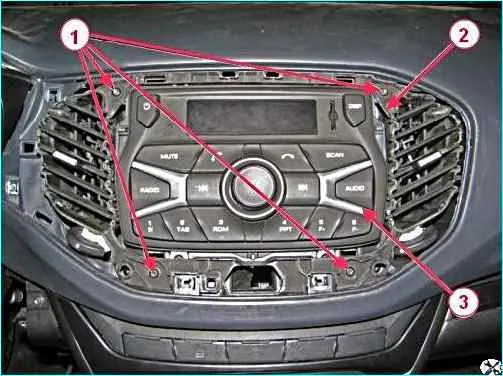

С помощью насадки Т20 и отвертки отворачиваем четыре винта 1, рисунок 2, самонарезающих и снимаем центральное сопло 2 вентиляции кузова.

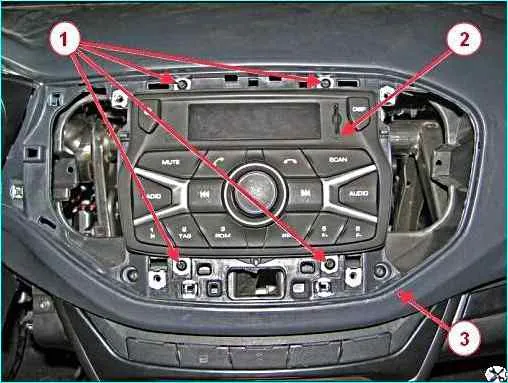

С помощью насадки Т20 и отвертки отворачиваем четыре винта 1, рисунок 3, самонарезающих и извлекаем радиоприемник и проигрыватель звуковых файлов 2 из гнезда панели 3 приборов.

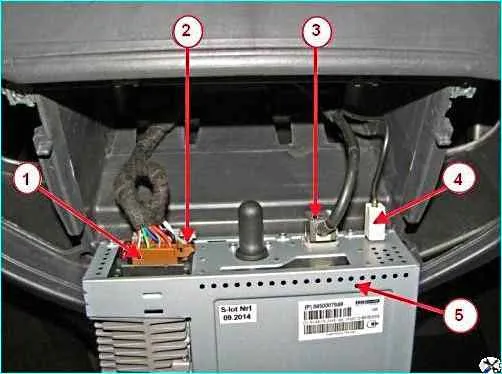

Отсоединяем колодки 1 и 2, рисунок 4, жгута проводов панели приборов от разъемов радиоприемника и проигрывателя звуковых файлов 5.
Отсоединяем разъемы 3 кабеля USB и 4 кабеля антенны от разъемов радиоприемника и проигрывателя звуковых файлов.
Отсоединяем разъем кабеля блока управления мультимедийной системой на рулевом колесе (при наличии) от разъемов радиоприемника и проигрывателя звуковых файлов.
После этого снимаем радиоприемник и проигрыватель звуковых файлов.
Устанавливаем радиоприемник и проигрыватель звуковых файлов в порядке обратном снятию.
Во время установки радиоприемника в гнездо панели приборов контролировать уход проводов в соответствующие отверстия панели приборов в целях исключения их пережатия.
Снятие и установка антенны

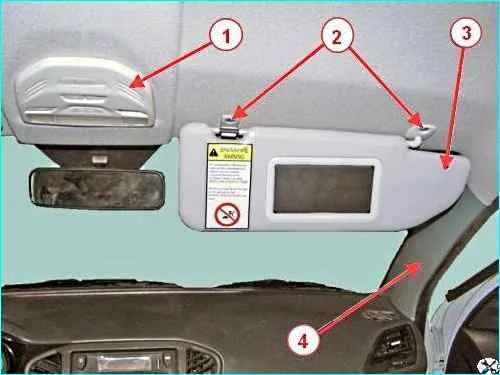

Снимаем плафон 1, рисунок 5, освещения салона в соответствии со статьей «Снятие и установка плафонов».
С помощью насадки Т20 и отвертки откручиваем два винта 2 и снимаем козырек 3 противосолнечный правый.
С помощью плоской отвертки снимаем обивку 4 стойки ветрового окна правую, преодолев сопротивление держателей.

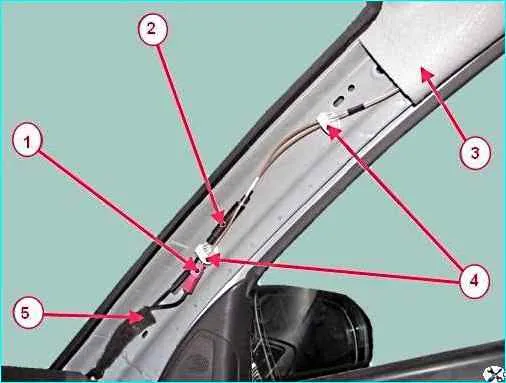

Отсоединяем разъемы 1 и 2, рисунок 6, кабеля антенны от разъемов жгута 5 панели приборов.
Извлекаем кабель антенны из двух элементов 4 крепления на правой стойке ветрового окна.

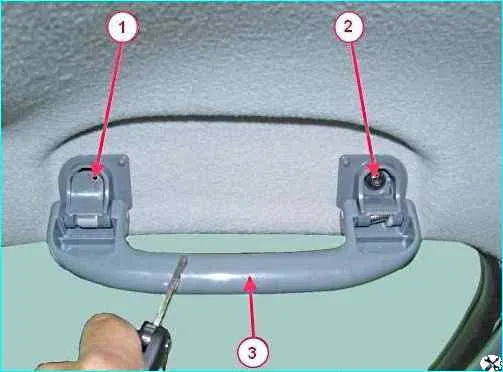

С помощью отвертки снимаем две заглушки 1, рисунок 7, поручня правого переднего.
Применив насадку Т20 и отвертку, отворачиваем два винта 2 и снимаем поручень 3 правый передний.

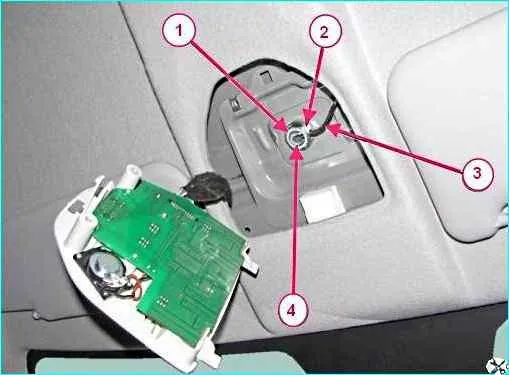

Головкой на 22 отворачиваем гайку 1, рисунок 8, крепления антенны к панели крыши, снять шайбу 2.
Осторожно отгибаем правую переднюю часть обивки крыши, избегая перегибов обивки.
Плоской отверткой отсоединяем два хомута крепления кабеля антенны к кузову.

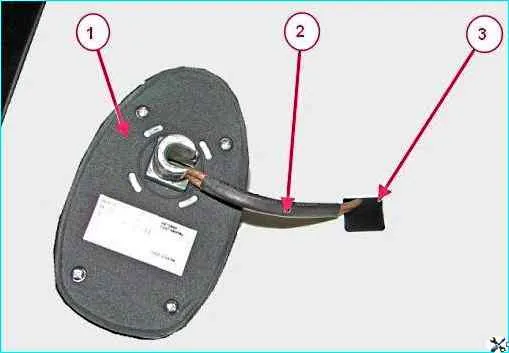

Извлекаем антенну 1, рисунок 9, из отверстия 3 в панели крыши совместно с кабелем 2 антенны.
Установку антенны с кабелем антенны в сборе выполнять в порядке обратном снятию.
Снятие и установка громкоговорителей рассмотрена в статье по ремонту дверей.
Снятие и установка (ЦБКЭ) центрального блока кузовной электроники
Подготавливаем автомобиль к выполнению работ.
Отключаем минусовую клемму аккумулятора.
Демонтируем корпус вещевого ящика панели приборов

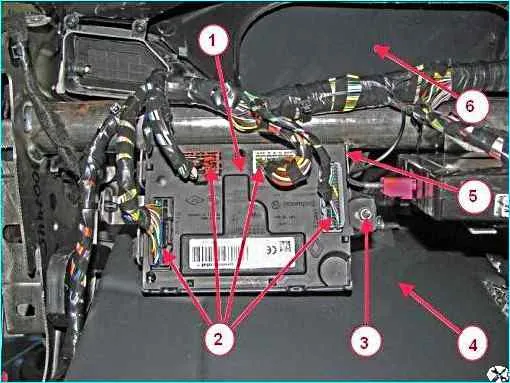

Отсоединяем от ЦБКЭ 1, рисунок 1, четыре разъема 2 жгута проводов панели приборов.
Головкой на 8 отворачиваем гайку 3 крепления ЦБКЭ к кронштейну 5 поперечины панели 6 приборов.
Отсоединяем блок ЦБКЭ от кронштейна поперечины панели приборов и снимаем с автомобиля.
Установку ЦБКЭ на автомобиль выполнять в порядке обратном снятию.
Снятие и установка блока "ЭРА ГЛОНАС"
Подготавливаем автомобиль для выполнения работ. Отключаем минусовую клемму аккумулятора.
Снимаем корпус вещевого ящика панели приборов.

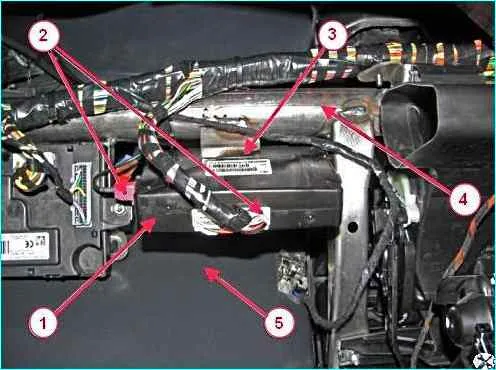

Отсоединяем от блока 1, рисунок 11, "ЭРА ГЛОНАС" два разъема 2 жгута проводов панели приборов.
Отсоединяем блок "ЭРА ГЛОНАС" от кронштейна 3 поперечины 4 панели приборов и снимаем с автомобиля.
Установку блока "ЭРА ГЛОНАС" на автомобиль выполняем в порядке обратном снятию.
