Маркировка жиклеров определяется расходом, который замеряется с помощью микроизмерителей.

Настройка микроизмерителей осуществляется по эталонным жиклерам.

Условный расход топливного жиклера определяется по эталонному жиклеру по специальной методике

Контролю в процессе эксплуатации не подлежит.

Сборка карбюратора ВАЗ-2108

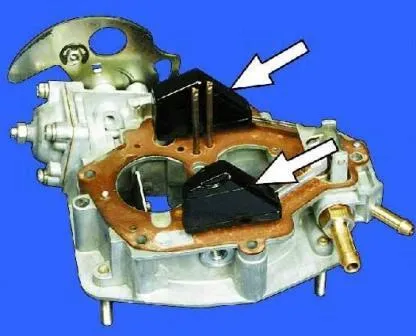

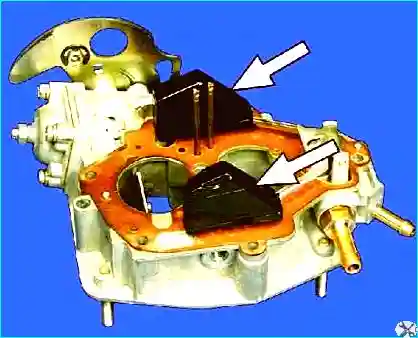

Поплавок должен свободно, без заеданий, поворачиваться на оси и не задевать стенки поплавковой камеры.

В противном случае отрегулируйте положение поплавка

Сборка карбюратора ВАЗ-2108

Игла клапана должна свободно перемещаться в гнезде.

Момент затяжки седла клапана 15 Нм (1,5 кгсм).

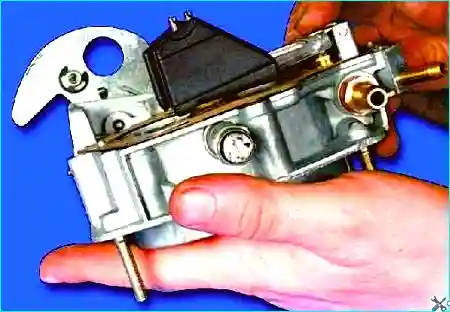

Сборка карбюратора ВАЗ-2108

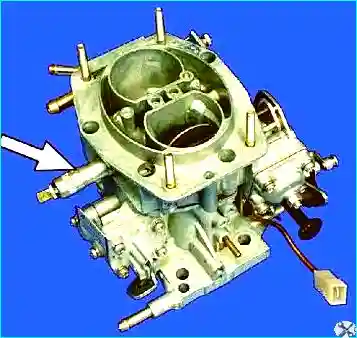

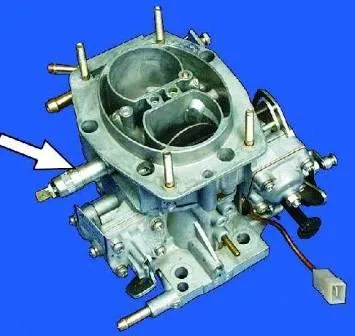

Момент затяжки электромагнитного клапана 4 Нм (0,4 кгсм).

Сборка карбюратора ВАЗ-2108

Установите жиклеры в соответствии с нанесенной на них маркировкой.

Сборка карбюратора ВАЗ-2108Сборка карбюратора ВАЗ-2108

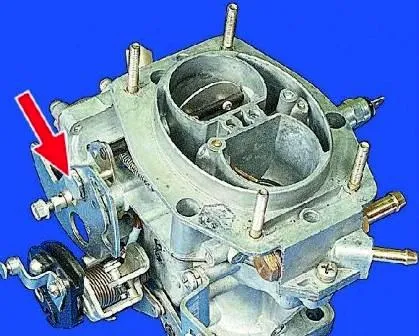

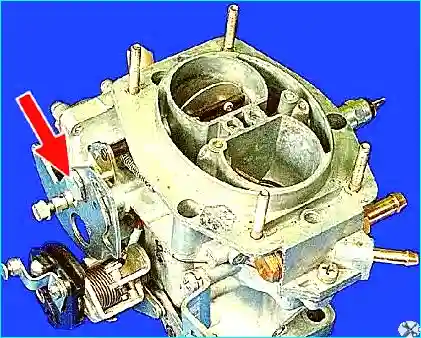

Если снимался рычаг привода воздушной заслонки, перед заворачиванием оси рычага нанесите на ее торец и верхние витки резьбы герметик типа УГ-9.

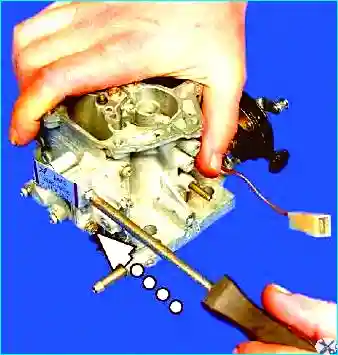

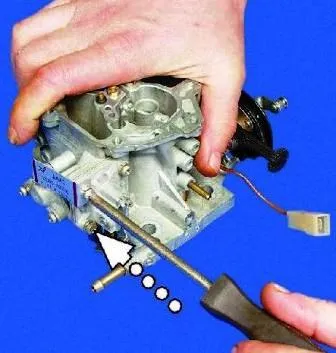

При сборке ускорительного насоса наживите винты крепления крышки, нажмите до упора на рычаг привода насоса и в таком положении окончательно заверните винты крепления крышки

Отрегулируйте пусковое устройство и проверьте работу механизма блокировки второй камеры.

Тарировочные данные карбюратора

Параметр

Первая

камера

Вторая

камера

диаметр смесительной камеры, мм

32

32

диаметр диффузора, мм

21

23

Главная дозирующая система:

маркировка топливного жиклера

маркировка воздушного жиклера



97,5

165



97,5

125

Тип эмульсионной трубки

23

Система холостого хода и переходные системы:

маркировка топливного жиклера

маркировка воздушного жиклера



42

170



50

120

Эконостат:

условный расход топливного жиклера



-



60

Экономайзер мощностных режимов:

маркировка топливного жиклера

усилие сжатия пружины при высоте 9,5 мм, Н



40

1,5+10%



-

-

Ускорительный насос:

маркировка распылителя

маркировка кулачка

подача топлива за 10 циклов, см3



35

7

11,5



40

-

11,5

Пусковые зазоры:

воздушной заслонки, мм

дроссельной заслонки, мм



3+0,2

0,85



-

-

диаметр отверстия для вакуумного корректора, мм

1,2

-

диаметр отверстия игольчатого клапана, мм

1,8

диаметр отверстия перепуска топлива в бак, мм

0,7

диаметр отверстия вентиляции картера двигателя, мм

1,5

-
