Регулировка уровня топлива в поплавковой камере карбюратора 2108
Снимите воздушный фильтр. Отсоедините тягу воздушной заслонки, провод от электромагнитного клапана и топливопроводы подачи и слива топлива

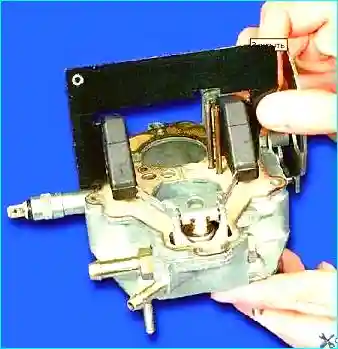

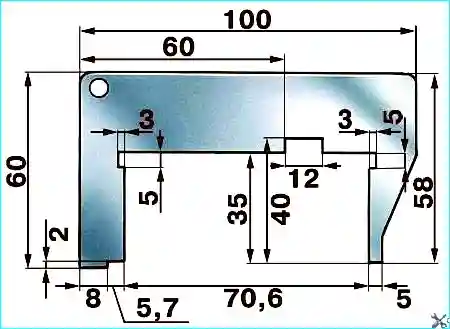

Расположив крышку карбюратора в горизонтальном положении поплавками вверх, установите на нее шаблон
Между шаблоном и поплавками по контуру должен быть зазор не более 1,0 мм.
Если зазор неравномерный или отличается от указанного, отрегулируйте его подгибанием язычка или рычагов поплавка.

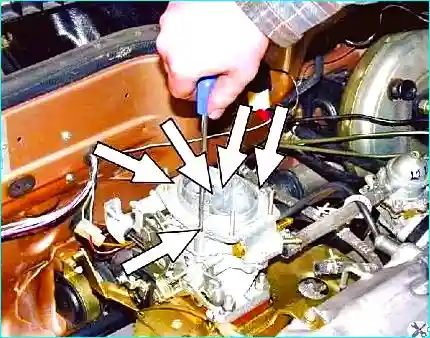

Отверните пять винтов крепления крышки карбюратора.

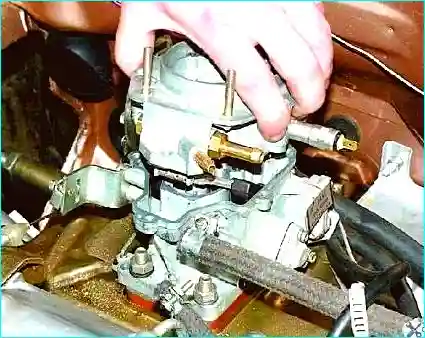

Снимите крышку карбюратора.
Переверните крышку и установите ее горизонтально (поплавками вверх).
Зазоры между выступами на нижних поверхностях поплавков и прокладкой, плотно прижатой к привалочной поверхности крышки, должны быть одинаковы у обоих поплавков и составлять 0,5—1 мм.

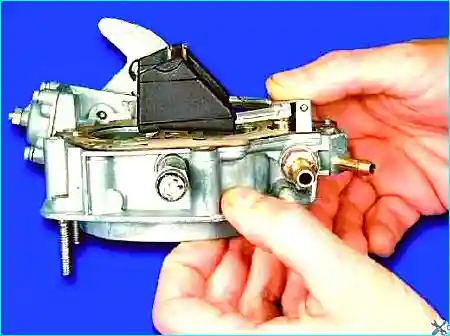

При этом на повернутой вертикально крышке линии разъемов пресс-формы на поплавках должны быть параллельны поверхности крышки.

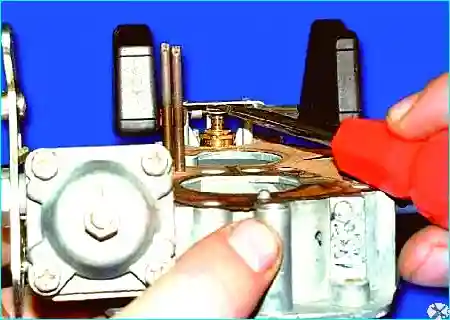

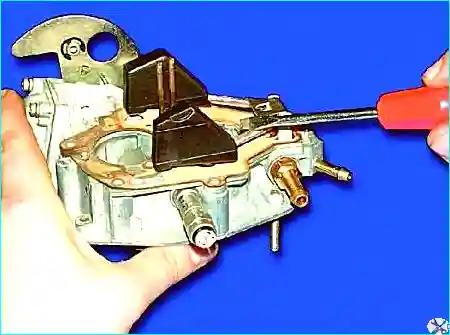

Если линии от разъемов пресс-формы непараллельные поверхности крышки, а зазоры между поплавками и прокладкой не соответствуют норме или неодинаковы, отрегулируйте их подгибанием рычагов поплавков и...
язычка, упирающегося в хвостовик иглы запорного клапана
