Работа карбюратора 2108

Принцип работы карбюратора 2108 - 21083

Карбюратор служит для создания топливо-воздушной эмульсии, в зависимости от условий и заданных режимов работы цилиндров двигателя

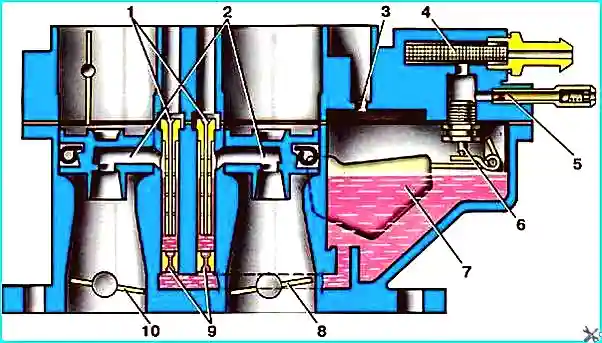

Рис. 1. Схема главных дозирующих систем: 1 - главные воздушные жиклеры с эмульсионными трубками; 2 - распылители первой и второй камер; 3 - балансировочное отверстие; 4 - топливный фильтр; 5 - патрубок с калиброванным отверстием слива части топлива в топливный бак; 6 - игольчатый клапан; 7 - поплавок; 8 - дроссельная заслонка второй камеры; 9 - главные топливные жиклеры; 10 - дроссельная заслонка первой камеры

Главная дозирующая система

Топливо через сетчатый фильтр 4 (рис. 1) и игольчатый клапан 6 подается в поплавковую камеру.

Из поплавковой камеры топливо поступает через главные топливные жиклеры 9 в эмульсионные колодцы и смешивается с воздухом, выходящим из отверстий эмульсионных трубок 1, которые изготовлены заодно с главными воздушными жиклерами.

Через распылители 2 топливно-воздушная эмульсия попадает в малые и большие диффузоры карбюратора.

Дроссельные заслонки 8 и 10 соединены между собой таким образом, что вторая камера начинает открываться, когда первая уже открыта на 2/3 величины.

Система холостого хода

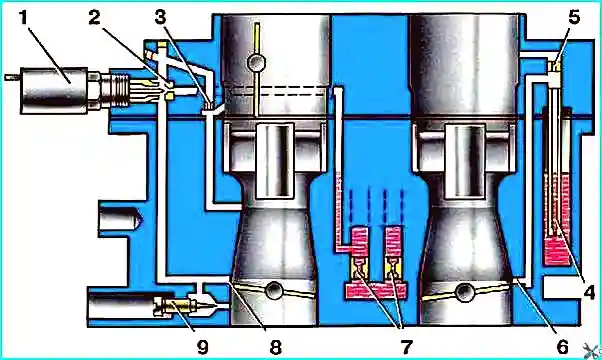

Рис. 2. Схема системы холостого хода и переходных систем: 1 - электромагнитный запорный клапан; 2 - топливный жиклер холостого хода; 3 - воздушный жиклер холостого хода; 4 - топливный жиклер переходной системы второй камеры; 5 - воздушный жиклер переходной системы второй камеры; 6 - выходное отверстие переходной системы второй камеры; 7 - главные топливные жиклеры; 8 - щель переходной системы первой камеры; 9 - регулировочный винт качества (состава) смеси

Забирает топливо из эмульсионного колодца после главного топливного жиклера 7 (рис. 2).

Топливо подводится к топливному жиклеру 2 с электромагнитным запорным клапаном 1, на выходе из жиклера смешивается с воздухом, поступающим из проточного канала и из расширяющейся части диффузора (для обеспечения нормальной работы карбюратора при переходе на режим холостого хода).

Эмульсия выходит под дроссельную заслонку через отверстие, регулируемое винтом 9 содержания окиси углерода (СО) в отработавших газах.

Переходные системы

При открытии дроссельных заслонок карбюратора до включения главных дозирующих систем топливновоздушная смесь поступает:

– в первую смесительную камеру через жиклер 2 холостого хода и вертикальную щель 8 переходной системы, находящуюся на уровне кромки дроссельной заслонки в закрытом положении;
– во вторую смесительную камеру через выходное отверстие 6, находящееся чуть выше кромки дроссельной заслонки в закрытом положении.

Топливо поступает из жиклера 4 через трубку, смешивается с воздухом из жиклера 5, поступающим через проточный канал.

Экономайзер мощностных режимов

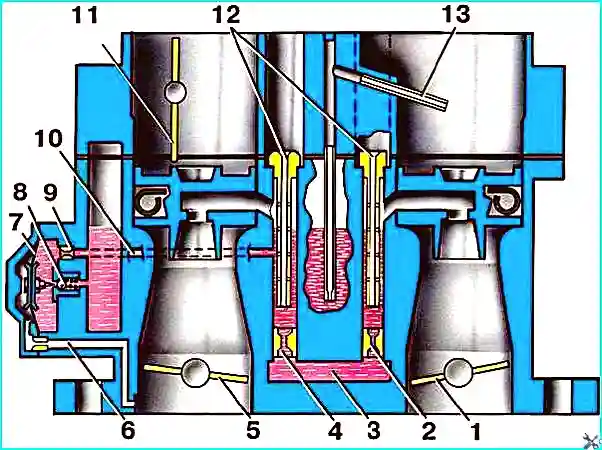

Рис. 3. Схема эконостата и экономайзера мощностных режимов: 1 - дроссельная заслонка второй камеры; 2 - главный топливный жиклер второй камеры; 3 - топливный жиклер эконостата с трубкой; 4 - главный топливный жиклер первой камеры; 5 - дроссельная заслонка первой камеры; 6 канал передачи разрежения; 7 - диафрагма экономайзера; 8 - шариковый клапан; 9 - топливный жиклер экономайзера; 10 - топливный канал; 11 - воздушная заслонка; 12 - главные воздушные жиклеры; 13 - впрыскивающая трубка эконостата

Срабатывает при определенном разрежении за дроссельной заслонкой 5 (рис. 3).

Топливо забирается из поплавковой камеры через шариковый клапан 8. Клапан закрыт, пока диафрагма удерживается разрежением во впускной трубе.

При значительном открытии дроссельной заслонки разрежение несколько падает и пружина диафрагмы 7 открывает клапан.

Топливо, проходящее через жиклер 9 экономайзера, добавляется к топливу, которое проходит через главный топливный жиклер 4, обогащая горючую смесь.

Эконостат

Работает при полной нагрузке двигателя на скоростных режимах, близких к максимальным, при полностью открытых дроссельных заслонках.

Топливо из поплавковой камеры через жиклер 3 поступает в топливную трубку и высасывается через впрыскивающую трубку 13 во вторую смесительную камеру, обогащая горючую смесь.

Ускорительный насос

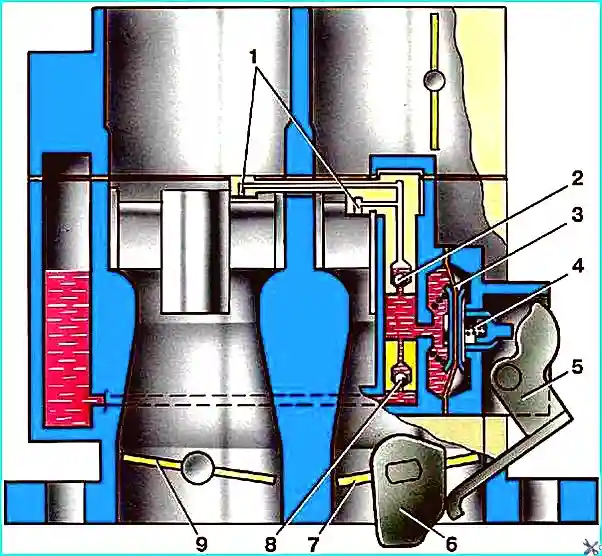

Рис. 4. Схема ускорительного насоса: 1 - распылители; 2 - шариковый клапан подачи топлива; 3 - диафрагма насоса; 4 - толкатель; 5 - рычаг привода; 6 - кулачок привода насоса; 7 - дроссельная заслонка первой камеры; 8 - обратный шариковый клапан; 9 - дроссельная заслонка второй камеры

Диафрагменный, с механическим приводом от кулачка 6 (рис. 4) на оси дроссельной заслонки первой камеры.

При закрытой дроссельной заслонке пружина отводит диафрагму 3 назад, что приводит к заполнению полости насоса топливом через шариковый клапан 8.

При открытии дроссельной заслонки кулачок действует на рычаг 5, а диафрагма 3 нагнетает топливо через шариковый клапан 2 и распылители 1 в смесительные камеры карбюратора, обогащая горючую смесь.

Производительность насоса не регулируется и зависит только от профиля кулачка.

Полуавтоматическое пусковое устройство

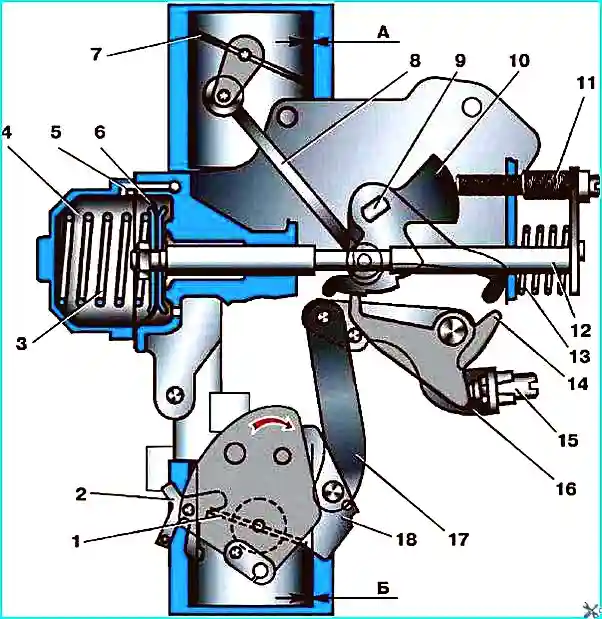

Рис. 5. Схема полуавтоматического пускового устройства карбюратора 21083–1107010-31: 1 - дроссельная заслонка первой камеры; 2 - рычаг привода второй камеры; 3 - пружина диафрагмы; 4 - диафрагменная полость; 5 - воздушный канал из за дроссельного пространства карбюратора; 6 - диафрагма пускового устройства; 7 - воздушная заслонка; 8 - тяга привода воздушной заслонки; 9 - ось пускового устройства; 10 - кулачок; 11 - регулировочный винт пускового зазора воздушной заслонки; 12 – шток диафрагмы пускового устройства; 13 - крючок блокировки второй камеры; 14 - рычаг упора; 15 - регулировочный винт при открывания дроссельной заслонки первой камеры; 16 - рычаг при открывания дроссельной заслонки; 17 - тяга при открывания дроссельной заслонки; 18 - рычаг управления дроссельными заслонками; А — пусковой зазор у воздушной заслонки; Б — пусковой зазор у дроссельной заслонки

Улучшает управление автомобилем и снижает токсичность отработавших газов в режимах запуска и прогрева двигателя (рис. 5).

При запуске холодного двигателя биметаллическая пружина пускового устройства (на рис. 5 не показана) с помощью рычагов и тяги 8 удерживает воздушную заслонку 7 закрытой.

После запуска двигателя заслонка при помощи диафрагмы 6 приоткрывается на зазор А, который регулируется винтом 11 штока 12 диафрагмы 6 пускового устройства.

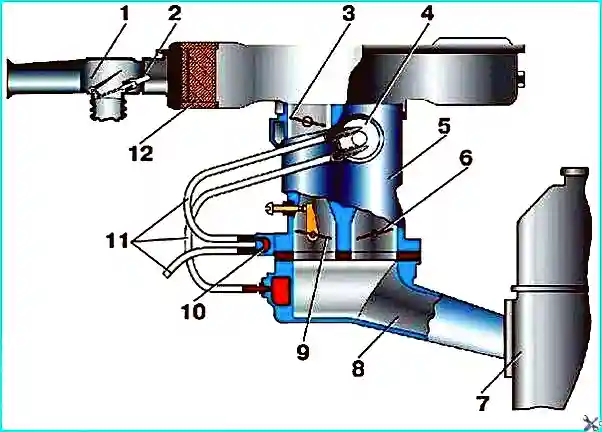

Рис. 6. Схема подсоединения шлангов полуавтоматического пускового устройства карбюратора 21083–1107010-31: 1 - терморегулятор; 2 - термосиловой элемент терморегулятора; 3 - воздушная заслонка; 4 - жидкостная камера; 5 - карбюратор; 6 - дроссельная заслонка второй камеры; 7 - двигатель; 8 - впускная труба; 9 - дроссельная заслонка первой камеры; 10 - блок подогрева карбюратора; 11 - шланги охлаждающей жидкости; 12 - воздушный фильтр

По мере прогрева двигателя охлаждающей жидкостью, циркулирующей через жидкостную камеру 4 (рис. 6) пускового устройства, нагревается и биметаллическая пружина, которая обеспечивает открытие воздушной заслонки через рычаги привода пускового устройства и тягу 8 (см. рис. 5).

На прогретом двигателе воздушная заслонка открыта биметаллической пружиной полностью.

Экономайзер принудительного холостого хода

Отключает систему холостого хода на принудительном холостом ходу (во время торможения автомобиля двигателем, при движении под уклон, при переключении передач), снижая расход топлива и выброс углеводородов в атмосферу.

На режиме принудительного холостого хода при частоте вращения коленчатого вала более 2100 мин ^-1 и при замкнутом на "массу" концевом выключателе карбюратора (педаль отпущена) запорный электромагнитный клапан выключается, подача топлива прерывается.

При снижении частоты вращения коленчатого вала на принудительном холостом ходу до 1900 мин ^-1 блок управления включает электромагнитный запорный клапан (хотя концевой выключатель и включен на "массу"), начинается подача топлива через жиклер холостого хода, двигатель постепенно выходит на режим холостого хода.
