При установке магнитолы нужно определить, какой модели принадлежит автомобиль. На базовой модели нет проводки на задние колонки и нет наружной антенны
А так установка стандартная.

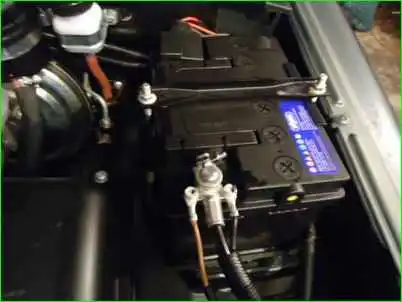

Отключаем минусовую клемму аккумулятора

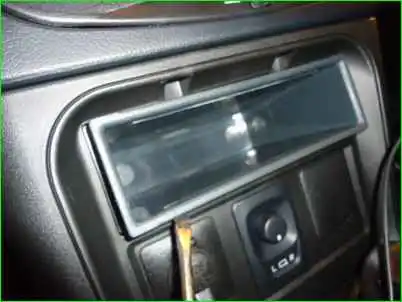

Отверткой подцепляем пластмассовую заглушку (она не прикручена)

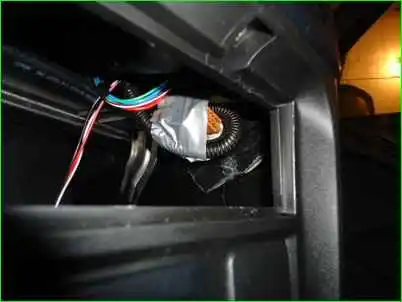

В гнезде под заглушкой с правой стороны прикручен скотчем кабель с двумя фишками (если установлена наружная антенна, то и штекер антенны).
Одна фишка коричневого цвета, а другая серого.
Коричневая фишка подключается к выходам магнитолы.
Серая фишка - к питанию магнитолы (обычно эти фишки нельзя перепутать).
На фото фишка коричневого цвета с четырьмя проводами, под передние колонки, базовая модель.
На моделях люксового варианта эта фишка с восьмью проводами, под передние и задние колонки.

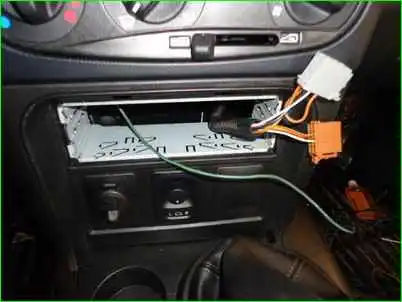

В гнездо под приемник вставляем саночки крепления приемника (не забываем перед этим, просунуть штекера с проводами).
Если не установлена наружная антенна, то лучше всего применить активную антенну, которая клеится на ветровое стекло внутри салона.

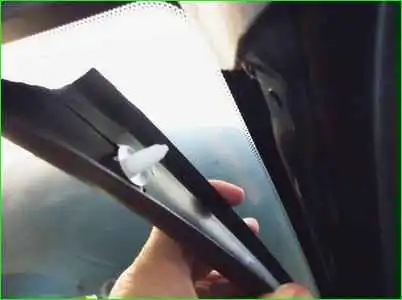

Для того чтобы просунуть провод антенны, подцепляем пластмассовую облицовку с правой стороны отверткой и вынимаем ее от панели приборов.
Приклеиваем провода антенны к стеклу, а провод закрепляем с помощью жгута к стойке.
Перед тем как установить магнитолу, нужно ее проверить на всех режимах.

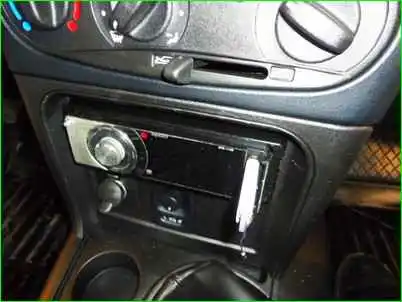

После этого устанавливаем приемник в свое гнездо по саночкам.
Еще раз проверяем работоспособность и собираем все детали
Устанавливаем динамики на передние двери. Рассмотрим на примере левой двери.

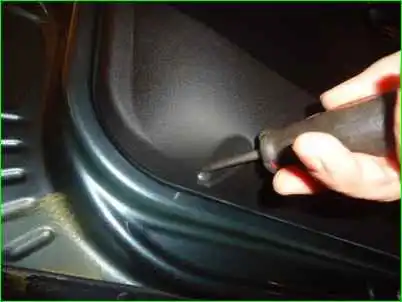

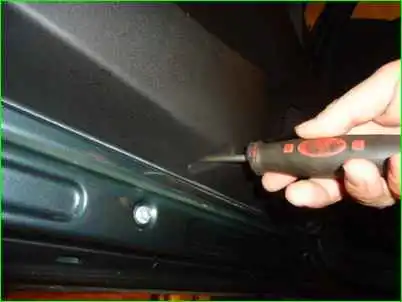

Откручиваем нижний левый саморез кармана двери
Откручиваем средний саморез кармана двери

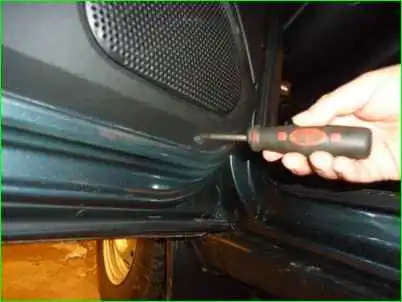

Откручиваем правый нижний саморез кармана двери

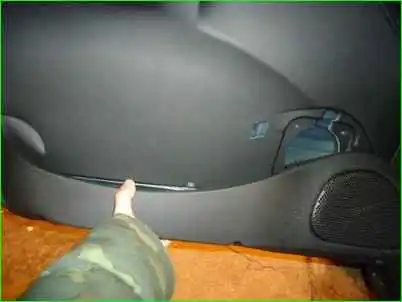

Потянув вниз, снимаем карман облицовки двери

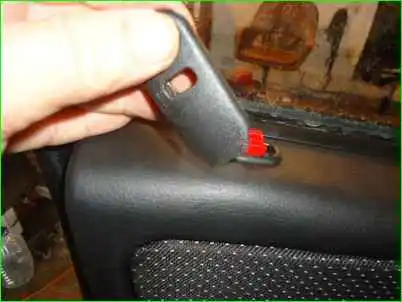

Сжимаем красные фиксаторы на кнопке блокировки, двери вынимаем кнопку блокировки

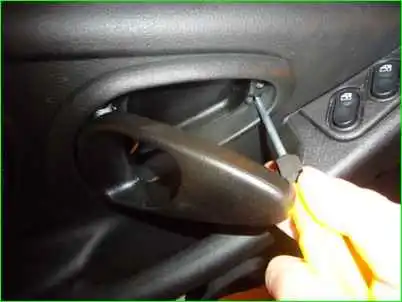

Крестовой отверткой откручиваем саморез крепления облицовки ручки

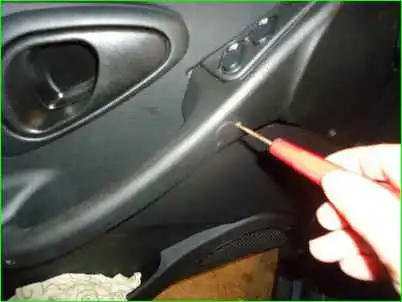

Шилом поддеваем переднюю заглушку ручки и вынимаем ее
Шилом поддеваем заднюю заглушку винта крепления ручки подлокотника

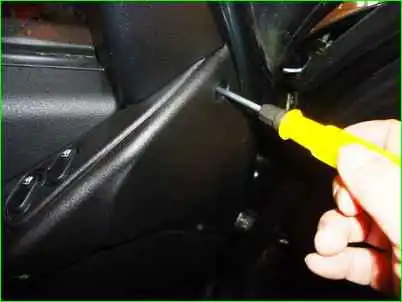

Откручиваем два болта и два самореза крепления ручки подлокотника
Отжимаем и снимаем облицовку двери.
Облицовку снимали, для того чтобы подобраться к проводам динамиков.

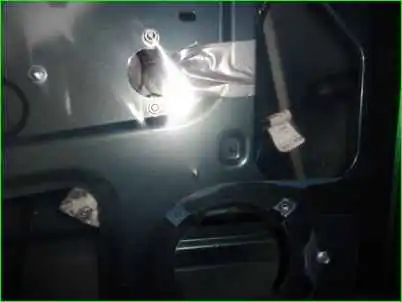

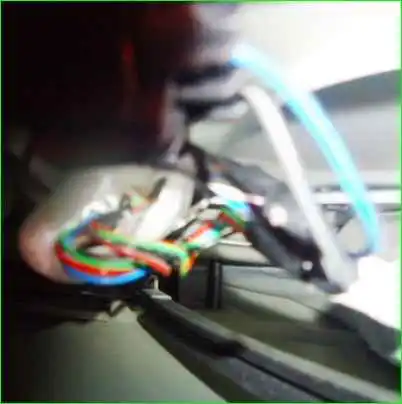

Провода прикручены липким скотчем (фото внутри двери)
Так прикручены фишки с проводами (провода не видно они внутри, показан только скотч, который их держит)

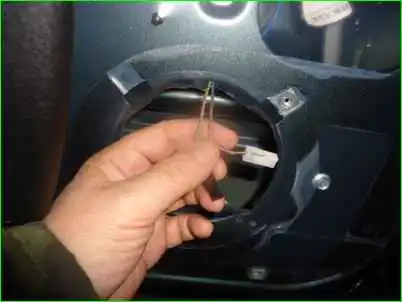

Вынимаем провода с фишками
Подсоединяем динамик. Проверяем работоспособность.

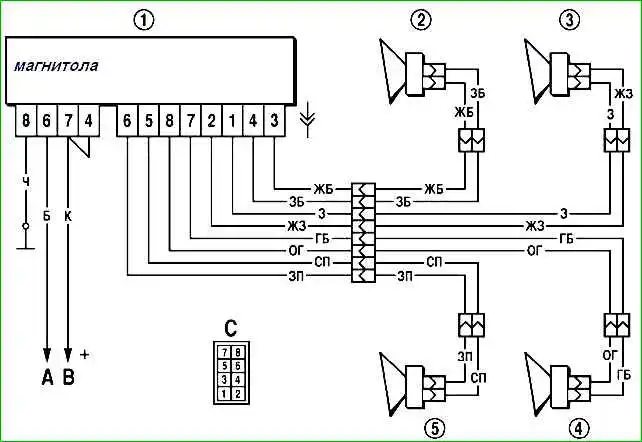

Схема подключения аудиоаппаратуры
Собираем все детали в обратном порядке
