Большинство электрических цепей автомобиля защищено плавкими предохранителями
Мощные потребители (обогрев заднего стекла, электростеклоподъемники дверей и т. д.) подключаются через реле.
Большая часть реле предохранителей установлена в монтажном блоке реле и предохранителей, расположенном в салоне автомобиля.
Реле и предохранители системы управления двигателем расположены в салоне в отдельных блоках.
Монтажный блок реле и предохранителей находится в панели приборов под крышкой, слева от рулевой колонки.
В крышке установлен блок управления наружным освещением, подсветкой приборов и регулятором направления пучков света фар.

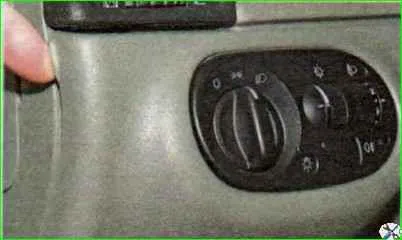

Для доступа к монтажному блоку поддеваем за приливы крышку панели приборов с левой и правой стороны.

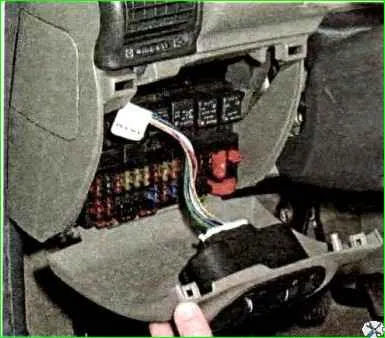

И опускаем крышку

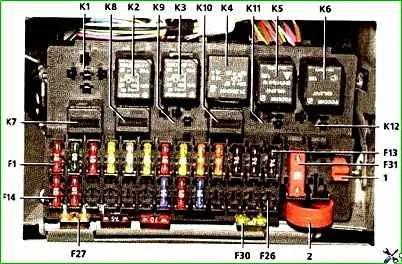

Маркировка гнезд для предохранителей и реле нанесена на корпусе монтажного блока, а на внутренней стороне крышки приведена схема расположения и указано назначение предохранителей и реле.
Перед заменой реле и предохранителей отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Неисправный предохранитель определяем по перегоревшей перемычке.
Перед заменой реле и предохранителей отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Неисправный предохранитель определяем по перегоревшей перемычке.

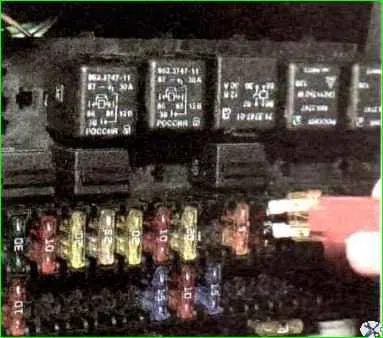

Для замены предохранителей используем маленький пластмассовый пинцет.

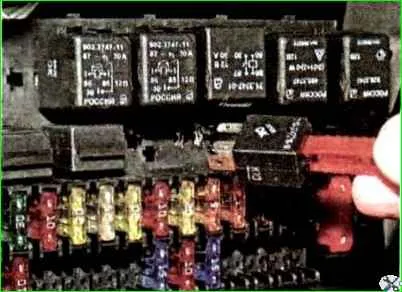

Реле малого размера тоже заменяем с помощью маленького пинцета.

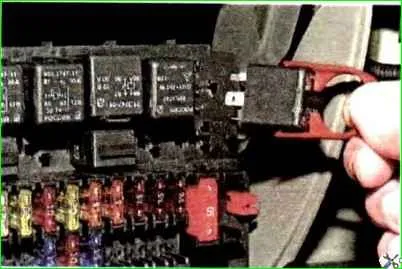

Для замены большого реле используем большой пинцет.
Чтобы проверить контакты наконечников проводов, нужно извлечь монтажный блок из гнезда панели.

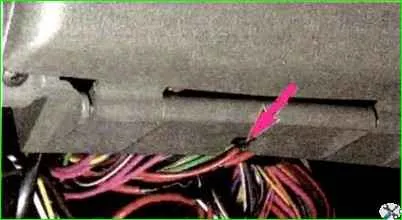

Для этого крестообразной отверткой отворачиваем саморез, который крепит монтажный блок внизу.
Тянем, блок на себя, выводим два его боковых фиксатора из прорезей металлических кронштейнов панели приборов

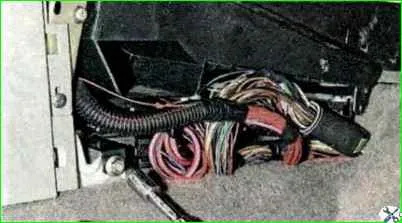

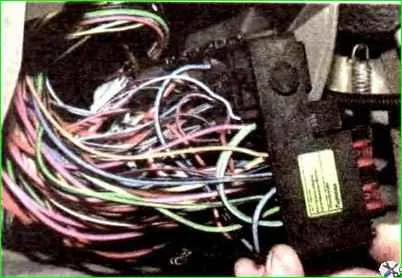

Вынимаем блок из гнезда панели приборов
После проверки устанавливаем блок в обратной последовательности
№ - Ток A - Защищаемые цепи
- F1 - 10 - Иммобилайзер, световые сигнализаторы и стрелочные указатели комбинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотов
- F2 – 30 - Электростеклоподъемники
- F3 – 10 - Аварийная сигнализация
- F4 - 20 - Очиститель ветрового стекла, цепь выключателя обогрева заднего стекла
- F5 - 25 - Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стекла
- F6 – 20 - Звуковой сигнал
- F7 - 10 - Жидкокристаллический индикатор комбинации приборов, выключатель и лампы сигналов торможения, освещение салона
- F8 – 20 - Элемент обогрева заднего стекла
- F9 – 5 - Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящика
- F10 - 5 - Лампы габаритного света в левой блок-фаре и левом фонаре, сигнализатор наружного освещения в комбинации приборов, лампы освещения номерного знака
- F11 - 7,5 - Цепи ламп противотуманного света в задних фонарях
- F12 - 7,5 - Лампа ближнего света (правая блок-фара), мотор-редуктор корректор света правой блок-фары
- F13 - 7.5 - Лампа ближнего света (левая блок-фара), мотор-редуктор корректора света левой блок-фары
- F14 – 10 - Лампа дальнего света (правая блок-фара), сигнализатор дальнего света фар в комбинации приборов
- F15 - 10 - Лампа дальнего света (левая блок-фара)
- F16 - 10 - Лампы противотуманных фар (опция)
- F17 - 10 - Лампы противотуманных фар (опция)
- F18 - 15 - Элементы подогрева сидений (опция)
- F19 - 10 - Электрические цепи АБС (опция)
- F20 - 15 - Нагревательный элемент прикуривателя
- F21 - 10 - Цепь блокировки заднего хода коробки передач
- F22 - 15 - Блок управления охранной сигнализацией
- F23 - Резерв
- F24 - Резерв
- F25 - Резерв
- F26 - 25 - Электрические цепи АБС (опция)
- F27 - 5 - Запасной
- F28 - 7,5 - Запасной
- F29 - 10 - Запасной
- F30 - 20 - Запасной
- F31 - 50 - Электроусилитель руля
Реле монтажного блока
Обозначение - Наименование - Потребители
- К1 (опция) - Реле омывателя блок-фар - Электродвигатель омывателя блок-фар
- К2 - Реле стеклоподъемников - Электродвигатели стеклоподъемников
- К3 - Реле стартера - Тяговое реле стартера
- К4 - Дополнительное реле - Выключатель и обмотка реле обогрева заднего стекла, переключатель электродвигателя отопителя, переключатель очистителя и омывателя ветрового стекла
- К5 - Реле-прерыватель указателей поворота и аварийной сигнализации - Лампы указателей поворота и аварийной сигнализации
- К6 - Реле очистителя ветрового стекла - Электродвигатель очистителя ветрового стекла
- К7 - Реле дальнего света блок-фар - Лампы дальнего света блок-фар
- К8 - Реле звукового сигнала - Звуковой сигнал
- К9 - Реле противотуманных фар - Лампы противотуманных фар
- К10 - Реле обогрева заднего стекла - Элемент обогрева заднего стекла
- К11 - Реле подогрева сидений - Элементы подогрева сидений
- К12 - Резерв

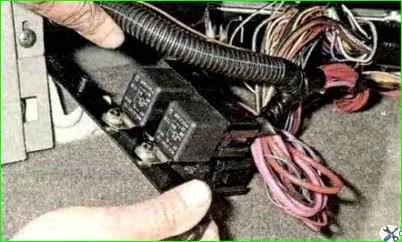

Головкой на 10 отворачиваем гайку крепления кронштейна блока реле

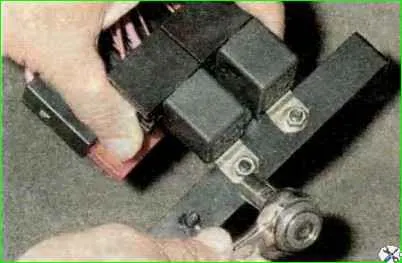

Головкой на 10 отворачиваем гайку крепления главного реле системы управления

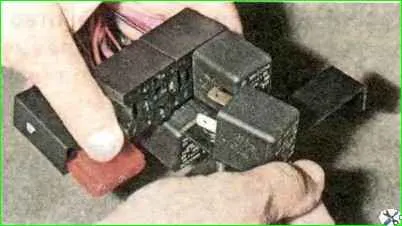

Вынимаем реле из колодки.

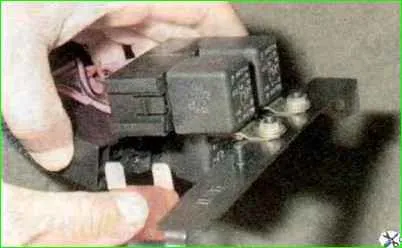

И так же вынимаем два других реле системы управления.
Устанавливаем в обратной последовательности.
Для замены предохранителя (50 А) электровентилятора системы охлаждения двигателя вынимаем его из колодки блока.
Для замены предохранителей системы управления снимаем крышку облицовки туннеля пола.

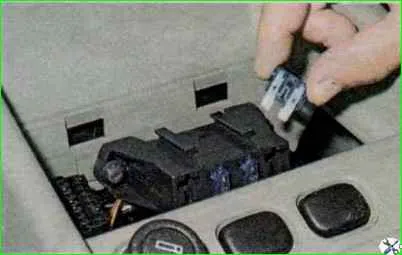

Вынимаем предохранитель цепи постоянного питания контроллера
Так же точно вынимаем два других предохранителя системы управления.
