Рассмотрим снятие руля с подушкой безопасности, так как без подушки безопасности снятие руля не составляет особой трудности и выполняется, так же как и на моделях 2108-2110
Для выполнения работы потребуются специальный съемник для снятия подушки безопасности и новая гайка крепления рулевого колеса.
При отсутствии съемника, его можно изготовить из старой шлицевой отвертки с шириной лезвия 5-6 мм, для этого посередине лезвия необходимо проточить небольшой паз.
Снимаем клемму с отрицательного вывода аккумуляторной батареи.
На автомобиле, оборудованном подушкой безопасности во избежание срабатывания подушки, после отсоединения аккумуляторной батареи выждите не менее пяти минут перед продолжением работы.

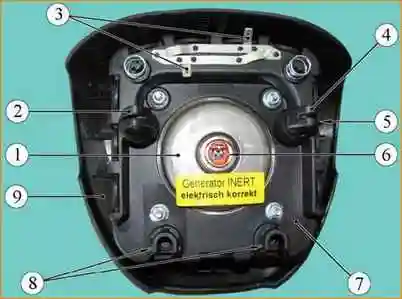

Модуль газогенераторный (вид сзади): 1 - газогенератор; 2, 4 - зацепы для фиксации МНПБВ; 3 - контакты выключателя звукового сигнала; 5 - место расположения идентификационной этикетки; 6 - разъем запала-воспламенителя газогенератора; 7 - корпус, со сложенной в нем надувной подушкой; 8 - зацепы для позиционирования МНПБВ; 9 - крышка облицовочная
Подушка безопасности водителя крепится на рулевом колесе двумя пластмассовыми крючками 2 и 4, рисунок 1, и двумя зацепами позиционирования 8.

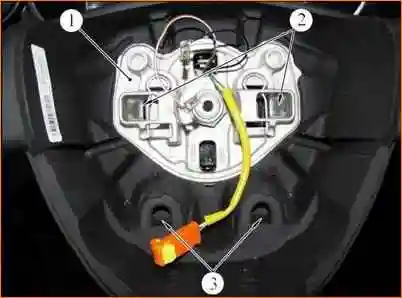

Рулевое колесо: 1 - кронштейн крепления МНПБВ; 2 - отверстия в кронштейне для фиксации МНПБВ; 3 - отверстия в рулевом колесе для позиционирования МНПБВ
Крючки подушки входят в отверстия в кронштейне для фиксации 2 и фиксируются пружинными фиксаторами. Фиксаторы подушки входят в углубления 3 на рулевом колесе.
Устанавливаем рулевое колесо в положение «прямо» и, вынув ключ из замка зажигания, фиксируем это положение.

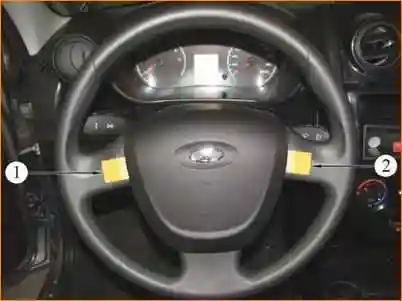

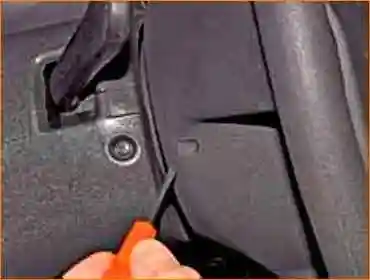

Тонкой плоской отверткой прокалываем отверстие, намеченное на рулевом колесе.
Также прокалываем отверстие с другой стороны рулевого колеса.

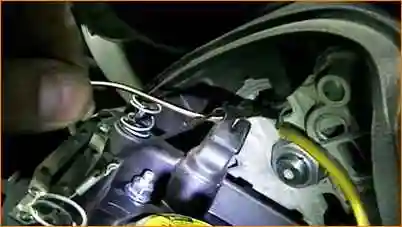

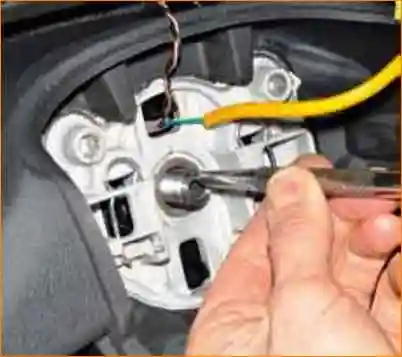

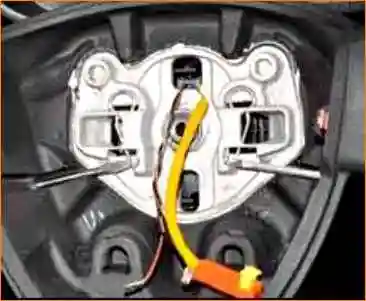

Через отверстия двумя отвертками отжимаем пружинные фиксаторы (на рисунке при снятой подушке), потянув подушку на себя, выводим крючки подушки из зацепления с фиксаторами на руле.
Тянем подушку на себя, преодолевая сопротивление фиксаторов, выводим из углублений рулевого колеса.

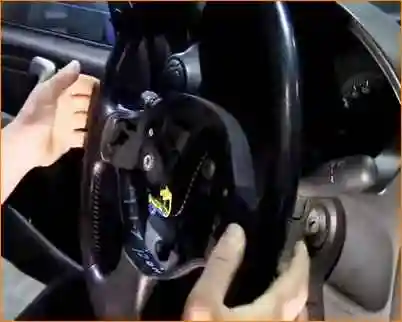

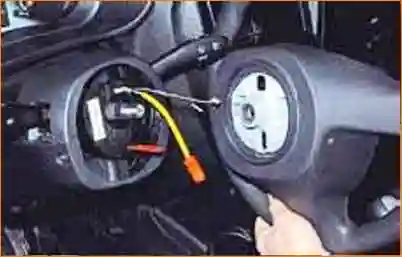

Отводим подушку безопасности от руля
Отсоединяем наконечники проводов звукового сигнала

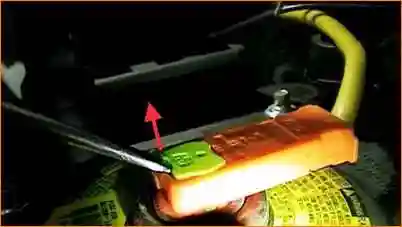

Поддеваем отверткой, выдвигаем фиксатор из колодки проводов

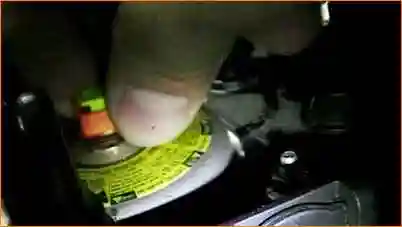

Отсоединяем колодку проводов от разъема подушки

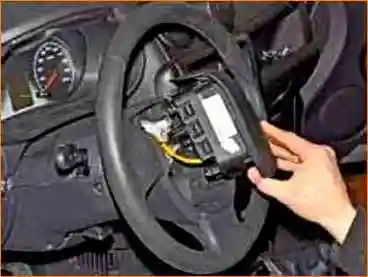

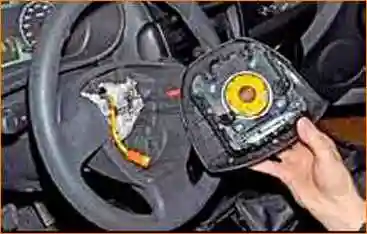

Снимаем подушку безопасности
Снятую подушку безопасности следует хранить в месте, защищенном от влаги и чрезмерного нагрева, положив ее накладкой вверх.
Установка подушки безопасности производится в обратном порядке.
Подсоединяем колодку проводов к разъему подушки, вставляем фиксатор в колодку.
Подсоединяем наконечники проводов к выводам выключателя сигнала.
Устанавливаем подушку на рулевое колесо так, чтобы фиксаторы подушки вошли в углубление руля, а крючки подушки – в соответствующие отверстия в руле.
Нажимаем на подушку до защелкивания крючков подушки фиксаторами рулевого колеса.

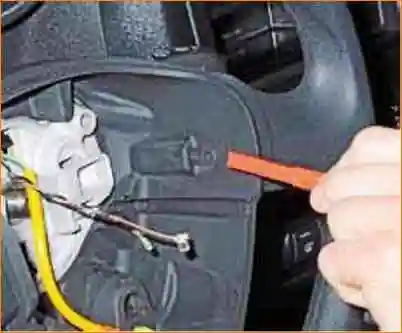

В условиях завода или автосервиса применяются пластмассовые клинья для снятия подушек безопасности (рисунок 10).

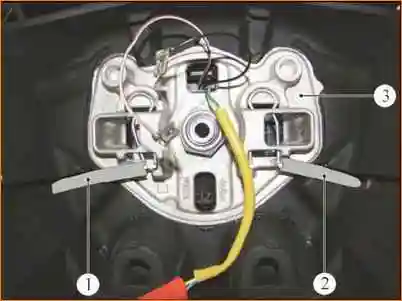

Использование приспособления для снятия МНПБВ (вид при снятом МНПБВ); 1, 2 - приспособление 67.7812-9702 для снятия МНПБВ; 3 - кронштейн крепления МНПБВ
И применяются приспособления для снятия подушек (рисунок 11).
Снятый модуль подушки безопасности укладывайте исполнительным механизмом вниз и вдали от рабочего места.

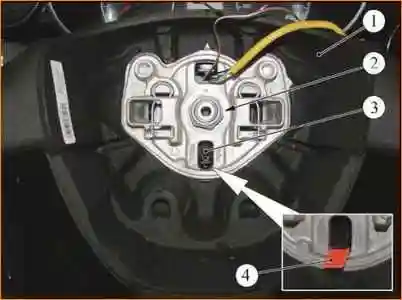

Снятие рулевого колеса: 1 - рулевое колесо; 2 - гайка крепления рулевого колеса; 3 - устройство вращающееся соединителя; 4 - предохранитель транспортировочный
Устанавливаем передние колеса автомобиля в положение прямолинейного движения.

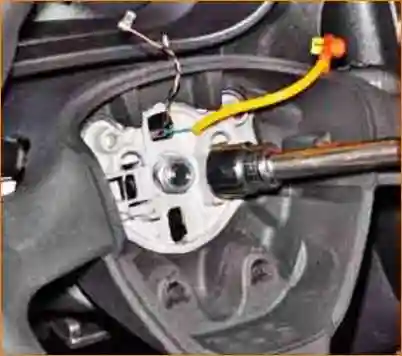

Головкой на 24 откручиваем гайку крепления руля
Помечаем положение руля относительно вала, для чего керном наносим метку на валу напротив метки треугольника на руле
Закручиваем гайку крепления рулевого колеса на несколько оборотов для того, чтобы не получить травму при резком освобождении рулевого колеса
Покачивая, тянем на себя руль и снимаем его со шлицов вала
Откручиваем гайку крепления руля и блокируем барабанное устройство от проворачивания

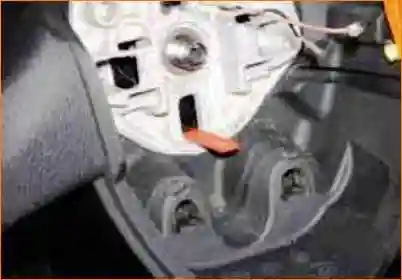

Для этого вынимаем блокирующую пластину из держателя на рулевом колесе
Вставляем блокирующую пластину через отверстие в ступице руля в прорезь барабанного устройства до упора
И снимаем руль, проведя колодки проводов и звукового сигнала через отверстие в ступице руля
Установка рулевого колеса
Устанавливаем рулевое колесо в обратной последовательности, совместив ранее сделанные метки и установив новую самоконтрящуюся гайку.
Гайку крепления рулевого колеса моментом 32-51 Нм (3,2-5,2 кгс·м).
Если необходимо установить рулевое колесо в новом положении (например, если при прямолинейном движении автомобиля, спицы расположены под наклоном), наденьте колесо на вал и зафиксируйте его гайкой, не затягивая ее окончательно.
Проехав прямо несколько метров, убедитесь в правильном его положении.
При необходимости переставьте рулевое колесо на требуемое количество шлицев и затяните гайку.
Установка подушки безопасности производится в обратном порядке.
Подсоединяем колодку проводов к разъему подушки, вставляем фиксатор в колодку.
Подсоединяем наконечники проводов к выводам выключателя сигнала.
Устанавливаем подушку на рулевое колесо так, чтобы фиксаторы подушки вошли в углубление руля, а крючки подушки – в соответствующие отверстия в руле.
Нажимаем на подушку до защелкивания крючков подушки фиксаторами рулевого колеса.
