Валы карданные ЗИЛ-5301

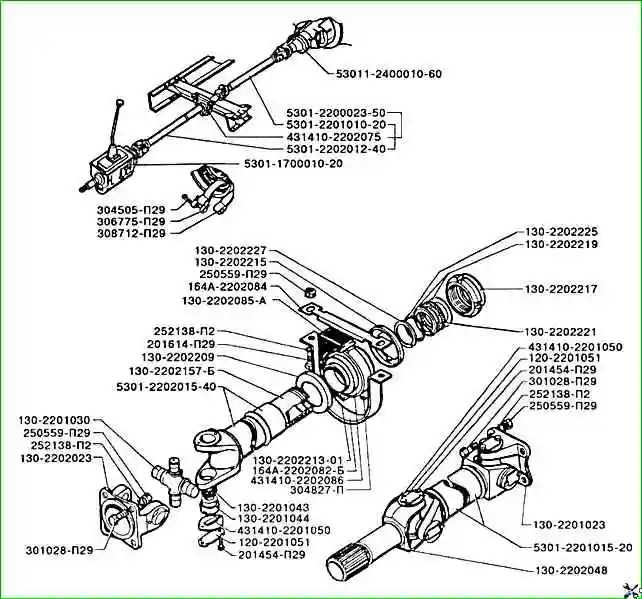

На рисунке представлены места установки деталей и их обозначения по каталогу запасных частей.

Смотрим по рисунку и в таблице указана расшифровка детали.

 Карданные валы

Номера деталей карданного вала ЗИЛ-5301 по каталогу

120-2201051 Пластина-замок

130-2201023 Фланец-вилка карданного вала

130-2201030 Крестовина карданного вала

130-2201043 Уплотнение подшипника карданного вала торцевое в сборе

130-2201044 Подшипник игольчатый кардана в сборе

130-2202023 Вилка-фланец

130-2202048 Вилка скользящая кардана заднего моста

130-2202085-А Подушка опоры промежуточного карданного вала

130-2202157-Б Втулка в сборе

130-2202209 Отражатель передний

130-2202213-01 Втулка распорная

130-2202215 Отражатель задний

130-2202217 Гайка

130-2202219 Шайба разрезная сальника шлицевой втулки

130-2202221 Кольцо сальника шлицевой втулки карданного вала

130-2202225 Манжета скользящей вилки

130-2202227 Шайба разрезная

164А-2202082-Б Кронштейн опоры промежуточного карданного вала

164А-2202084 Скоба

201454-П29 Болт

201614-П29 Болт

250559-П29 Гайка

252138-П2 Шайба пружинная

301028-П29 Болт

304505-П29 Шплинт

304827-П Масленка в сборе

306775-П29 Пряжка

308712-П29 Лента

431410-2201050 Пластина

431410-2202075 Опора промежуточная карданного вала

431410-2202086 Подшипник опоры карданного вала с крышкой

5301-1700010-20 Коробка передач в сборе

5301-2200023-50 Валы карданные с промежуточной опорой в сборе

5301-2201010-20 Вал карданный заднего моста с карданом в сборе

5301-2201015-20 Вал карданный заднего моста с вилками в сборе

5301-2202012-40 Вал карданный промежуточный с карданом в сборе

5301-2202015-40 Вал карданный промежуточный с вилкой и втулкой в сборе

53011-2400010-60 Мост задний в сборе
