Установка жидкостного подогревателя ЗИЛ-5301

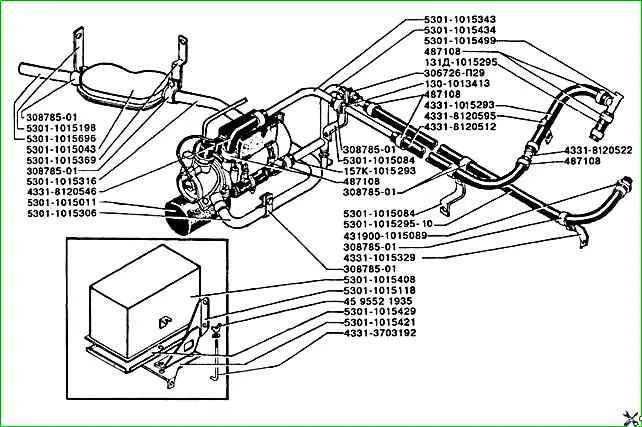

На рисунке представлены места установки деталей и их обозначения по каталогу запасных частей

Смотрим по рисунку и в таблице указана расшифровка детали

Установка жидкостного подогревателя ЗИЛ-5301(каталог)

Детали установки жидкостного подогревателя автомобиля ЗИЛ-5301 по каталогу

№детали Название детали

130-1013413 Прокладка хомута крепления трубок

130-1015370 Кран сливной в сборе

130-3703300 Втулка проходная щитка кожуха

130-3724043 Хомут крепления шлангов

131Д-1015295 Шланг 18Х60 соединительный

157К-1015293 Шланг соединительный подводящий

201454-П29 Болт

201456-П29 Болт

201458-П29 Болт

201561-П29 Болт

201674-П29 Болт

201678-П29 Болт

250510-П29 Гайка

250515-П29 Гайка

250517-П29 Гайка

252005-П29 Шайба

252006-П29 Шайба

252135-П2 Шайба пружинная

252136-П2 Шайба пружинная

252157-П2 Шайба пружинная

306726-П29 Скоба

308785-01 Хомут

431900-1015089  Штуцер подогревателя на двигателе

4331-1015293 Шланг отводящий 18х580 мм

4331-1015329 Кронштейн крепления хомута

4331-3703192 Стяжка подогревателя

4331-8120512 Шланг соединительный 18х630

4331-8120522 Переходник

4331-8120546 Шланг угловой отопителя

4331-8120595 Скоба

45 9552 1935 Гайка

487108 Хомут

5301-1015011 Подогреватель с кронштейном в сборе

5301-1015043 Глушитель подогревателя в сборе

5301-1015072 Кронштейн крепления котла подогревателя

5301-1015084 Кронштейн отводящей трубы

5301-1015114 Кронштейн крепления подогревателя задний в сборе

5301-1015118 Кронштейн крепления подогревателя передний в сборе

5301-1015198 Кронштейн крепления выпускной трубы подогревателя

5301-1015295-10 Шланг 18Х1350 соединительный

5301-1015306 Трубка выпускная подогревателя в сборе

5301-1015316 Колено выпускной трубы подогревателя в сборе

5301-1015343 Труба отводящая

5301-1015369 Кронштейн выпускной трубы

5301-1015408 Кожух подогревателя в сборе

5301-1015421 Опора хомута

5301-1015429 Щиток кожуха

5301-1015434 Патрубок сливного крана в сборе

5301-1015499 Тройник

5301-1015696 Труба выпускная задняя в сборе
