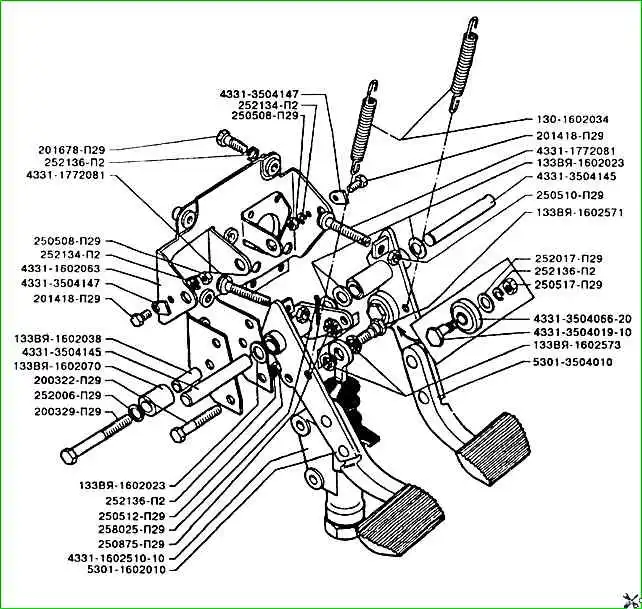

На рисунке представлены места установки деталей и их обозначения по каталогу запасных частей.
Смотрим по рисунку и в таблице указана расшифровка детали.
Зная номер детали ее можно заказать в магазине или по интернету определить в каком месте есть и заказать эту деталь.
Детали установки педалей сцепления и тормоза автомобиля ЗИЛ-5301 по каталогу
- 100-3514208 Кран тормозной в сборе
- 130-1602034 Пружина оттяжная педалей сцепления и тормоза
- 133ВЯ-1602023 Шайба упорная ступицы педали сцепления и тормоза
- 133ВЯ-1602038 Втулка распорная
- 133ВЯ-1602070 Ограничитель хода педали сцепления
- 133ВЯ-1602571 Палец толкателя главного цилиндра управления сцеплением
- 133ВЯ-1602573 Втулка пальца толкателя главного цилиндра
- 200322-П29 Болт
- 200329-П29 Болт
- 201418-П29 Болт
- 201678-П29 Болт
- 250508-П29 Гайка
- 250510-П29 Гайка
- 250512-П29 Гайка
- 250517-П29 Гайка
- 250875-П29 Гайка
- 252006-П29 Шайба
- 252017-П29 Шайба
- 252134-П2 Шайба пружинная
- 252136-П2 Шайба пружинная
- 258025-П29 Шплинт
- 4331-1602063 Кронштейн педалей сцепления и тормоза в сборе
- 4331-1602510-10 Главный цилиндр управления сцеплением в сборе
- 4331-1772081 Упор педалей сцепления и тормоза
- 4331-3504019-10 Ось
- 4331-3504066-20 Ролик нажимной толкателя тормозного крана в сборе
- 4331-3504145 Ось педали тормоза
- 4331-3504147 Замок оси педали тормоза
- 5301-1602008-20 Педали сцепления и тормоза с кронштейном в сборе
- 5301-1602010 Педаль сцепления в сборе
- 5301-3504010 Педаль тормоза в сборе
