Центробежный маслоочиститель ЗИЛ-5301

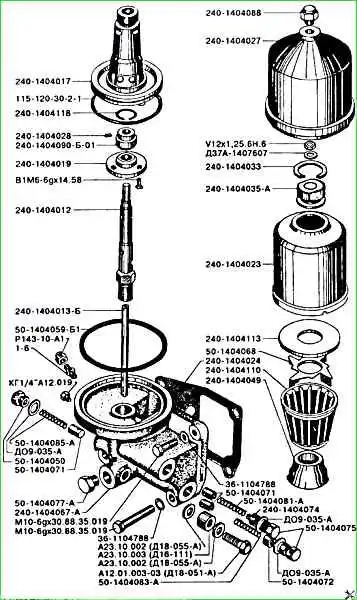

На рисунке представлены места установки деталей и их обозначения по каталогу запасных частей

Смотрим по рисунку и в таблице указана расшифровка детали.

Центрифуга ЗИЛ-5301(каталог)

Детали ЦМО дизеля Д-245 по каталогу

1-6 Штуцер

115-120-30-2-1 Кольцо

240-1404010-А-02 Фильтр масляный

240-1404012 Ось

240-1404013-Б Трубка

240-1404017 Корпус

240-1404019 Крышка

240-1404020-А2-01 Ротор с осью

240-1404023 Стакан

240-1404024 Крыльчатка

240-1404027 Колпак

240-1404028 Ролик 5х8.11

240-1404030-А Стакан

240-1404033 Кольцо

240-1404035-А Гайка

240-1404049 Стакан

240-1404067-А Корпус

240-1404074 Вставка

240-1404080-А1-01 Ось

240-1404088 Гайка

240-1404090-Б-01 Насадок

240-1404110 Сетка фильтрующая

240-1404113 Крышка

240-1404118 Кольцо

240-2404118 Кольцо

36-1104788 Прокладка

50-1404059-Б1 Прокладка

50-1404068 Прокладка

50-1404071 Клапан

50-1404072 Пробка

50-1404075 Пробка

50-1404077-А Пробка

50-1404081-А Пружина

50-1404083-А Пружина

50-1404085-А Пружина

V12х1,25.6Н.6 Гайка

А12.01.003-03 Болт

А23.10.002 Кольцо

А23.10.003 Втулка

А23.10.006 Пробка

В1М6-6gх14.58 Винт

Д09-035-А Прокладка

Д16-111-А Втулка защитная

Д18-051-А Болт поворотного угольника

Д18-055-А Кольцо уплотнительное

Д18-055-А Кольцо уплотнительное

Д37А-1407607-В Шайба

КГ/4"А12.019 Пробка

М10-6gх30.88.35.019 Болт

М10-6gх50.88.35.019 Болт

Р143-10-А1 Заглушка
