Тормозной механизм передних колес дисковый, с двухпоршневой плавающей скобой.
Диск тормоза вентилируемый установлен на ступице и крепится болтами
Ступица устанавливается на двух роликовых подшипниках

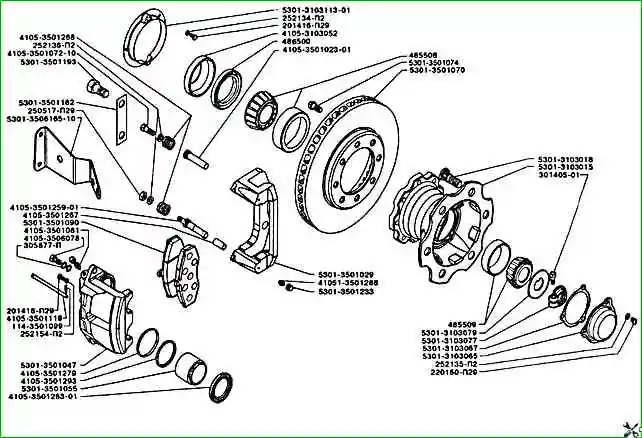

На рисунке представлены места установки деталей и их обозначения по каталогу запасных частей.
Смотрим по рисунку и в таблице указана расшифровка детали.
Детали тормозного механизма и ступицы переднего колеса ЗИЛ-5301 по каталогу
№ детали Наименование детали
- 114-3501099 Чека пальца
- 201416-П29 Болт
- 220160-П29 Винт
- 250517-П29 Гайка
- 252134-П2 Шайба пружинная
- 252135-П2 Шайба пружинная
- 252136-П2 Шайба пружинная
- 252154-П2 Шайба пружинная
- 301405-01 Болт
- 305877-П Шайба
- 4105-3103052 Обойма сальника
- 4105-3501023-01 Штифт направляющий
- 4105-3501061 Клапан прокачки
- 4105-3501072-10 Болт крепления штифтов
- 4105-3501119 Палец колодок
- 4105-3501259-01 Штифт вспомогательный
- 4105-3501267 Втулка штифта
- 4105-3501268 Чехол штифта
- 4105-3501279 Кольцо
- 4105-3501283-01 Чехол поршня защитный
- 4105-3501293 Кольцо уплотнительное
- 4105-3506078 Болт перепускной
- 41051-3501286 Сапун суппорта
- 485506 Подшипник ступицы в сборе
- 485509 Подшипник ступицы в сборе
- 486500 Манжета
- 5301-3103010 Ступица переднего колеса с тормозным диском в сборе
- 5301-3103012 Ступица в сборе
- 5301-3103015 Ступица переднего колеса
- 5301-3103018 Болт крепления колеса
- 5301-3103065 Крышка ступицы переднего колеса
- 5301-3103067 Прокладка крышки ступицы переднего колеса
- 5301-3103077 Гайка регулировочная подшипника ступиц переднего колеса
- 5301-3103079 Шайба упорная
- 5301-3103113-01 Щит грязезащитный
- 5301-3501026 Скоба переднего тормоза правая в сборе
- 5301-3501027 Скоба переднего тормоза левая в сборе
- 5301-3501029 Суппорт
- 5301-3501046 Корпус скобы переднего тормоза правый
- 5301-3501047 Корпус скобы переднего тормоза левый
- 5301-3501055 Поршень
- 5301-3501070 Диск переднего тормоза
- 5301-3501074 Болт
- 5301-3501090 Колодка тормоза
- 5301-3501182 Пластина стопорная
- 5301-3501193 Болт
- 5301-3501233 Колпачок перепускного клапана
- 5301-3506164-10 Кронштейн
- 5301-3506165-10 Кронштейн передних шлангов левый
