Тормозной кран стояночной системы ЗИЛ-5301 предназначен для управления стояночной системой автомобиля

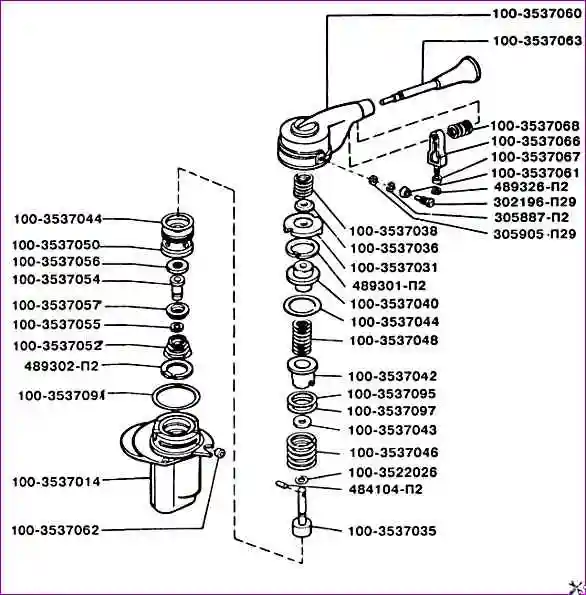

На рисунке представлены места установки деталей и их обозначения по каталогу запасных частей.
Ремонт крана стоянки можно посмотреть в статье - "Тормозной кран стоянки"
Смотрим по рисунку и в таблице указана расшифровка детали.
Зная номер детали ее можно заказать в магазине или по Интернету определить, в каком месте есть, и заказать эту деталь.
Если заказываете через интернет можно в любом поисковике ввести только номер детали, и поисковик найдет, в каком месте можно приобрести эту деталь.
Детали тормозного крана стояночной системы ЗИЛ-5301 по каталогу
№ детали - Наименование детали
- 100-3522026 О-образное кольцо
- 100-3537010 Кран тормозной обратного действия с ручным управлением в сборе
- 100-3537014 Корпус в сборе
- 100-3537031 Колпачок направляющий
- 100-3537035 Шток
- 100-3537036 Шайба
- 100-3537038 Пружина
- 100-3537040 Направляющая
- 100-3537042 Тарелка пружины
- 100-3537043 Шайба
- 100-3537044 Кольцо
- 100-3537046 Пружина
- 100-3537048 Пружина
- 100-3537050 Поршень
- 100-3537052 Пружина
- 100-3537054 Корпус клапана
- 100-3537055 О-образное кольцо
- 100-3537056 Кольцо клапана
- 100-3537057 Шайба опорная
- 100-3537060 Крышка корпуса
- 100-3537061 Шайба
- 100-3537062 Ролик
- 100-3537063 Рукоятка в сборе
- 100-3537066 Направляющая
- 100-3537067 Втулка
- 100-3537068 Пружина
- 100-3537091 Шайба регулировочная толщиной 0,5 мм
- 100-3537092 Шайба регулировочная
- 100-3537093 Шайба регулировочная толщиной 0,2 мм
- 100-3537094 Шайба регулировочная толщиной 0,3 мм
- 100-3537095 Шайба регулировочная толщиной 0,5 мм
- 100-3537097 Шайба
- 302196-П29 Винт
- 305887-П2 Шайба пружинная
- 305905-П29 Шайба регулировочная
- 484104-П29 Штифт
- 489301-П2 Кольцо упорное
- 489302-П2 Кольцо упорное
- 489326-П2 Кольцо
