Схема системы питания двигателя ЗИЛ-5301

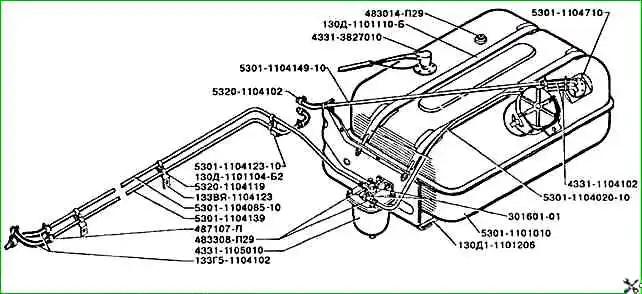

На рисунке представлены места установки деталей и их обозначения по каталогу запасных частей.

Смотрим по рисунку и в таблице указана расшифровка детали.

 Схема системы питания двигателя

Детали схемы системы питания двигателя ЗИЛ-5301 в соответствии с каталогом запасных частей

 № детали Название детали

130Д-1101104-Б2 Кронштейн крепления топливного бака передний

130Д-1101105-Б2 Кронштейн крепления топливного бака задний

130Д-1101110-Б Хомут крепления топливного бака в сборе

130Д1-1101206 Балка крепления топливного бака с прокладкой в сборе

133ВЯ-1104123 Кронштейн крепления топливных трубопроводов

133Г5-1104102 Шланг соединительный топливных трубопроводов

201456-П29 Болт

201458-П29 Болт

201563-П29 Болт

201565-П29 Болт

230076-П29 Винт

250510-П29 Гайка

250512-П29 Гайка

250515-П29 Гайка

252005-П29 Шайба

252006-П29 Шайба

252007-П29 Шайба

252135-П2 Шайба пружинная

252137-П2 Шайба пружинная

262542-П29 Пробка КГ1/4"

301601-01 Болт полый М14х1,5

305553-П Шайба

431900-1104916 Трубка топливная к топливоподкачивающему насосу

4331-1104102 Шланг соединительный топливных трубопроводов

4331-1105010 Фильтр грубой очистки топлива в сборе

4331-3827010 Датчик указателя уровня топлива 5302.3827

483014-П29 Пробка

483308-П29 Наконечник

483327-01 Штуцер

487107-П Хомут в сборе

5301-1101010 Бак топливный в сборе

5301-1103010 Пробка топливного бака в сборе

5301-1103149-10  Трубка соединительная

5301-1104020-10  Трубка от топливного бака к фильтру грубой очистки топлива

5301-1104070 Трубка слива топлива из ТНВД

5301-1104085-10  Трубка от фильтра грубой очистки к топливному насосу задняя

5301-1104123-10  Кронштейн крепления топливных трубопроводов

5301-1104139 Трубка соединительная

5301-1104149-10  Трубка слива топлива в топливный бак

5301-1104710 Трубка приемная с фильтром в сборе

5320-1104102 Шланг соединительный топливных трубопроводов

5320-1104119 Скоба крепления топливопроводов

5320-3827013 Прокладка датчика
