Платформа ЗИЛ-5301

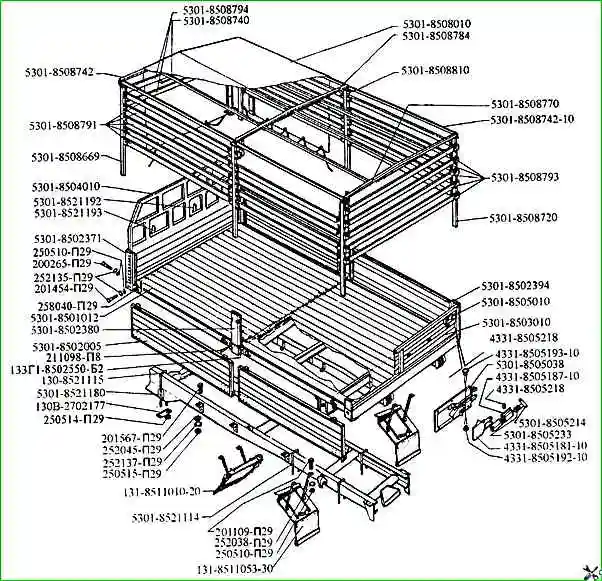

 На рисунке представлены места установки деталей и их обозначения по каталогу запасных частей.

Смотрим по рисунку и в таблице указана расшифровка детали.

 Детали платформы ЗИЛ-5301 по каталогу

Детали платформы ЗИЛ-5301 в соответствии с каталогом запасных частей

130-8521115 Хомут

130В-2702177 Накладка хомута

131-8511010-20 Брызговик передний в сборе

131-8511053-30 Брызговик задний в сборе

133Г1-8502550-Б2  Буфер борта ограничительный в сборе

200265-П29 Болт

201109-П29 Болт

201454-П29 Болт

201567-П29 Болт

211098-П8 Болт

250510-П29 Гайка

250514-П29 Гайка

250515-П29 Гайка

252038-П29 Шайба

252045-П29 Шайба

252135-П2 Шайба пружинная

252137-П2 Шайба пружинная

258040-П29 Шплинт

4331-8505181-10 Ручка запора

4331-8505187-10 Скоба запора

4331-8505192-10 Ось скобы

4331-8505193-10 Ось ручки

4331-8505218 Ось ползуна

5301-2815210-10 Боковое ограждение правое в сборе

5301-2815211-10 Боковое ограждение правое в сборе

5301-2815247 Кронштейн бокового ограждения

5301-2815288 Балка съемного бокового ограждения

5301-8500010 Платформа в сборе

5301-8501012 Основание платформы в сборе

5301-8502005 Борт боковой в сборе

5301-8502370 Стойка передняя бокового борта правая в сборе

5301-8502371 Стойка передняя бокового борта левая в сборе

5301-8502380 Стойка средняя бокового борта в сборе

5301-8502394 Стойка задняя бокового борта правая в сборе

5301-8502395 Стойка задняя бокового борта левая в сборе

5301-8503010 Борт задний в сборе

5301-8504010 Борт передний в сборе

5301-8505010 Запор борта платформы

5301-8505038 Корпус запора бортов платформы

5301-8505214 Засов запора

5301-8505233 Пружина запора

5301-8508010 Тент платформы в сборе

5301-8508668 Стойка передняя каркаса тента правая в сборе

5301-8508669 Стойка передняя каркаса тента левая в сборе

5301-8508720 Стойка задняя каркаса тента правая в сборе

5301-8508721 Стойка задняя каркаса тента левая в сборе

5301-8508740 Распорка стоек каркаса тента в сборе

5301-8508742 Распорка дуг тента передняя в сборе

5301-8508742-10 Распорка дуг тента задняя в сборе

5301-8508770 Дуга каркаса тента в сборе

5301-8508784 Дуга каркаса тента в сборе

5301-8508791 Доска боковая тента

5301-8508793 Доска задняя тента

5301-8508794 Доска передняя тента

5301-8508810 Стойка средняя каркаса тента в сборе

5301-8521114 Хомут задний

5301-8521180 Распорка

5301-8521192 Угольник переднего борта правый

5301-8521193 Угольник переднего борта левый
