Механизм подрессоривания сиденья водителя ЗИЛ-5301

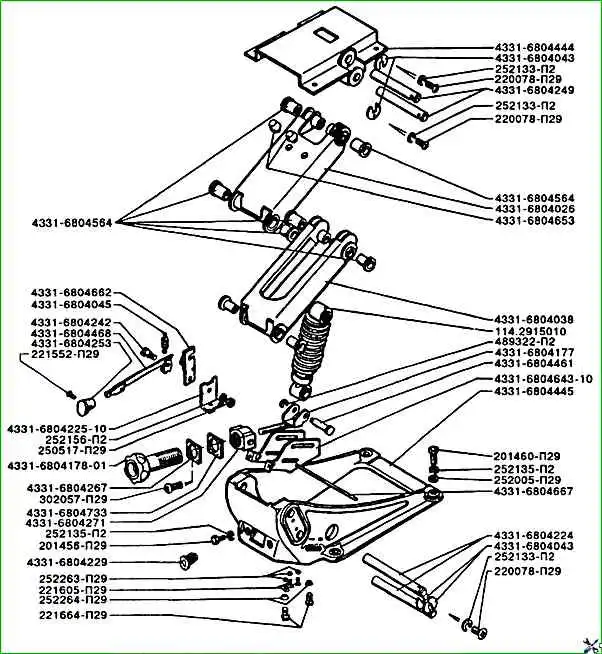

На рисунке представлены места установки деталей и их обозначения по каталогу запасных частей.

Смотрим по рисунку и в таблице указана расшифровка детали.

 Сиденье водителя ЗИЛ-5301(каталог)

Детали механизма подрессоривания сиденья водителя автомобиля ЗИЛ-5301 по каталогу

114.2915010 Амортизатор сиденья водителя с втулками и пружиной в сборе

201456-П29 Болт

201460-П29 Болт

220078-П29 Винт

221552-П29 Винт

221605-П29 Винт

221664-П29 Винт

250517-П29 Гайка

252005-П29 Шайба

252133-П2 Шайба пружинная

252135-П2 Шайба пружинная

252156-П2 Шайба пружинная

252263-П29 Шайба зубчатая

252264-П29 Шайба

302057-П29 Винт

4131-6804224 Ось рычагов передняя

4331-6804010-01 Механизм подрессоривания сиденья водителя в сборе

4331-6804026 Рычаг верхний

4331-6804038 Рычаг нижний

4331-6804043 Фиксатор оси

4331-6804177 Винт регулировки подвески

4331-6804178-01 Ручка регулировки подвески

4331-6804225-10 Кронштейн блокировки

4331-6804229 Втулка направляющая

4331-6804242 Болт стопора

4331-6804249 Ось рычагов задняя

4331-6804253 Ручка блокировки

4331-6804267 Накладка

4331-6804271 Гайка опорная

4331-6804444 Основание механизма подрессоривания верхнее

4331-6804445 Основание механизма подрессоривания нижнее

4331-6804461 Ось направляющей амортизатора

4331-6804468 Привод блокировки в сборе

4331-6804564 Втулка оси рычага

4331-6804643-10  Направляющая амортизатора

4331-6804653 Буфер

4331-6804662 Фиксатор в сборе

4331-6804667 Указатель

4331-6804733 Манжета

4531-6804045 Пружина блокировки подвески

489322-П2 Кольцо стопорное
