Блок цилиндров двигателя, крышки подшипников коленчатого вала ЗИЛ-5301

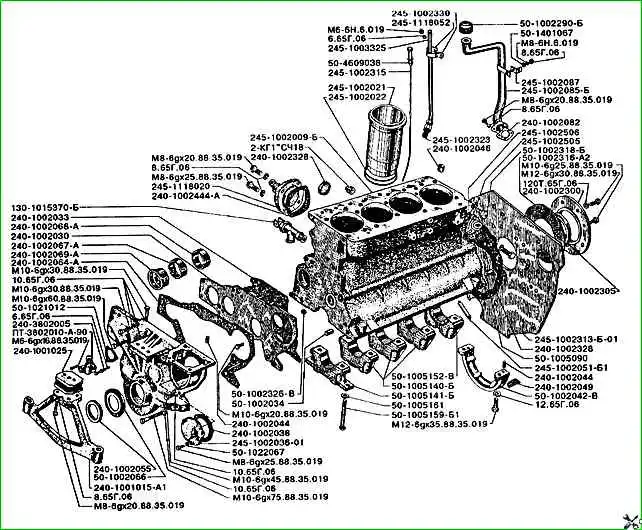

На рисунке представлены места установки деталей и их обозначения по каталогу запасных частей.

 Блок цилиндров ЗИЛ-5301(каталог)

Смотрим по рисунку и в таблице указана расшифровка детали

№ детали Название детали

10.65Г.06 Шайба

12.65Г.06 Шайба

120Т.65Г.06 Шайба

130-1015370-Б Кран сливной в сборе

2-КГ1"СЧ18 Пробка

240-1001010-А Опора в сборе

240-1001015-А1 Опора

240-1001025 Амортизатор

240-1002030 Щит

240-1002033 Прокладка

240-1002038 Прокладка

240-1002044 Штифт

240-1002046 Штифт

240-1002049 Прокладка

240-1002055 Манжета

240-1002060-А Крышка шестерен в сборе

240-1002064-А Прокладка

240-1002065-А Крышка шестерен

240-1002067-А Втулка

240-1002068-А Втулка

240-1002069-А Втулка

240-1002082-А Прокладка

240-1002300 Корпус манжеты

240-1002305 Манжета

240-1002314 Прокладка

240-1002328 Заглушка

240-1002444-А Прокладка

240-3802005 Болт

245-1002001 Блок цилиндров в сборе

245-1002009-Б Блок цилиндров с крышками подшипников и втулками в сборе

245-1002021 Гильза блока цилиндров

245-1002022 Кольцо гильзы

245-1002036-01 Крышка

245-1002051-Б1 Трубка

245-1002080 Горловина в сборе

245-1002085-Б Горловина

245-1002087 Упор

245-1002313-Б-01 Лист

245-1002315 Указатель уровня масла

245-1002323 Штуцер

245-1002325 Трубка

245-1002330 Планка

245-1002505 Фланец подводящий

245-1002506 Прокладка

245-1118020 Крышка

245-1118052 Хомут

45-08кпЦ9Хр Заглушка

50-1002034 Штифт установочный

50-1002042-В Опора картера

50-1002045-Б Опора картера в сборе

50-1002066 Маслоотражатель

50-1002290-Б Крышка

50-1002316-А2 Прокладка

50-1002318-Б Рым

50-1002326-В Заглушка

50-1005019 Штифт

50-1005140-Б Крышка коренного подшипника

50-1005141-Б Крышка 1-го подшипника

50-1005152-В Крышка 5-го подшипника

50-1005159-Б1 Болт

50-1005161 Шайба

50-1021012 Прокладка

50-1022067 Кольцо уплотнительное

50-1401067 Шайба

50-4609038 Кольцо уплотнительное

6.65Г.06 Шайба

8.65Г.06 Шайба

КР2-1305000 Кран ПС7-О

М10-6gх20.88.35.019 Болт

М10-6gх25.88.35.019 Болт

М10-6gх30.88.35.019 Болт

М10-6gх45.88.35.019 Болт

М10-6gх60.88.35.019 Болт

М10-6gх75.88.35.019 Болт

М12-6gх30.88.35.019 Болт

М12-6gх35.88.35.019 Болт

М6-6gх16.88.35.019   Болт

М6-6Н.6.019 Гайка

М8-6gх20.88.35.019 Болт

М8-6gх25.88.35.019 Болт

М8-6Н.6.019 Гайка

ПТ-3802010-А-90 Привод спидометра
