Режим Холостого хода

Карбюратор имеет две самостоятельные системы холостого хода, одинаковые для каждой камеры

При малом числе оборотов на холостом ходу двигателя, разрежение из его впускного трубопровода передается через отверстия круглого 43 и прямоугольного 42 сечения и канал 44

Под действием разрежения топливо из поплавковой камеры карбюратора, пройдя жиклер 47, направляется к жиклеру 6 холостого хода.

Для получения необходимого состава смеси к топливу подмешивается воздух, поступающий в жиклер 6 через полость 7.

Образующаяся при этом эмульсия поступает через круглое отверстие 43 и прямоугольное отверстие 42 в смесительную камеру.

При выходе из отверстий эмульсия смешивается с основным потоком воздуха, проходящим камеру через щель, образованную кромкой дроссельной заслонки 45 и стенкой корпуса 46 смесительных камер.

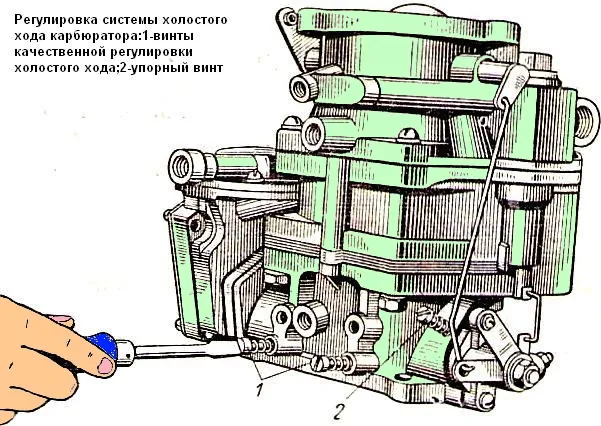

Холостой ход регулируют упорным винтом 2, ограничивающим закрытие дроссельных заслонок, и двумя винтами 1, изменяющими состав горючей смеси.

Холостой ход можно регулировать только при полностью прогретом двигателе и при совершенно исправной системе зажигания.

Особое внимание должно быть обращено на исправность свечей и правильность зазора между их электродами.

Следует учитывать, что карбюратор двухкамерный, и состав смеси в каждой камере регулируют независимо от состава смеси другой камеры соответствующим винтом 41; кроме того, надо помнить, что при завертывании винтов 41 смесь обедняется, а при их отвертывании обогащается.

Начиная регулировку, надо завернуть винты 41 до отказа, однако не слишком туго, а затем отвернуть каждый на три оборота.

После этого нужно пустить двигатель и установить упорным винтом такое наименьшее открытие дроссельной заслонки, при котором двигатель работает вполне устойчиво.

Затем надо обеднять смесь с помощью одного из винтов 41, завертывая этот винт при каждой пробе на ¼ оборота до тех пор, пока двигатель не начнет работать с явными перебоями из-за излишнего обеднения смеси в цилиндрах.

Затем следует обогатить смесь, вывернув винт 41 на ½ оборота.

После окончания регулировки состава смеси в одной камере надо произвести такие же операции со вторым винтом 41.

Отрегулировав состав смеси, следует попытаться уменьшить число оборотов холостого хода, отвертывая понемногу упорный винт дроссельной заслонки, после чего надо снова попытаться обеднить смесь с помощью винтов 41, как указано выше.

Обычно после двух-трех попыток удается найти правильное положение для всех трех регулировочных винтов.

Не следует устанавливать слишком малое число оборотов холостого хода, для проверки регулировки холостого хода надо нажать на педаль привода дроссельной заслонки и сразу резко отпустить ее. Если двигатель перестанет работать, то число оборотов холостого хода надо увеличить.

Правильно отрегулированный карбюратор должен обеспечивать устойчивую работу исправного двигателя на холостом ходу при 400—500 об/мин.

Режим частичных нагрузок

С увеличением открытия дроссельных заслонок количество воздуха, проходящего через главный воздушный канал, увеличивается, в результате чего разрежение в малом диффузоре 10 оказывается достаточным для вступления в работу главной дозирующей системы карбюратора.

При этом топливо из поплавковой камеры поступает через жиклеры 8 и 47 к кольцевой щели 11 малого диффузора.

При движении топлива к нему подмешивается небольшое количество воздуха, проходящего через воздушный жиклер 9.

Вследствие этого образуется эмульсия и в то же время снижается разрежение около жиклеров 8 и 47; этим достигается необходимая компенсация смеси.

При малых и средних нагрузках двигателя клапан экономайзера с механическим приводом закрыт, и карбюратор подает смесь экономичного состава.

Режим полных нагрузок

Клапан 33 экономайзера с механическим приводом закрыт с помощью пружины 34, которая прижимает шариковый клапан 31 к седлу 30.

Клапан открывается, когда дроссельная заслонка находится в положении, близком к ее полному открытию, вследствие кинематической связи заслонки с рычагом 37, тягой 32, штоком 21 и планкой 20.

При этом планка 20, закрепленная на штоке 21, через толкатель 17 входит в соприкосновение с промежуточным толкателем 28 и перемещает его вниз.

Промежуточный толкатель нажимает на клапан 31, и он отходит от седла.

Топливо проходит через отверстие 27 и поступает в главный топливный канал 35.

Дозировка топлива осуществляется жиклером клапана экономайзера, а затем поступает к жиклеру полной мощности, проходное сечение которого рассчитано на приготовление смеси, обеспечивающей получение полной мощности двигателя.

Режим ускорения

Обогащение смеси, необходимое при резком открытии дроссельной заслонки, происходит с помощью ускорительного насоса, привод которого объединен с механическим приводом клапана экономайзера.

Когда заслонка прикрыта, поршень ускорительного насоса, состоящий из втулки 26 штока, пружины 25 и манжеты 24, находится в верхнем положении, и полость под ним заполнена топливом, поступившим из поплавковой камеры через шариковый впускной клапан 29.

При резком открытии дроссельных заслонок рычаг 37 поворачивается и опускает привод поршня вместе с планкой 20. В планке имеется отверстие, в которое свободно входит шток 19 поршня насоса.

Планка, опускаясь, сжимает пружину 18, заставляющую поршень насоса двигаться внизу впускной шариковый клапан 29 при этом прижимается к седлу в корпусе поплавковой камеры, и топливо по каналу поступает к отверстиям в полом винте 14, открывая по пути игольчатый клапан 40.

Затем топливо выходит в виде тонких струй из форсунки 12, ударяется о стенки диффузоров, разбивается на мельчайшие частицы и, смешиваясь с воздухом, направляется во впускной газопровод двигателя.

В результате упругой связи поршня ускорительного насоса с дроссельной заслонкой с помощью пружины 18 получается затяжной впрыск топлива и, кроме того, исключается действие насоса, тормозящее открытие заслонки.

Привод ускорительного насоса выполнен так, что насос работает в первой половине открытия дроссельной заслонки.

I4гольчатый клапан 40 и воздушная полость 13 в корпусе форсунки 12 предотвращают поступление топлива через систему ускорительного насоса во время работы двигателя при большом числе оборотов с неизменным положением дроссельных заслонок.

Пуск холодного двигателя

Пуск осуществляется с помощью воздушной заслонки 15 и ускорительного насоса. Управление воздушной заслонкой производится из кабины водителя.

Для улучшения пусковых качеств двигателя в конструкции карбюратора предусмотрена связь с воздушной и дроссельными заслонками, вследствие чего при полном закрытии воздушной заслонки дроссельные заслонки открываются на небольшую величину.

Уход за карбюратором и его регулировка

Промывать карбюратор необходимо в чистом бензине или ацетоне с последующей продувкой сжатым воздухом.

В карбюраторе может быть установлен клапан подачи топлива и клапан экономайзера с эластичным запорным элементом (из специальной резины), поэтому промывку ацетоном или растворителями на его основе нужно проводить только после вывертывания этих узлов из корпусных деталей карбюратора.

Стук по клапану и обжатие седла клапаном не допускаются.

При разборке карбюратора, снимая верхний корпус, необходимо отвернуть полый винт 14. При этом нужно учитывать, что нагнетательный игольчатый клапан 40 не закреплен и может выпасть из корпуса.

Категорически запрещается применять проволоку или какие-либо металлические предметы для прочистки жиклеров, форсунок, каналов и отверстий.

Запрещается продувать сжатым воздухом собранный карбюратор через топливоподводящее отверстие и балансировочную трубку, так как это приводит к повреждению поплавка.

При длительном хранении карбюраторов должны быть приняты меры для защиты их от коррозии, загрязнения и повреждения.

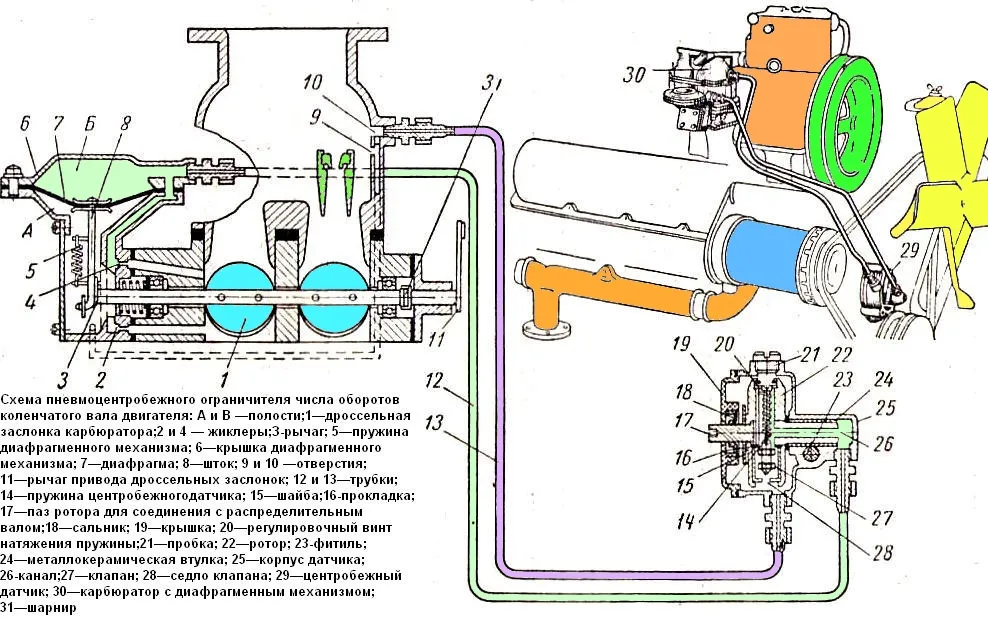

Пневмоцентробежный ограничитель максимального числа оборотов

Ограничение максимального числа оборотов коленчатого вала двигателя производится пневмоцентробежным ограничителем, состоящим из двух механизмов: центробежного датчика, вращающегося от распределительного вала двигателя, и диафрагменного исполнительного механизма, который воздействует на дроссельные заслонки карбюратора.

Датчик состоит из трех основных частей: корпуса 25, крышки 19 и ротора 22.

Крышка с корпусом соединены винтами; для уплотнения, между ними установлена прокладка.

В крышке находится уплотняющий сальник 18.

В корпусе датчика запрессована металлокерамическая пористая втулка 24, для смазки которой предусмотрен фитиль 23, пропитанный маслом.

В роторе датчика установлены клапан 27, седло 28 клапана, регулировочный винт 20 и пружина 14.

Для доступа к регулировочному винту в корпусе датчика предусмотрено отверстие, закрываемое пробкой 21.

Смазку датчика нужно производить в соответствии с картой смазки.

При работе двигателя из смесительной камеры через жиклеры 2 и 4 в полость «Б» передается разрежение, под действием которого из воздушной горловины карбюратора через отверстие 10 начинает поступать воздух.

Воздух проходит из воздушной горловины в полость «Б» через отверстие 10, трубку 13, соединяющую воздушную горловину карбюратора с боковым отверстием корпуса датчика, отверстие в седле 28 клапана, канал 26 в оси ротора, трубку 12, соединяющую центральное отверстие корпуса датчика с крышкой диафрагменного механизма.

Создаваемое при этом разрежение в полости «Б» над диафрагмой имеет небольшую величину, и валик дроссельных заслонок свободно поворачивается в сторону их открытия под действием пружины 5.

В случае превышения определенного числа оборотов, на которое отрегулирован центробежный датчик, клапан 27 под действием центробежной силы преодолевает натяжение пружины 14 и частично перекрывает отверстие в седле 28 клапана, изменяя тем самым поток воздуха из воздушной горловины в полость «Б» над диафрагмой.

Разрежение из смесительной камеры через жиклеры 2 и 4 полностью передается в пространство над диафрагмой, вследствие чего диафрагма перемещается вверх, преодолевая натяжение пружины 5 и закрывая дроссельную заслонку.

Полость «А» связана через отверстие 9 с воздушной горловиной карбюратора.

При прикрытии дроссельных заслонок уменьшается поступление горючей смеси в цилиндры двигателя, в результате чего двигатель не превышает заданных оборотов.

Ограничитель числа оборотов регулируют на заводе-изготовителе на заданное максимальное число оборотов, и изменять его регулировку в эксплуатации не разрешается.
