Карбюратор К–131 (рис. 1) – вертикальный, сбалансированный, с падающим потоком, однокамерный, двухдиффузорный.
Главная дозирующая система – с пневматическим торможением топлива и эмульсированием в колодце, с центральным подводом эмульсирования воздуха
Кроме того, карбюратор имеет автономную систему холостого хода и полуавтоматическую систему пуска и прогрева.

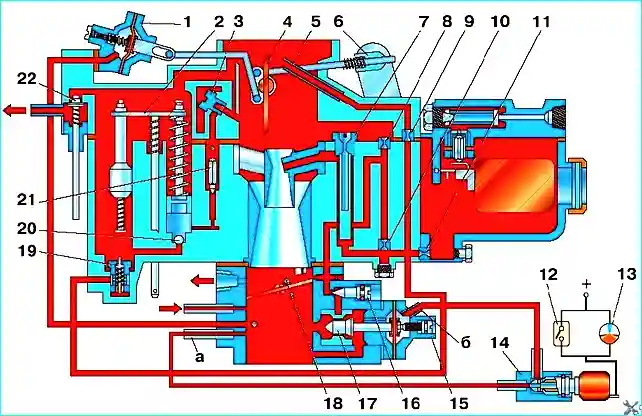

Рис. 1. Схема карбюратора К–131
Обслуживание карбюратора заключается в периодической проверке надежности крепления карбюратора и отдельных его элементов, проверке и регулировке уровня топлива в поплавковой камере, регулировке малой частоты вращения коленчатого вала двигателя в режиме холостого хода, проверке работы ускорительного насоса и экономайзера, чистке, продувке и промывке деталей карбюратора от смолистых отложений, проверке пропускной способности жиклеров.
Рис. 2. Смотровое окно поплавковой камеры карбюратора: а – метки уровня топлива

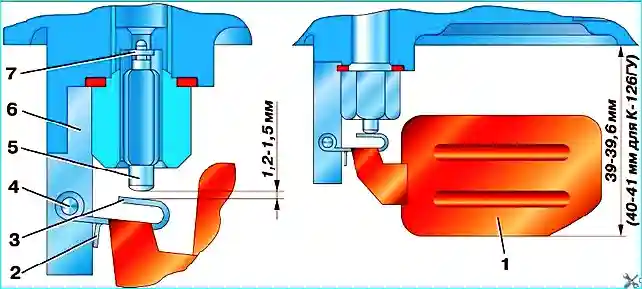

Рис. 3. Поплавок карбюратора и его регулировка
Проверку уровня топлива производите при неработающем двигателе автомобиля, установленного на горизонтальной площадке.
При подкачке топлива с помощью ручного привода насоса уровень топлива в поплавковой камере карбюратора должен установиться в пределах, отмеченных метками (приливами) «а» (рис. 2) на стенках смотрового окна.
При отклонении уровня от указанных пределов произведите регулировку, для чего снимите крышку поплавковой камеры.
Регулировку уровня производите подгибанием язычка 3 (рис. 3). Одновременно подгибанием ограничителя 2 установите ход иглы 5 клапана подачи топлива 1,2 – 1,5 мм.
После регулировки вновь проверьте уровень топлива и при необходимости произведите регулировку повторно.
Учитывая, что в процессе эксплуатации вследствие износа поплавкового механизма уровень топлива постепенно повышается, устанавливайте его при регулировке по нижнему пределу.
В этом случае уровень топлива более длительное время будет находиться в допустимых пределах.
При регулировке уровня топлива в поплавковой камере карбюратора не подгибайте язычок поплавка нажатием на поплавок, а подгибайте с помощью отвертки или плоскогубцев.
Регулировку малой частоты вращения коленчатого вала в режиме холостого хода производите на прогретом двигателе при исправной системе зажигания.
Регулировку производите в следующем порядке:

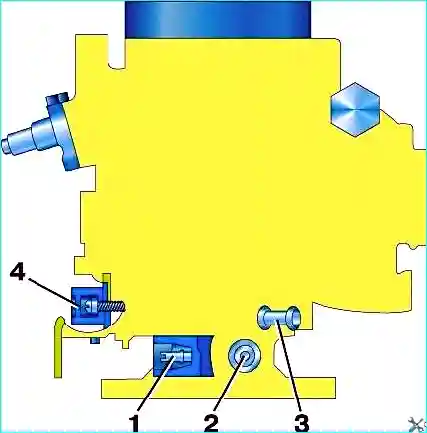

Рис. 4. Регулировочные винты каpбюpатоpа: 1 – винт pегулиpовочный состава смеси холостого хода; 2 – винт эксплуатационной регулировки холостого хода; 3 – штуцер вентиляции каpтеpа двигателя; 4 – пломба
1. Предварительно установите винтом 2 частоту вращения коленчатого вала на холостом ходу 550 – 600 мин -1 .
2. Установите винт 1 в положение, обеспечивающее наибольшую частоту вращения коленчатого вала двигателя при данном положении дроссельной заслонки.
Винтом 1, кроме того, регулируют содержание СО в отработавших газах.
3. Окончательно установите винтом 2 малую частоту вращения на холостом ходу (550 – 650 мин -1).

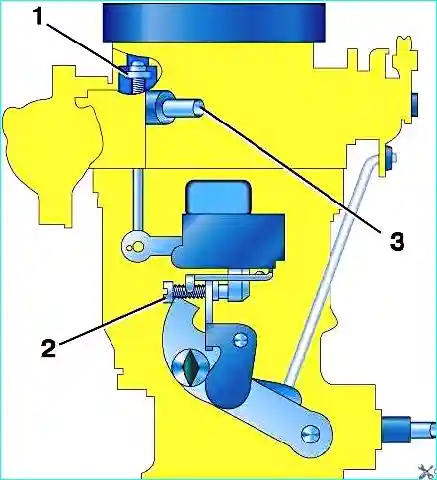

Рис. 5. Клапан pазбалансиpовки каpбюpатоpа: 1 – клапан pазбалансиpовки; 2 – pегулиpовочный винт клапана; 3 – штуцер отвода паpов топлива
4. Отрегулируйте привод клапана 1 разбалансировки поплавковой камеры винтом 3.
При полностью отпущенной дроссельной заслонке клапан должен быть открытым.

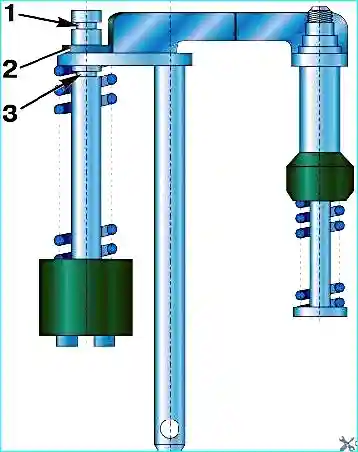

Рис. 6. Перестановка ограничительной шайбы на штоке ускорительного насоса: 1 – проточка верхняя; 2 – ограничительная шайба; 3 – проточка нижняя
Работу ускорительного насоса проверяйте в том случае, если при резком нажатии на педаль дроссельной заслонки в работе двигателя наблюдаются провалы, и двигатель медленно увеличивает частоту вращения.
Для проверки резко откройте дроссельную заслонку, при этом из распылителя ускорительного насоса должно течь топливо.
На специальном стенде можно проверить подачу ускорительного насоса, которая должна быть не менее 8 см 3 за 10 рабочих ходов поршня.
В процессе эксплуатации карбюратора вследствие износа поршня и стенок колодца ускорительного насоса подача его может оказаться недостаточной.
Чтобы увеличить подачу, переставьте ограничительную шайбу 2 (рис. 6) на штоке ускорительного насоса в нижнюю проточку 3.
При эксплуатации автомобиля в высокотемпературных условиях уменьшите подачу ускорительного насоса, переставив ограничительную шайбу в верхнюю проточку 1 штока.

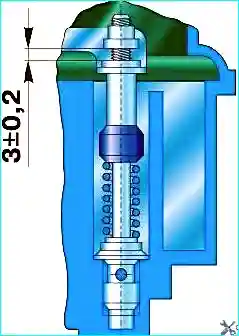

Рис. 7. Проверка полного включения экономайзера
Если двигатель не развивает максимальной мощности при полностью открытой дроссельной заслонке, проверьте полное включение экономайзера.
Для этого проверьте зазор между планкой и гайкой штока привода экономайзера при полностью открытой дроссельной заслонке, который должен быть (3 ± 0,2) мм (рис. 7).
При необходимости отрегулируйте этот зазор при помощи гайки, после чего закрепите гайку обжатием ее по малому диаметру.
Пропускная способность жиклеров определяется на специальном стенде путем проливания через них воды под давлением (напором) столба воды высотой 1000 ± 2 мм и температуре (20 ± 1) °С.
Пропускная способность жиклеров, мл/мин:
главный топливный жиклер.....350 ± 4,5
топливный жиклер холостого хода.....55 ± 1,5
главный воздушный жиклер.....175 ± 4
воздушный жиклер холостого хода.....290 ± 7
При вывертывании и завертывании жиклеров остерегайтесь повреждения резьбы в отверстиях.
Имейте в виду, что главный топливный жиклер и топливный жиклер холостого хода внешне схожи между собой, но имеют разную резьбу.
Промывку деталей карбюратора производите бензолом или неэтилированным бензином, затем продуйте их сжатым воздухом.
Не пользуйтесь металлической проволокой для прочистки жиклеров и калиброванных отверстий, так как это приведет к нарушению их размеров и пропускной способности.
В случае выхода из строя в пути электронного блока 13 (см. рис. 1) или микровыключателя 12 соедините одним из шлангов штуцеры «а» и «б» карбюратора между собой, минуя электромагнитный клапан.
