В корпусе колесного цилиндра ЗИЛ-5301 расположены два поршня, которые распираются пружиной с опорными чашками.
Этой же пружиной к торцу поршней поджимаются уплотнители (манжеты)

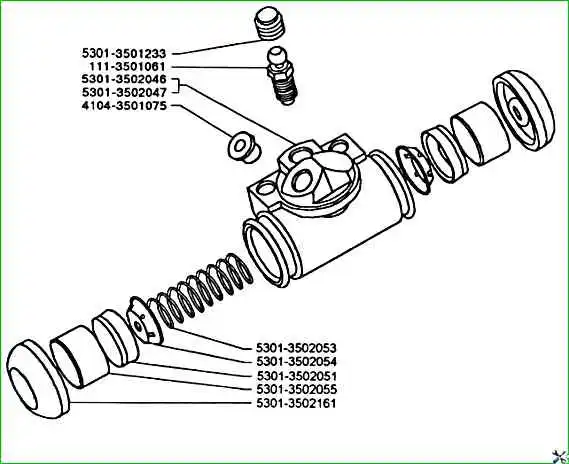

На рисунке представлены места установки деталей и их обозначения по каталогу запасных частей.
Смотрим по рисунку и в таблице указана расшифровка детали.
Детали сборки цилиндра тормозного механизма заднего колеса ЗИЛ-5301 по каталогу
№ детали - Наименование детали
- 111-3501061 - Клапан перепускной
- 111-3501165 - Вкладыш уплотнительный цилиндра тормоза
- 4104-3501075 - Пробка
- 5301-3501233 - Колпачок перепускного клапана
- 5301-3502040 - Цилиндр заднего тормоза правый в сборе
- 5301-3502041 - Цилиндр заднего тормоза левый в сборе
- 5301-3502046 - Цилиндр заднего тормоза правый
- 5301-3502047 - Цилиндр заднего тормоза левый
- 5301-3502051 - Манжета цилиндра тормоза
- 5301-3502053 - Пружина цилиндра тормоза
- 5301-3502054 - Держатель пружины (опорная чашка)
- 5301-3502055 - Поршень цилиндра тормоза
- 5301-3502161 - Колпак защитный цилиндра
