Тормозные механизмы задних колес колодочные, барабанного типа
Ступица задних колес установлена на двух роликовых конусных подшипниках
Наружные кольца подшипников не взаимозаменяемые, поэтому в случае необходимости каждый подшипник меняется комплектно.

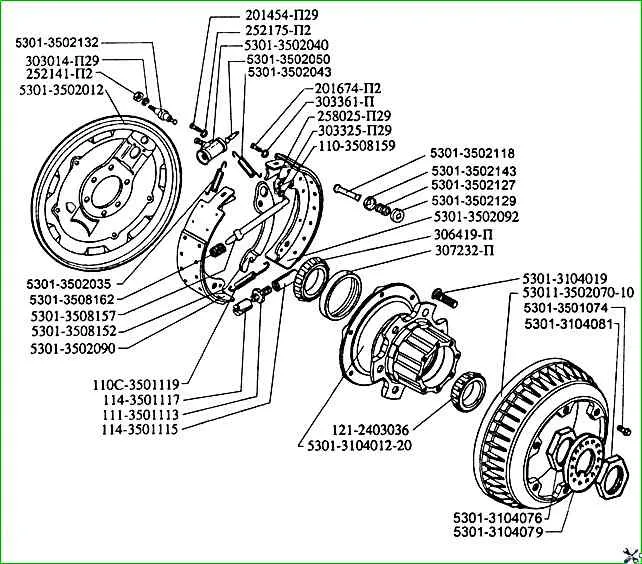

На рисунке представлены места установки деталей и их обозначения по каталогу запасных частей
Смотрим по рисунку и в таблице указана расшифровка детали
Детали тормозного механизма заднего колеса ЗИЛ-5301 в соответствии с каталогом
№ детали Наименование детали
- 110-3508159 Пружина разжимного рычага привода стояночного тормоза
- 110С-3501119 Пружина
- 111-3501113 Винт регулировочный
- 114-3501115 Гайка регулировочного винта
- 114-3501117 Головка регулировочного винта
- 121-2403036 Подшипник роликовый
- 201454-П29 Болт
- 201674-П29 Болт
- 252141-П2 Шайба пружинная
- 252175-П2 Шайба
- 258025-П29 Шплинт
- 258069-П29 Шплинт
- 301536-П29 Болт
- 303014-П29 Гайка
- 303325-П29 Шайба
- 303361-П Шайба
- 304084-П29 Шпилька
- 306419-П Подшипник
- 307232-П Манжета в сборе
- 5301-3104010-12 Ступица заднего колеса с тормозным барабаном в сборе
- 5301-3104012-20 Ступица заднего колеса с кольцами подшипников в сборе
- 5301-3104019 Болт ступицы заднего колеса
- 5301-3104076 Гайка подшипников ступицы заднего колеса со штифтом в сборе
- 5301-3104079 Шайба
- 5301-3104081 Контргайка
- 5301-3501074 Болт
- 5301-3502010 Тормоз правый задний в сборе
- 5301-3502011 Тормоз левый задний в сборе
- 5301-3502012 Щит правый в сборе
- 5301-3502013 Щит левый в сборе
- 5301-3502035 Пружина первичной колодки тормоза
- 5301-3502040 Цилиндр заднего тормоза правый в сборе
- 5301-3502041 Цилиндр заднего тормоза левый в сборе
- 5301-3502043 Пружина вторичной колодки
- 5301-3502050 Шток поршня цилиндра тормоза
- 5301-3502090 Колодка первичная с фрикционной накладкой в сборе
- 5301-3502092 Колодка вторичная с фрикционной накладкой в сборе
- 5301-3502118 Стержень
- 5301-3502127 Чашка пружины прижимная
- 5301-3502129 Чашка пружины верхняя
- 5301-3502132 Палец
- 5301-3502143 Чашка пружины нижняя
- 5301-3508152 Рычаг приводной правый
- 5301-3508153 Рычаг приводной левый
- 5301-3508157 Рычаг разжимной левый
- 5301-3508158 Рычаг разжимной правый
- 5301-3508162 Пружина возвратная разжимного рычага
- 53011-3502070-10 Тормозной барабан
