Обогрев заднего стекла Нива Шевролет

: Доступны:

Схема системы обогрева стекла двери задка приведена на рис. 1.

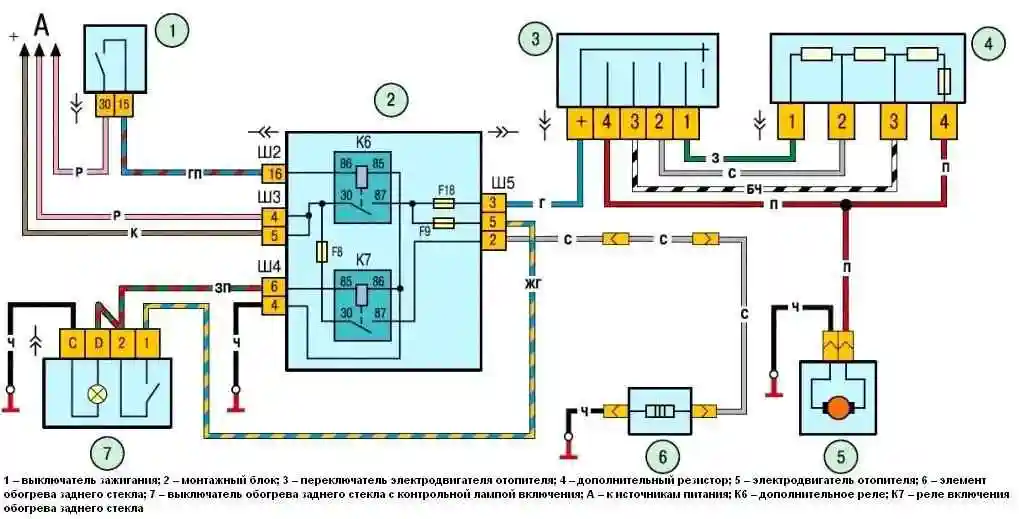

Рис. 1. Схема включения электродвигателя вентилятора отопителя и элемента обогрева заднего стекла: 1 - выключатель зажигания; 2 - монтажный блок; 3 - переключатель электродвигателя отопителя; 4 - дополнительный резистор; 5 - электродвигатель отопителя; 6 - элемент обогрева заднего стекла; 7 - выключатель обогрева заднего стекла с контрольной лампой включения; А - к источнику питания; К6 - дополнительное реле; К7 - реле включения обогрева заднего стекла

Нагревательный элемент стекла включается с помощью реле К7 типа 904.3747-10, установленного в монтажном блоке.

Для предотвращения разряда аккумуляторной батареи нагревательным элементом, оставленным включенным при неработающем двигателе, обогрев может быть включен только при включенном зажигании.

Для этого питание к выключателю 7 подается через дополнительное реле К6, срабатывающее при включении зажигания.

Питание к нагревательному элементу подается через предохранитель F8, напрямую подсоединенный к источникам питания.

Если при включении обогрева стекло двери задка не обогревается, проверьте предохранитель F8, провода и их соединения, а также выключатель и реле К7.
